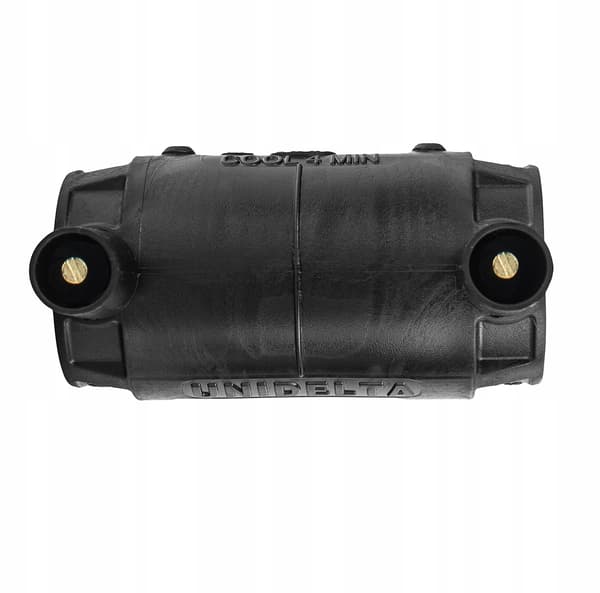

PE-KOPPLING ELEKTRISK SÄKRINGSKONTAKT 63 MM PE100 SDR11 EF

UNIDELTA ELEKTRISK SÄKRINGSKONTAKT – 63 MM

Den används för att ansluta polyetenrör för gasöverföring upp till 10 bar eller för dricksvatten och vätskor upp till 16 bar nominellt tryck.

De är kompatibla med PE80- och PE100-rör . Tack vare kvaliteten på det använda råmaterialet är Unidelta-kontakter resistenta mot många kemikalier och UV-strålning . ____________________________

ANVÄNDNINGSOMRÅDEN:

De huvudsakliga användningsområdena för elektrosvetskontakter är: brandfarliga gasrör, vattenrör, brandskyddsinstallationer, dränering, industrianläggningar, bevattning och kabelkanaler.

Unidelta elektrosvetskopplingar kan användas med PE80- eller PE100-rör av högdensitetspolyeten med följande egenskaper:

• SDR≤ för alla diametrar
• SDR=17 för diametrar >32 mm
• SDR=26 för diametrar >125 mm

HUVUDFUNKTIONER

• Svetsspänning 40 V
• Elektriska anslutningar Ø 4,0 mm

Varje märkning innehåller:

• Streckkod läsbar med en optisk läsare
• Nominell diameter
• Svets- och kylningstid

Metallspolen placeras ordentligt nära kopplingens inneryta för att optimera värmeöverföringen mellan röret och kopplingen och för att minska svetstiden.

Polyetenrör och -kopplingar kan svetsas med elsvetsning eller stumsvetsning. I båda fallen måste svetsningen följa en väletablerad procedur som tar hänsyn till vissa grundläggande koncept för kompatibiliteten mellan olika material. Eftersom PE80 och PE100 är helt kompatibla kan rör tillverkade av olika material stumsvetsas, förutsatt att de har samma standardmåttförhållande (SDR) och därmed samma väggtjocklek.

______________________

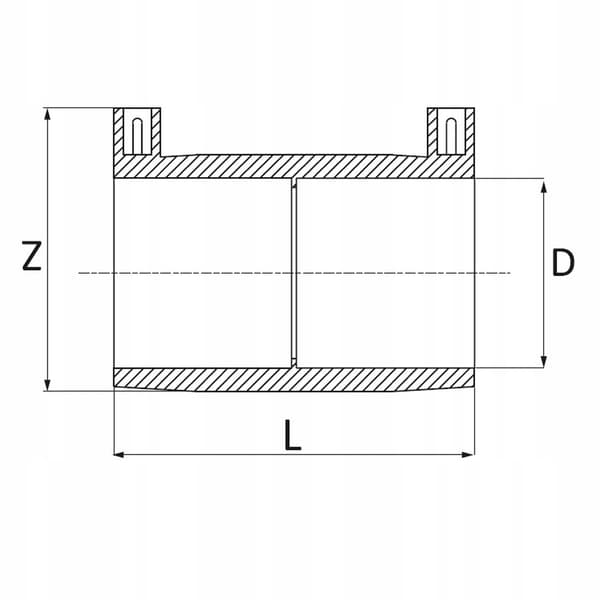

MÅTT:

(P) 82 mm (Z) 54 mm (S) 25 x 25 mm

(L) 81 mm (Z) 63 mm (D) 32 x 32 mm

(V) 89 mm (Z) 71 mm (D) 40 x 40 mm

(V) 99 mm (Z) 80 mm (D) 50 x 50 mm

(V) 104 mm (Z) 100 mm (D) 63 x 63 mm

(H) 123 mm (Z) 113 mm (D) 75 x 75 mm

(L) 124 mm (Z) 123 mm (D) 90 x 90 mm

(H) 144 mm (Z) 144 mm (D) 110 x 110 mm

(V) 155 mm (Z) 166 mm (D) 125 x 125 mm

(V) 171 mm (Ö) 202 mm (I) 160 x 160 mm
