Strömförsörjningsboxen från Spreest är en lösning utformad för åtkomstkontrollsystem. Den ger stabil och säker strömförsörjning till enheter, samt en central punkt för elinstallationen.

Dessutom tillåter dig att ansluta en nödströmförsörjning, vilket gör att systemet kan fungera även vid strömavbrott.

Tack vare 5A-kapaciteten hos är det möjligt att ansluta flera -enheter, vilket gör att du kan använda till exempel två åtkomstkontrollsystem samtidigt.

Enheten är idealisk för hem, kontor, kommersiella byggnader och andra anläggningar.

Viktiga funktioner

1. Möjlighet att ansluta en reservströmförsörjning (UPS / batteri) – Gör att du kan upprätthålla driften av åtkomstkontrollsystemet vid strömavbrott.

2. Stöder flera enheter samtidigt – T.ex. två åtkomstkontrollsystem, elektriska lås, utgångsknappar eller kontroller, tack vare dess 5A-utgång.

3. NC/NO-utgångar – Kompatibilitet med olika typer av elektriska lås.

4. Justerbar fördröjningstid – Flexibilitet i låstidsinställningar från 0 till 15 sekunder .

5. Elektriska skydd – Skydd mot överbelastning och kortslutning.

6. Stöd för olika enheter – Stöder elektromagnetiska lås, åtkomstkontroller, utgångsknappar och dörrklockor.

7. Robust konstruktion – Tillverkad av hållbara material, säkerställer långvarig användning.

Styrenhetens komponenter

1. Strömförsörjning:

• L: Fasingång. Anslut faskabeln (AC 100-240V) till denna kontakt.
• N: Nätnollledning. Anslut nätnollledningen (AC 100–240 V) till denna kontakt.

2. Anslutningar:

• GND – Jord
• TRYCK – Kontrollknappsingång
• +12V – 12V strömförsörjning
• COM – Gemensam reläkontakt
• NO – Normalt öppen reläkontakt
• NC – Normalt sluten reläkontakt

3. Vred för justering av fördröjningstid: Låter dig ställa in hur länge låset ska förbli öppet efter aktivering, från 0 till 15 sekunder.

4. Reservström:

Kontakt för anslutning av ett reservbatteri (vanligtvis 12V DC).

• (BAT+) – positiv batteripol
• (BAT−) – negativ batteripol

Batteriet säkerställer att styrenheten fungerar vid nätströmavbrott. Detta säkerställer att lås- och styrsystemet fortsätter att fungera (t.ex. gör att dörren kan öppnas).

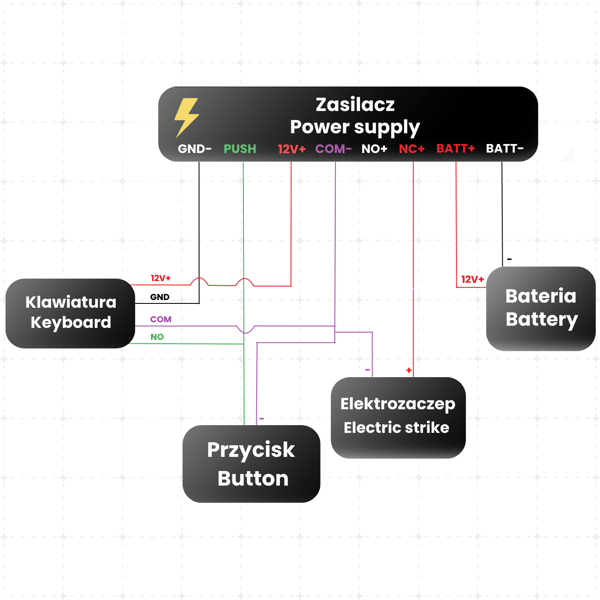

Exempel på kopplingsschema för strömförsörjning

1. Ansluta strömförsörjningen till enheterna

+12V-utgången (röd ledning) från strömförsörjningen används för att strömförsörja enheter i åtkomstkontrollsystemet, såsom en kodknappsats eller RFID-läsare.

GND-terminalen (svart ledning) är installationens gemensamma jord. +12V- och GND-kablarna ska anslutas till lämplig strömingång på styrenheten.

2. Anslutning av elslutbleck

Elslutblecket ansluts till plintarna +12V (röd ledning) och NO eller NC (svart ledning) , beroende på slutbleckstyp.

Efter att åtkomst har godkänts kortsluts reläkontakterna (NO/COM eller NC/COM), vilket strömförsörjer elslutblecket och öppnar dörren.

3. Anslutning av utgångsknappen

Utgångsknappen ska anslutas till PUSH (grön kabel) och COM (lila kabel) .

När knappen trycks ned kortsluts PUSH till jord, vilket omedelbart låser upp dörren.

4. Anslutning av knappsats/åtkomstkontroll

Knappsatsen ska anslutas till terminalerna:

• +12V (röd ledning)
• GND (svart ledning)
• COM (lila ledning)
• NO (grön ledning)

Efter korrekt användarautisering (kod/kort) aktiveras reläet och dörren öppnas.

5. Reläets driftsätt (NO / NC)

Strömförsörjningen har utgångar NO (normalt öppen) och NC (normalt sluten) :

• NO – Spänning uppstår endast efter kortslutning på PUSH-kontakten (används oftast)
• NC – Spänning försvinner endast efter kortslutning av PUSH-kontakten
• (säkerhetssystem)

6. Anslutning av batteri (nödströmförsörjning)

Ett 12V-batteri kan anslutas till plintarna BATT+ (röd kabel) och BATT- (svart kabel) .

Batteriet säkerställer systemets drift vid strömavbrott.

Tekniska specifikationer

• Ingångsspänning: AC100V-AC240V / 50-60HZ
• Utgångsspänning: DC12V
• Momentan ström: 5A
• Konstant ström: 3,5A
• Driftstemperatur: -20℃ ~ +60 ℃
• Arbetsfuktighet: ≤ 90 %
• Fördröjningstid: 0~15 sekunder (justerbar)
• Mått: 165 x 70 x 250 mm

Setet innehåller

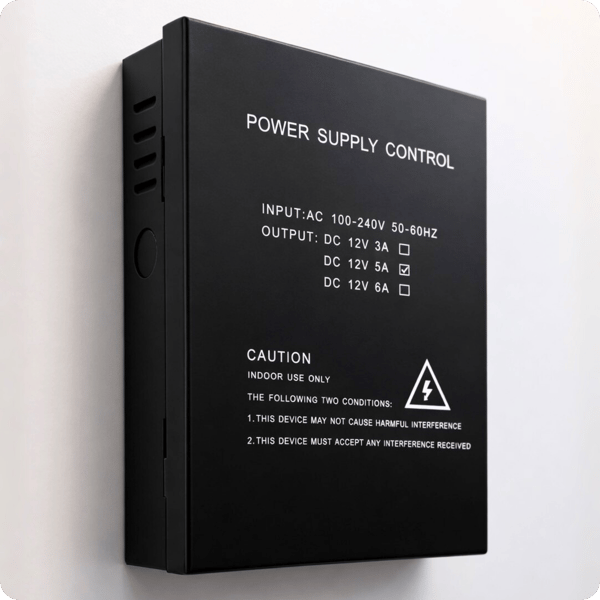

• 1x Strömförsörjningsbox PS-902 DC 12V 5A
• 1x Användarmanual
