AA M36X2/M36X2 28L Koppling

AA Rak Kopplingskropp - AA Rak Honkoppling

AA M36X2/M36X2 28L Kopplingen är en robust hydraulisk komponent som säkerställer täthet och hållbarhet hos anslutningar i hydrauliska system. Tillverkad av högkvalitativt automatstål med en korrosionsskyddande beläggning, är den motståndskraftig mot hårda driftsförhållanden. Tillverkad enligt DIN 2353.

Metriska kopplingstillämpningar

Används flitigt i hydrauliska system inom jordbruk, trädgårdsodling, skogsbruk, bygg och industri. Standardiserad koppling, lättviktsversion med konisk självtätande klämning vid åtdragning. Utformad för att ansluta två ledningar eller för att ansluta till andra kontakter med samma kona.

Användbar data

Gängdiameter M36x2 mätt med skjutmått:

• Ytterdiameter [mm]: 35,6 - 35,9
• Innerdiameter [mm]: 33,4 - 33,8

Tekniska data

• Klämkonvinkel: 24° (typisk för polsk standard)
• Gänga på ena sidan: invändig metrisk 36x2
• Gänga på andra sidan: invändig metrisk 36x2
• Version: lätt
• Tryck: 160 BAR
• Vätsketyp: hydraulolja
• Material: automatstål med korrosionsskyddande galvaniserad beläggning
• Typ av rak kontakt: Tn 498

Beteckningar

• enligt Ermetto: GZ 28-L | GZ28L
• av Rastelli-Raccordi: TN498-28L
• av Cast: 603511
• av Vitillo: AFE28L
• SYMBOL: 3C-36

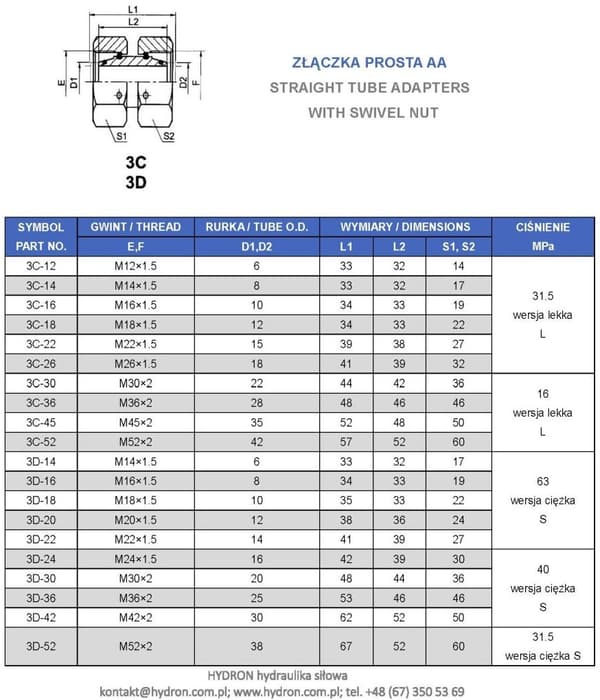

Obs: Detta foto är endast i illustrativt syfte – på grund av de olika tekniska processerna kan kontakten levereras i en annan visuell version.
