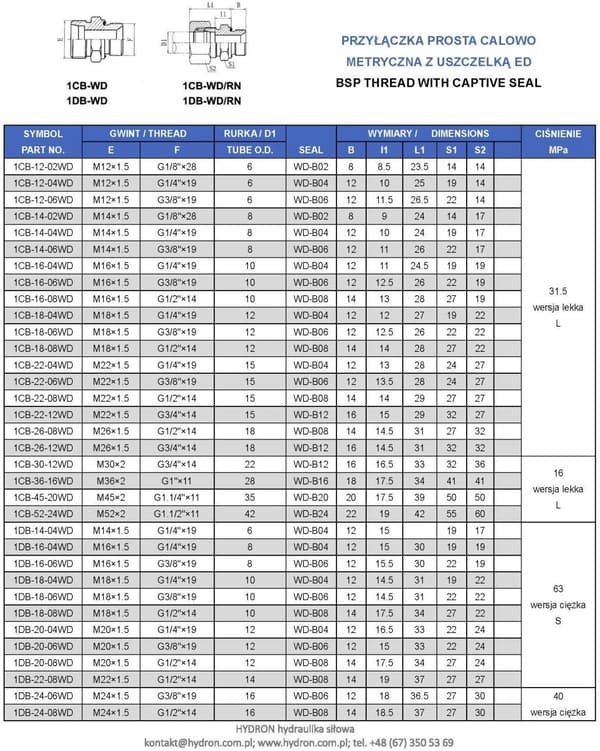

Rak koppling ED 3/8/M16X1.5 8S

Används ofta i hydrauliska system inom jordbruk, trädgårdsodling, skogsbruk, bygg och industri.
Anslutning med gummitätning, skruvad i huset på en pump, cylinder, fördelare etc.
Sidan avsedd för skruvning i kroppen har en ED-tätning; inga ytterligare tätningar krävs.
Den andra sidan är avsedd för att skruvas fast på en slang, vinkel eller annan koppling. Tätning sker när den dras åt på den självtätande klämkonen.

Användbar information:
BSP-gängdiameter 3/8"
Ytterdiameter [mm]: 16,3 - 16,6

Gängdiameter M16x1.5
Ytterdiameter [mm]: 15.6 - 15.9

Tekniska data:
Klämvinkel kon: 24° (typisk för polsk standard)
Huvssidans gänga: utvändig tum BSP 3/8"
Slangsidans gänga: utvändig metrisk 16x1.5
Anslutningsversion: tung
Vätsketyp: hydraulolja

Material:
Fristål förzinkat

Ermetto-märkning: XGE 08-SR 3/8" ED

Rastelli-Raccordi-beteckning: TN92GG-08SR (3/8)

Rollbeteckning: 100341.1.1

beteckning enligt Vitillo: AME08SMG06EL.1

Rak anslutning med BSP-gänga / Hankoppling koppling - parallell gänga BSP
