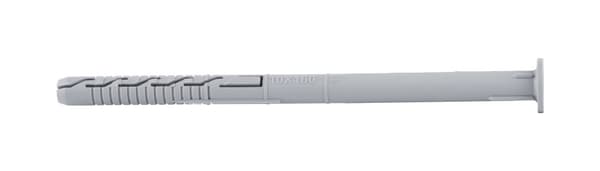

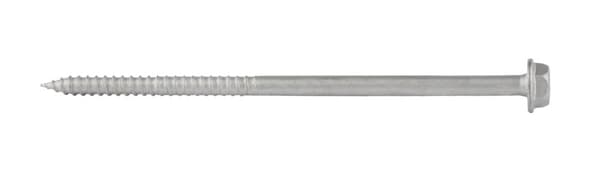

Ram expansionspluggar med krage 10,0x160 mm 25 st. Består av en polyamidhylsa och en galvaniserad stålskruv med sexkantshuvud med integrerad bricka och TX-hylsa. Försänkta dymlingar används oftast för infästning av metallelement och på ställen där större tryckyta krävs och infälld montering av skruvhuvudet inte krävs, till skillnad från försänkta skruvar. De viktigaste parametrarna Modell: KPR-FAST-10160K Pluggstorlek: 10,0x160 mm Maximal användbar längd: 90 mm Förpackningar: 25 st Sockel: SW-13 och TX-40 Expansionskontakten består av: en hylsa - ett plastelement ett kontaktdon - en stålskruv med ett koniskt huvud av KLIM och en KLIM-tornock Original. Wkręt-Met ® Egenskaper och fördelar 1. Underlagshuvud med TX-40/SW-13-hylsa TX-hylsan garanterar optimal vridmomentöverföring, medan användningen av ett SW-sexkanthuvud gör det möjligt att dra åt skruven med lämplig kraft (t.ex. med hjälp av en momentnyckel). 2. Gängreducering Exakt skruvinsättning. Ökad expansionskraft i den andra expansionszonen. 3. Korrosionsskydd - zinkflinga Zinkflinga är dubbelt så motståndskraftig mot korrosion som galvanisk zink. Klimas Wkręt-met-laboratoriet bekräftade den utmärkta kvaliteten på beläggningen genom tester i en saltspraykammare (240 timmar i en saltkammare för zinkflingor jämfört med 120 timmar för galvaniserad zink). 4. Polyamid T-shirt Bättre fysikalisk-kemiska egenskaper än polypropen eller polyeten. 5. Brandmotstånd För montering av fasadsystem har kontaktdonets bärförmåga ett tillräckligt brandmotstånd på minst 90 minuter (R90). om konstruktionsbelastning per en anslutning NR Substrat och exempelapplikation A. Betong B. Massivt keramiskt tegel, silikat C. Keramiskt block D. Ihåligt silikatblock E. Autoklaverad AAC-betong 1. Installation av ventilerade fasader 2. Fixering av luftkonditioneringsanläggningar 3. Fästningar med hjälp av varm monteringsteknik 4. Fixering av byggnadselement monteringsteknik 4. Fixning av byggnadsteknik 56. Fastsättning av byggnadsinstallationselement Ramplugg med sexkantskruv med integrerad bricka och TX-hylsa rekommenderas för fastsättning av metallelement. Expansionskontakten består av: Plastelement - hylsa Kontaktdon - stålskruv Förmontering av kontakterna innebär: enklare och snabbare monteringsprodukter klara att använda utan monteringsbehov inga misstag vid val av hylsa för skruv Produktspecifikation Plugg [Dk] Pluggdiameter: Ø 10,0 mm [Lk] Plugglängd: 160 mm [Tfix] Max. användbar längd: 90 mm [Heff] Förankringsdjup: 70 mm Pluggmaterial: polyamid (nylon) Antal stycken i paketet: 25 Skruv [Dw] Skruvdiameter: Ø 7,0 mm [Lw] Skruvlängd: 165 mm Hylstyp: SW-13 och TX-40 Stål i paketet TX-40 Skruva 5 stycken Skruva material: 5 st. Europeiskt tekniskt godkännande ETA 12/0272 Erbjuds Skruvarna vi tillverkar är av högsta kvalitet och kan säkert användas i konstruktion. Vi gör allt för att de produkter som levereras till våra entreprenörer är säkra och anpassade till specifika uppgifter. Produktvideo https://youtu.be/ygTRIj0Ocgw (kopiera länken och klistra in i webbläsarfönstret) Installationsmetod Identifiera substratet i vilket kontakten kommer att installeras innan installationen och jämför de belastningar som kontakten kommer att överföra med den bärande kapaciteten som ingår i produktdatabladet eller den europeiska tekniska utvärderingen. Välj lämplig längd på kontakten så att expansionszonen är placerad i väggens konstruktionsmaterial (tjockleken på det fästa elementet motsvarar den maximala användbara längden på kontakten). Djupet på borrhålet bör vara minst 10 mm längre än förankringsdjupet för anslutningen - detta möjliggör korrekt placering av hylsan i hålet och eliminerar problemet med att skruva loss. Användning av slag rekommenderas inte vid borrning i perforerade tegelstenar, keramiska block och lättbetong, vilket förstör väggarna och inte ger säkerhet om anslutningsdonets placering. Diametern på de borrade hålen ska matcha diametern på skruvarna som används. Det borrade hålet bör rengöras med minst två rörelser med borren, vilket kommer att ta bort sticklingen till utsidan, hål som borras vertikalt nedåt kräver djupare borrning eller blåsning ut det stickling som har samlats. En plugg sätts in i det borrade hålet och skruven skruvas in tills den är helt inbäddad i hylsan. Att tvinga skruven kan göra att den skruvas loss, vilket inte täcks av tillverkarens garanti. Installation bör utföras vid en temperatur i intervallet -20 °C till +40 °C (gäller substrattemperaturen). KLIMAS skruvar - det vanligaste valet av proffs *måttbandet ingår inte i setet (det används endast för bättre presentation av skruvarna)
