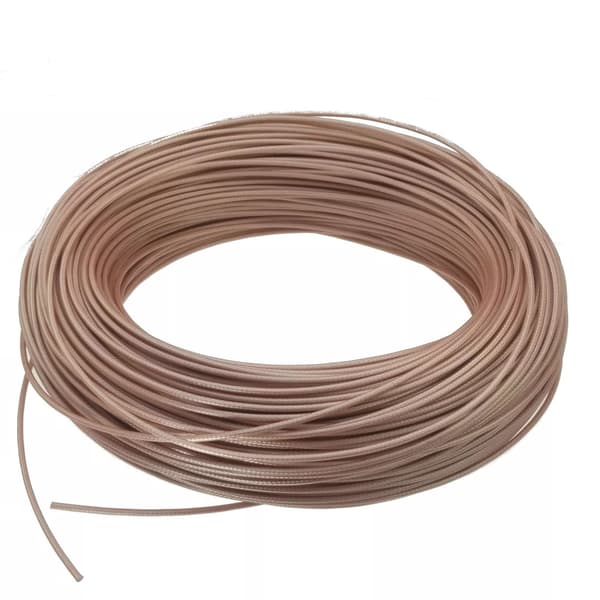

RG316 50 ptfe FEP flexibel RF-koaxialkabel upp till 3 GHz

RG316 Flexibel koaxialkabel avsedd för RF- och mikrovågstillämpningar.

Tillämpning:

- RF- och mikrovågssystem

- telekommunikation

- mät- och laboratorieutrustning

- elektroniska och industriella projekt

Tekniska specifikationer:

- typ: RG316

- konstruktion: flexibel koaxialkabel

- maximal driftsfrekvens: 3 GHz

- impedans: 50 Ω

- dämpning vid 1 GHz: 38 dB

- Hastighetsfaktor (VF): 69 %

- kapacitet 32 pF/m

- driftspänning (AC): 900 Vrms

- maximal driftspänning (AC): 2000 Vrms

- överslagsmotstånd i yttermantel (AC): 2000 Vrms

- minsta böjningsradie: 15 mm

Kabelkonstruktion:

- signalkärna: 7-trådig fåtrådig diameter - 0,17 mm vardera, försilvrad kopparpläterad stål (treskiktsstruktur) diameter - 0,5 mm

- dielektrikum: PTFE (polytetrafluoroetylen - Teflon) dia - 1,52 mm

- skärm: enkelskiktsskärm, försilvrad kopparfläta, effektivitetstäckning 95 %, fi - 2,59 mm

- mantelmaterial: FEP (fluorerad etylen-propylen), ljusbrun, transparent, säkerställer hög kemisk resistens, flexibilitet, mekaniska skador och hög motståndskraft mot UV och åldring, fi - 2,59, - maximal driftstemperatur: upp till 200 °C. Kombinationen av PTFE- och FEP-material säkerställer mycket god stabilitet hos elektriska och mekaniska parametrar, vilket är anledningen till att PTFE är ett av de bästa dielektrikumen för RF- och mikrovågskablar. Dämpning för valda frekvenser [ dB/1 m ]: @100 MHz - 0,36 dB/1 m

@500 MHz - 0,62 dB/1 m

@1 GHz - 1,19 dB/1 m

@2 GHz - 1,46 dB/1 m

@3 GHz - 1,90 dB/1 m
