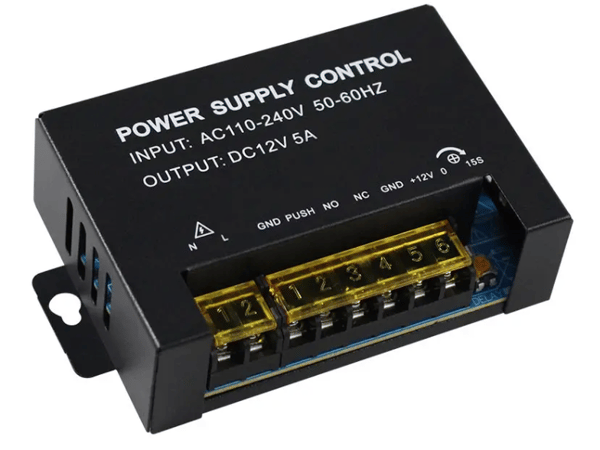

Spreests strömförsörjningsstyrenhet är en mångsidig och pålitlig enhet som är perfekt för åtkomstkontrollsystem, garanterar säkerhet och bekvämlighet vid användning. Tack vare avancerade funktioner och en robust konstruktion är idealisk för användning i hem, kontor och andra anläggningar som kräver effektiv åtkomstkontroll.

Strömförsörjningen kan stödja två åtkomstkontrollsystem samtidigt.

Viktiga funktioner

• Strömförsörjningen kan stödja två åtkomstkontrollsystem samtidigt.
• Låg energiförbrukning: Energieffektiv, vilket minskar driftskostnaderna.
• Minskar belastningen på åtkomstkontrollen: Minimerar risken för dolda problem i installationen.
• NC/NO-utgångar: Kompatibilitet med olika typer av elektriska lås.
• Justerbar fördröjningstid: Flexibilitet i låstidsinställningar från 0 till 15 sekunder.
• Automatisk skyddsfunktion: Skydd mot överbelastning och kortslutning.
• Stöd för olika enheter: Stöder elektromagnetiska lås, åtkomstkontroller, utgångsknappar och dörrklockor.
• Högkvalitativa material: Tillverkad av hållbara material, säkerställer långvarig användning.

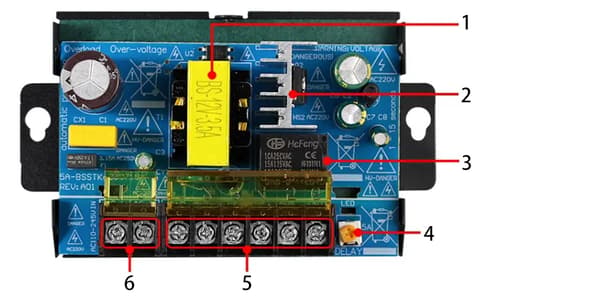

Styrenhetens komponenter

1. Transformator: Ansvarig för att omvandla AC-ingångsspänningen (110-240V) till en lägre spänning lämplig för ytterligare kretsar. Ger stabil ström till hela enheten och anslutna komponenter.

2. Kylfläns: Ansvarig för att avleda värme som genereras av elektroniska komponenter som reläer och transformatorn. Kylflänsen hjälper till att bibehålla enhetens lämpliga driftstemperatur, vilket förhindrar överhettning och säkerställer lång livslängd.

3. Relä:

Används för att styra strömflödet till anslutna enheter, till exempel elektriska lås. Reläet är en nyckelkomponent som gör att strömmen till dessa enheter kan slås på och av baserat på styrsignaler.

4. 15S (0–15 sekunder): Vred för justering av fördröjningstid. Låter dig ställa in hur länge låset ska förbli öppet efter aktivering, från 0 till 15 sekunder.

5. Anslutningar

• JORD (JORD): Jord (jord). Säkerställer elektrisk säkerhet genom att jorda enheten.
• TRYCK: Utgångsknappsingång. Genom att ansluta till denna kontakt kan låset styras med utgångsknappen.
• NO (Normalt öppen): Normalt öppen utgång. Kretsen sluts när den aktiveras, vilket kan användas för att styra elektromagnetiska lås.
• NC (Normalt sluten): Normalt sluten utgång. Kretsen öppnas när den aktiveras, vilket kan användas för att styra lås som kräver en öppen krets för att låsa upp.
• +12V: 12V DC-utgång. Ger ström till kringutrustning som åtkomstkontroller, kortläsare, elektromagnetiska lås.
• GND (Jord): Ytterligare jordutgång för kringutrustning.

6. Ström

• Linje: Fasingång för effekt. Anslut faskabeln (AC 110–240 V) till denna kontakt.
• N (Nulledare): Nollledareingång. Anslut neutralledaren (AC 110–240 V) till denna kontakt.

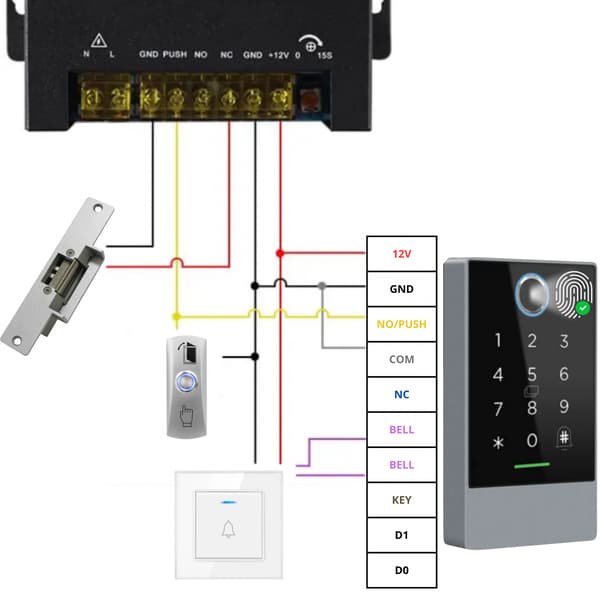

Exempel på kopplingsschema för strömförsörjningsregulatorn

1. Strömförsörjningsanslutning:

Strömingång: Fasledarna (blå) och neutralledarna (röda) från strömförsörjningen (AC 230 V 50 Hz) är anslutna till L- och N-kontakterna på strömförsörjningsregulatorn.

2. Anslutning av elslutbleck (dörrstopp):

NO (normalt öppen) utgång: NO-utgången (gul kabel) på strömförsörjningsenheten är ansluten till ena änden av elslutblecket.

COM-utgång (gemensam): COM-utgången (svart kabel) på strömförsörjningsenheten är ansluten till den andra änden av dörrslutblecket. När den aktiveras sluts kretsen och dörrslutblecket låses upp.

3. Anslutning av utgångsknappen:

Utgångsknapp: Utgångsknappen (DÖRR UTGÅNG) är ansluten till terminalerna PUSH (gul ledning) och GND (svart ledning) på strömbrytaren. Genom att trycka på knappen öppnas låset, så att du kan lämna rummet.

4. Anslutning av kombinationslåset:

Strömförsörjning för kombinationslåset: Utgångarna +12V (röd ledning) och GND (svart ledning) på strömbrytaren är anslutna till motsvarande kontakter på kombinationslåset och ger ström till enheten.

Låskontroll: Utgångarna NO/PUSH (gul ledning) och COM (grå ledning) på strömkontrollen är anslutna till motsvarande kontakter på kombinationslåset, vilket gör att låset kan styras med den angivna koden.

5. Trådbunden dörrklockaanslutning:

Dörrklocka: Dörrklockans kablar är anslutna till BELL-kontakterna (lila ledning) på strömkontrollen, vilket gör att dörrklockan ljuder när ett inpasseringsförsök görs.

Specifikation

• Ingångsspänning: AC110V-AC240V / 50-60HZ
• Utgångsspänning: DC12V
• Momentanström: 5A
• Konstantström: 3,5A
• Driftstemperatur: -20℃ ~ +60 ℃
• Arbetsfuktighet: ≤ 90 %
• Fördröjningstid: 0~15 sekunder (justerbar)

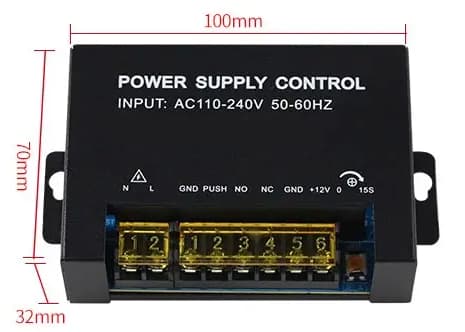

• Mått: 100 x 70 x 32 mm

Setet innehåller

• 1x Strömförsörjningsregulator K10 5A
• Bruksanvisning

Manualen på polska i elektronisk version finns tillgänglig i nedladdningsfilen. Du hittar den under vår produktbeskrivning .
