Shelly Plus Add-on är en galvaniskt isolerad sensorkoppling för alla Shelly Plus-reläer. Använd den för att mäta temperatur och fuktighet eller anslut olika analoga och digitala sensorer för att förbättra avancerad automation och effektivitet.
När Shelly Plus Add-on läggs till Shelly Plus-enheten måste den aktiveras i appen innan sensorerna som är anslutna till enheten kan aktiveras.
Observera att installationen får endast utföras av auktoriserad elektriker.

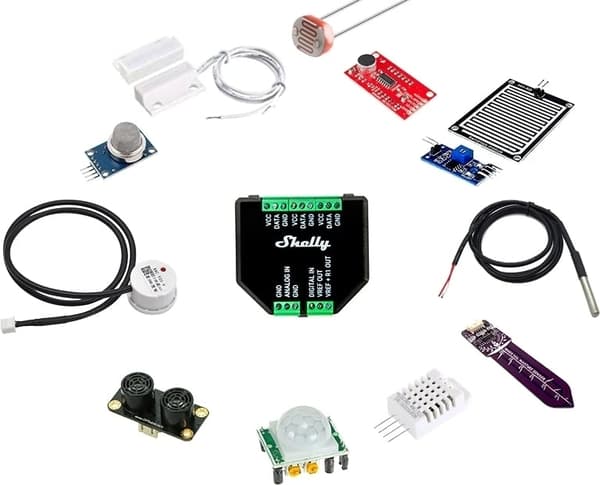

Supportade enheter:

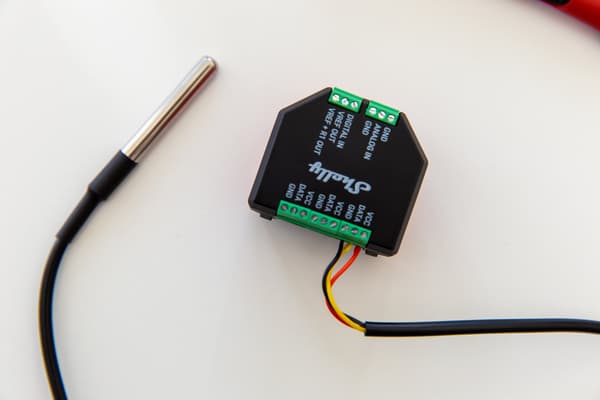

- 5 x DS18B20
- 1 x DHT22
- NTC-resistorer med nominell resistans på 10 k? och ?=4000 K
- Ljusresistorer
- PIR-sensorer
- Jordfuktighetssensorer
- Ultraljudsnärhetssensorer
- Kapacitiva vätskenivåsensorer
- Ljudsensorer
- Andra analoga sensorer med 0-10 V utspänning

Exempel på användning:

- Reed-switch: Lägg till en dörröppningssensor till Shelly Plus Add-on för att övervaka garagedörrens öppen/stängd-läge. Rekommenderas med Shelly Plus 1.
- Nivåsensor för vätska: Lägg till en nivåsensor för vätska till Shelly Plus Add-on för att övervaka vattennivån i en pool eller akvarium. Rekommenderas med Shelly Plus 1 eller Plus 1PM.
- Uppvärmning: Lägg till två DS18B20-temperatursensorer för att mäta framledningstemperatur och returtemperatur.
- Vind: Med en vindmätare kan markisen automatiskt rullas in när det är för blåsigt. Rekommenderas med Shelly Plus 2PM.
- Jordfuktighet: Lägg till en jordfuktighetssensor för att automatiskt starta bevattningssystemet när marken är för torr. Rekommenderas med Shelly Plus 1.

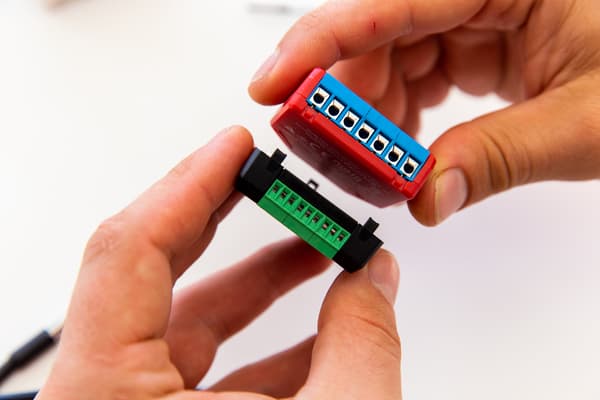

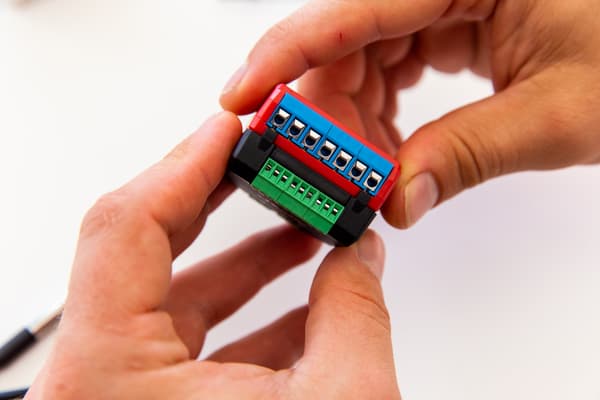

Shelly Plus Add-on fungerar inte som en fristående enhet. Den måste anslutas till en Shelly Plus-enhet för att förbättra dess funktionalitet. Shelly Plus Add-on behöver inte kopplas direkt till Shelly Plus-enheten, eftersom den är utrustad med pinnar som automatiskt ansluts till Shelly Plus-enheten. De två enheterna är galvaniskt isolerade från varandra.

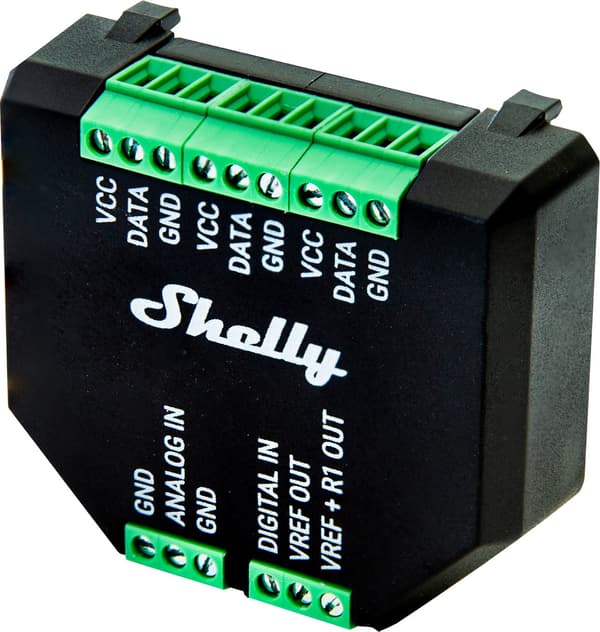

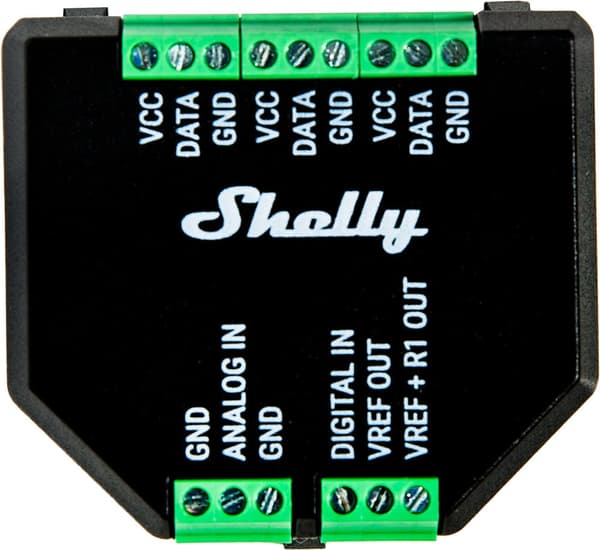

Anslutningar på enheten:

- Ingångar: 1 analog ingång, 1 digital ingång
- Utgångar: 1 referensspänningsutgång, 1 referensspänningsutgång genom drauppstånd, 2 jordningsanslutningar*
- 1-wire-anslutning: 3 strömförsörjningsutgångar för sensorer (kopplade till samma kretskortsspår), 3 dataanslutningar för sensorer (kopplade till samma kretskortsspår), 3 jordningsanslutningar*

* Kopplade till samma jordningsskikt på kretskortet.
Egenskaper:

- Modell: Shelly Plus Add-on
- Driftsspänning (DC): 3,3 V (från Shelly-enheten)
- Strömförbrukning: < 0,5 W (utan sensorer)
- Maximal ström för VCC: 10 mA
- Maximal ström för VREF-utgång: 1 mA
- Resistans för VREF+R1-utgång: 10 k?
- Digital ingång: -15 V ... 0,5 V (true) / 2,5 V ... 15 V (false) / inställningsbart i inställningarna
- Arbetstemperatur: -20 ºC till +40 ºC, endast för inomhusbruk

- Mått: 37 x 42 x 15 mm
- Vikt: 105 g

• Säkerhetsinformation:
  • Tillverkarens namn: Shelly Group AD
  • Tillverkarens adress: Shelly Group AD, 103 Cherny Vrah Bldv, 1407 Sofia, Bulgaria
  • Tillverkarens kontaktinformation: www.shelly.com
  • Tillverkarens webbadress: https://shelly.cloud

Förpackningen innehåller:

• 1 x Shelly Plus Tilläggssensoranslutning
