ShellyPlus-tillbehöret är en galvaniskt isolerad sensoranslutning för alla Shelly Plus-reläer. Använd den för att mäta temperatur och luftfuktighet eller anslut olika analoga och digitala sensorer för att förbättra komplexa automatiseringslösningar och öka effektiviteten.

När tillbehöret "Shelly" läggs till i enheten "Shelly", måste det aktiveras i appen, varefter det går att aktivera de sensorer som du har anslutit till enheten.

Obs! Installationen får endast utföras av en auktoriserad elektriker.

Kompatibla enheter:

• 5 x DS18B20
• 1 x DHT22
• NTC-motstånd med ett nominellt motstånd på 10 kΩ och β=4000 K
• Ljusmotstånd
• PIR-sensorer
• Jordfuktighetssensorer
• Ultraljudssensorer
• Kapacitiva vätskenivågivare
• Ljudsensorer
• Övriga analoga sensorer med 0–10 V utspänning

Användningsexempel:

• Reed-kontakt: lägg till en reed-kontakt i Plus Add On-enheten för att övervaka garageportens öppna/stängda läge. Rekommenderas tillsammans med Shelly Plus 1.
• Vätskenivågivare: lägg till en vätskenivågivare till Plus Add On-enheten för att övervaka vattennivån i din bassäng eller ditt akvarium. Rekommenderas tillsammans medShellyPlus 1 eller Plus 1PM.

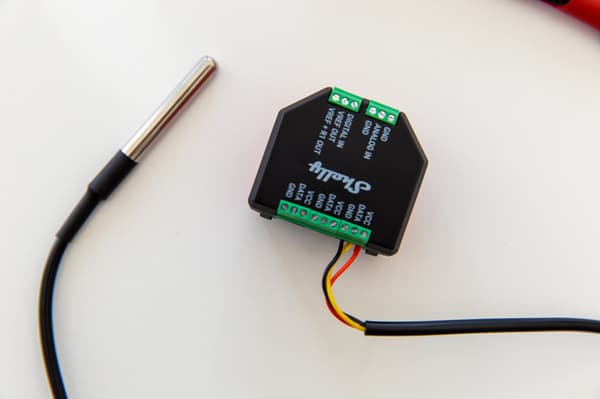

• Uppvärmning: lägg till två DS18B20-temperaturgivare och mät till- och returvärmen.
• Vind: tack vare vindgivaren kan markisen dras in automatiskt när det blåser för mycket. Rekommenderas tillsammans med Shelly Plus 2PM.
• Jordfuktighet: lägg till en jordfuktighetssensor så att bevattningssystemet kan starta automatiskt när jorden är för torr. Rekommenderas tillsammans med Shelly Plus 1.

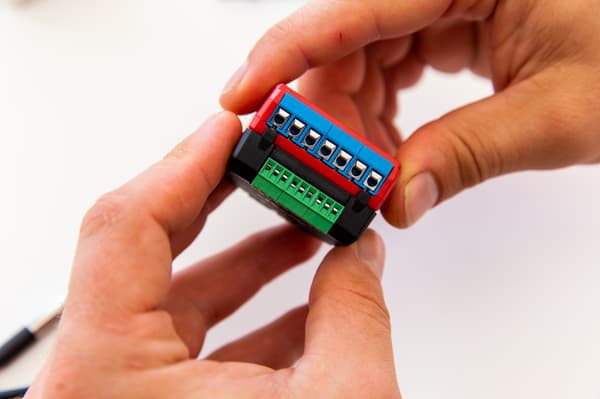

Shelly Plus Add-on fungerar inte fristående. Enheten måste anslutas till valfri Shelly Plus-enhet, vilket utökar funktionaliteten hos Shelly Plus-enheten. Shelly Plus-tillägget behöver inte anslutas till Shelly Plus-enheten, eftersom det är utrustat med stift som automatiskt ansluts till Shelly Plus-enheten. De två enheterna är galvaniskt åtskilda från varandra.

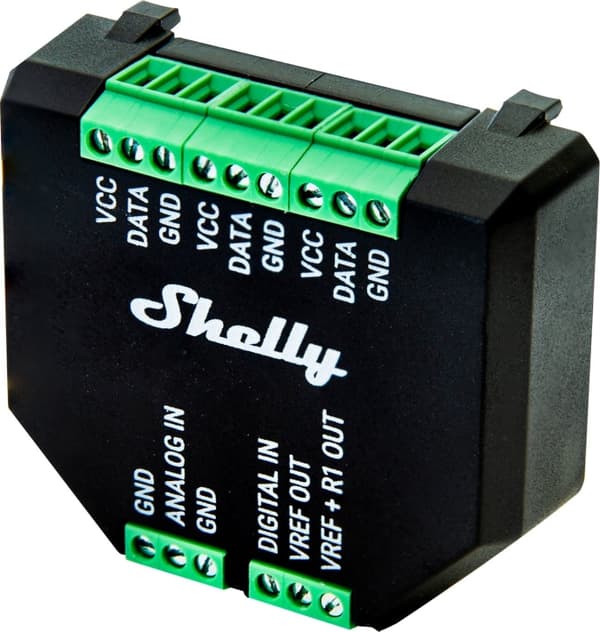

Enhetens anslutningar:

• Ingångar: 1 analog ingång, 1 digital ingång
• Utgång: 1 referensspänningsutgång, 1 referensspänning via drivmotståndets utgång, 2 jordanslutningar*
• 1-ledaranslutning: 3 sensorns strömförsörjningsutgångar (anslutna till samma kretskortspår), 3 sensorns datakontakter (anslutna till samma kretskortspår), 3 jordanslutningar*

* Anslutna till samma jordningslager på kretskortet.

Egenskaper:

• Modell: Shelly Plus Add-on
• Driftspänning (DC): 3,3 V (från Shelly-enheten)
• Strömförbrukning: ≪ 0,5 W (utan sensorer)
• VCC maximal ström: 10 mA
• VREF-utgångens maximala ström: 1 mA
• VREF+R1-utgångsresistans: 10 kΩ
• Digital ingång: -15 V ... 0,5 V (true) / 2,5 V ... 15 V (false) / inställning kan ändras i inställningarna
• Driftstemperatur: -20 ºC till +40 ºC, endast för inomhusbruk
• Mått: 37 x 42 x 15 mm
• Vikt: 105 g

• SensorkontaktShelly-enheter
• Mångsidiga möjligheter
• Anslut analoga/digitala sensorer
