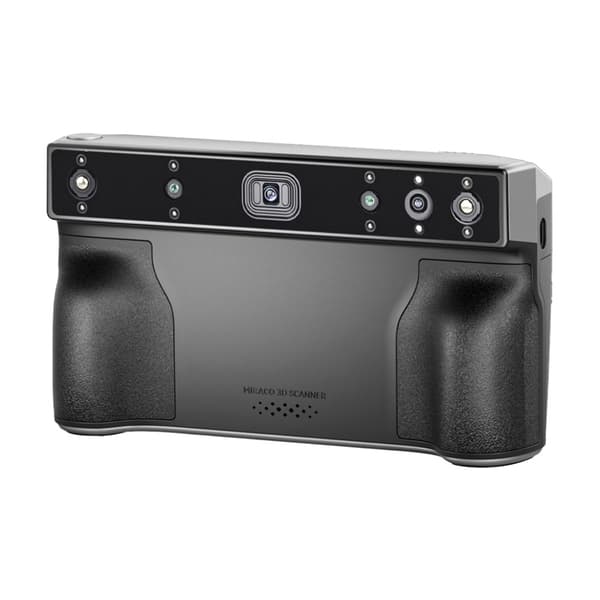

Revopoint Miraco Plus 3D-skanner

Revopoint Miraco Plus 3D-skannern, som tilldelades det prestigefyllda Red Dot Award 2024, är en mångsidig lösning som kombinerar ultraprecisionen hos fotogrammetrisk mätteknik med flexibiliteten att skanna både mindre delar som skruvar och stora industriobjekt. Med dubbel optisk förstoring och hastigheter på upp till 20 bilder per sekund får du tydlig och snabb registrering av även de mest komplexa formerna, medan 48MP RGB-kameran ger en livfull, naturlig färgåtergivning i 8K-kvalitet. Den inbyggda 9-axliga IMU:n stabiliserar varje rörelse, vilket eliminerar oskärpa, och den 180° vinklingsbara 2K AMOLED-skärmen låter dig intuitivt se dina framsteg i realtid. Med ett arbetsflöde i fyra steg (markörförberedelse, fotografering, punktmolnsberäkning och -inspelning, samt bearbetning och export) effektiviserar Miraco Plus prototypframställning och avancerad design och erbjuder mätningar av högsta kvalitet utan behov av att anlita ytterligare tjänster.

Innovativ fotogrammetrisk mätteknik

Kärnan i Miraco Plus är ett ultraeffektivt fotogrammetriskt mätsystem som minskar ansamlingen av fel i realtid vid sammankoppling av successiva fragment av punktmolnet. Tack vare det kartläggs varje form, även den mest komplexa, från imponerande skulpturer till små mekaniska komponenter, med oöverträffad konsistens. Med en noggrannhet på upp till 0,04 mm för en enda bildruta missar du inte en enda detalj. En fotogrammetrisk längdnoggrannhet på 0,02 mm + 0,05 mm × L (m) säkerställer att din modell är sann mot faktiska mått.

Från mikroskopiska skruvar till stora industriobjekt

Miraco Plus hanterar enkelt både ömtåliga smycken och stora bil- eller motorcykelkomponenter. Den 2x optiska förstoringen låter dig fokusera på de finaste detaljerna, och bildhastigheten på upp till 20 bilder per sekund innebär att du kan skanna även långa föremål snabbt och smidigt. Du kan justera de två driftslägena (enkelbild och kontinuerlig) för att passa dina behov, oavsett hur komplex ytan du skannar.

Oöverträffad färgkvalitet och stabilitet

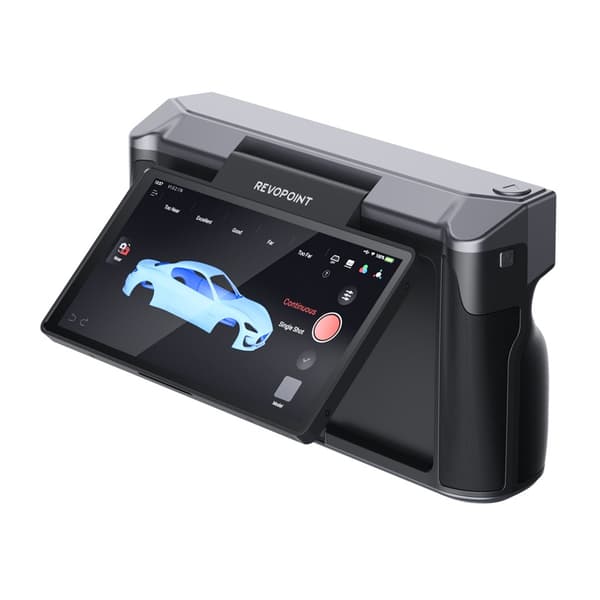

Den inbyggda 48 MP RGB-kameran fångar hela färgspektrumet i 8K-kvalitet, så färdiga 3D-modeller kräver ingen ytterligare färgkorrigering. Stabilisering baserad på en 9-axlig IMU (Inertial Measurement Unit, en modul som mäter accelerationen och vinkelhastigheten hos ett objekt i rymden med hjälp av accelerometrar och gyroskop) eliminerar oskärpa och skakningar, även när du arbetar ute i fält eller utan stativ. En stor 2K AMOLED-skärm (Active-Matrix Organic Light-Emitting Diode, en avancerad displayteknik som använder organiska lysdioder), som kan lutas 180°, låter dig övervaka skanningsförloppet i realtid och i valfri position.

Intuitivt arbetsflöde i fyra steg

Hela digitaliseringsarbetsflödet kokar ner till fyra enkla steg, som utförs utan att data flyttas från enheten förrän den slutliga exporten – det första steget är förberedelse (placera de medföljande måttbanden, kodade måltavlor och markörer på eller runt objektet – de är referensen för fotogrammetrisk analys), fotografering (ta foton från olika vinklar och höjder, tills varje del av objektet är i bild), beräkning och avbildning av punktmoln (Miraco Plus känner automatiskt igen markörpositioner, sammanfogar bilderna och skapar ett enhetligt punktmoln), samt bearbetning och export (avancerad programvara låter dig korrigera, filtrera och redigera modellen och sedan exportera den färdiga filen till en dator eller ett moln med ett enda klick).

Ingår

• Miraco Plus 3D-skanner
• måttband
• uppsättning magnetiska markörer
• uppsättning självhäftande markörer
• stativ
• skivspelare
• byst (för skanning)
• skydd för skivspelare
• markörer
• 65W-adapter med dubbel USB Type-C-port
• kalibreringsplatta för avståndsskanning x4
• bärväska för kalibreringsplatta
• kalibreringsplatta för närbildsskanning
• "magisk matta" x2
• USB Typ-C till HDMI-adapter
• USB Typ-C till Typ-A-adapter
• handledsrem
• förvaringsväska
• användarmanual

Tillverkare: Revopoint

Modell: Miraco Plus

Teknik: Fyrdubbel infraröd strukturerad ljuskamera med optisk zoom och fotogrammetrisk mätning

Precision per bildruta: 0,02 mm

Noggrannhet för en enskild bild: 0,04 mm

Fotogrammetrisk längdnoggrannhet: 0,02 mm + 0,05 mm x L (m)

Avstånd mellan fusionspunkter: 0,05 mm

Arbetsområde: 100–1000 mm

Enkelt avläsningsområde på kortast avstånd: 28 x 53 mm vid 100 mm

Enkelt inspelningsområde på längsta avstånd: 975 x 775 mm vid 1000 mm

Minsta skanningsvolym: 10 x 10 x 10 mm

Maximal skanningsvolym: 4 × 4 x 4 m

Skanningshastighet: 20 fps

Kameraupplösning: Djupkamera: 2MP, RGB-kamera: 48MP

CPU: 8-kärnig ARM A76, 2,4 GHz, Mali G52 GPU

3D-ljuskälla: Klass 1 infrarött ljus

RAM och internminne: 32 GB + 256 GB

Fyllningslampor: Djupkamera: 8, RGB-kamera: 2

Sensorer: 9-axlig IMU
