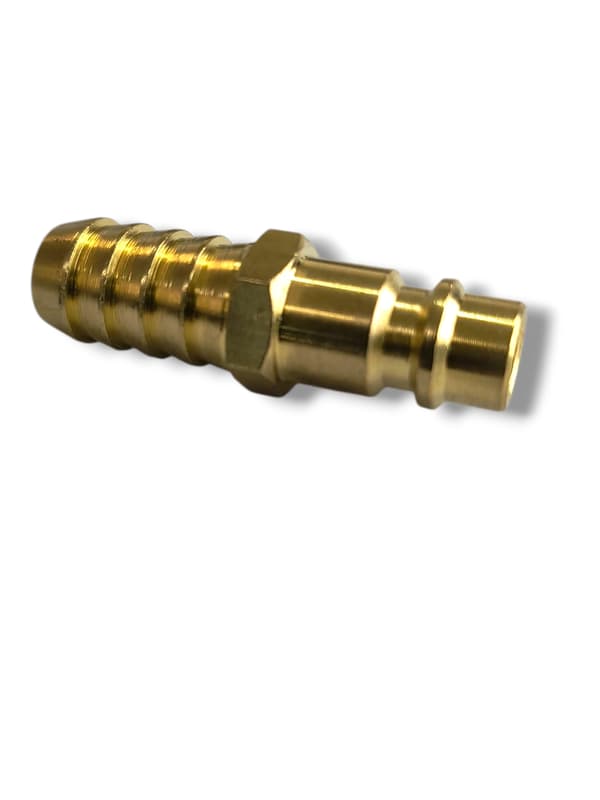

Snabbkopplingsplugg för 1/2" slang - 13 mm

Vad är en snabbkopplingsplugg för 1/2" slang - 13 mm?

En snabbkopplingsplugg för 1/2" (13 mm) slang är en pneumatisk systemkomponent som möjliggör snabb och tät anslutning av en tryckluftsslang till snabbkopplingshylsor. Denna komponent används i verkstäder, industriinstallationer och överallt där pneumatiska verktyg som drivs av en kompressor används. Tack vare snabbkopplingen är det möjligt att snabbt ansluta slangen utan behov av verktyg eller demontering av installationen. Detta element är utrustat med en kontakt avsedd för montering av en slang med en diameter på 1/2 tum, dvs. cirka 13 mm. Denna anslutningsmetod möjliggör permanent slanganslutning med hjälp av en klämma eller slangklämma, vilket säkerställer täthet och motståndskraft mot frånkoppling under tryck. drift.

Design och drift av pneumatiska kontakter

En pneumatisk snabbkopplingskontakt består av en fungerande del som samverkar med snabbkopplingsuttagets låsmekanism och en kontakt för montering av den pneumatiska slangen. När kontakten sätts in i snabbkopplingsuttaget låses elementet automatiskt av kulmekanismen som sitter i uttaget. Samtidigt öppnas tryckluftsflödet, vilket möjliggör omedelbar strömförsörjning till det anslutna verktyget eller enheten. Systemet kopplas bort genom att dra tillbaka hylsan i snabbkopplingsuttaget. Mekanismen släpper låset och ventilen i sätet stänger luftflödet. Denna lösning säkerställer att systemet förblir tätt och säkert att använda.

Användning i tryckluftssystem

1/2" slangkoppling används i många pneumatiska system. Den används ofta i bilverkstäder, tillverkningsanläggningar, maskinservice och på gårdar. Detta element möjliggör snabb anslutning av slangar som försörjer pneumatiska verktyg som slagskruvdragare, blåspistoler, färgsprutor och andra tryckluftsdrivna enheter. För installationer som kräver högre luftflöde används slangar med större diameter, så 1/2" slangkoppling väljs ofta i tunga pneumatiska system.

Kompatibilitet med pneumatiska snabbkopplingar

Denna typ av kontakt fungerar med lämpliga snabbkopplingshylsor som används i pneumatiska system. Många verkstäder använder en standard som kallas typ 26-kontakt, vilket är en populär lösning i tryckluftssystem. Tack vare standardiseringen av komponenter är det möjligt att Använd kontakter och uttag från flera tillverkare i ett enda pneumatiskt system. Denna lösning möjliggör enkel utbyggnad av tryckluftssystemet och snabb anpassning av installationskomponenter utan att hela systemet behöver bytas ut.

Var används snabbkopplingskontakter? Pneumatiska

Element av denna typ är grundutrustning för tryckluftssystem. De möjliggör snabb anslutning av slangar till kompressorn och luftfördelningspunkter i verkstäder. Inom industrin används de i produktionslinjer och pneumatiska system som försörjer automationsenheter. Användningen av snabbkopplingar förkortar avsevärt tiden för att ansluta verktyg, minskar luftförlusten och förbättrar arbetsergonomien i en verkstad eller produktionsanläggning.

Tekniska parametrar

• Elementtyp: Pneumatisk snabbkopplingskontakt
• Avsedd användning: tryckluftssystem
• Anslutningstyp: slangkoppling
• Slangdiameter: 1/2 tum (13 mm)
• Tillämpning: kompressorer, pneumatiska system, pneumatiska verktyg
• Anslutningstyp: pneumatisk snabbkoppling
• Arbetstryck: 0-35 bar, Parametrar:
• Kapacitet = 1000 l/min
• Inloppstryck = 6 atm.
• Tryckfall = 0,5 atm.

Hydronrådgivningssektion

Rätt val av pneumatiska systemkomponenter är avgörande för dess effektivitet och driftssäkerhet. Vid ledningar med större diameter är det värt att använda lämpliga Snabbkopplingar och uttag för att säkerställa tillräckligt luftflöde. Att använda rätt komponenter kan minska tryckfall och förbättra prestandan hos pneumatiska verktyg. Hydron-specialister hjälper till att välja rätt. Snabbkopplingar, slangar och tryckluftssystemkomponenter, vilket gör det möjligt att skapa ett effektivt och tillförlitligt pneumatiskt system skräddarsytt efter användarens behov.

Kompatibilitet

• RECTUS 25
• RECTUS 1600/1625
• TEMA 1600
• CEJN 320
• JWL 520 + JWL 530
• RECTUS-beteckning: 26SF TF13 MXX

FAQ – Vanliga frågor

Vilken slang är 1/2" slangsnabbkopplingen avsedd för?
Elementet är avsett för pneumatiska slangar med en diameter på 1/2 tum, dvs. cirka 13 mm.

Hur man fäster slangen på den pneumatiska kontakten
Slangen ska tryckas på kontaktens anslutning och säkras med en klämma. klämma eller klämma för att säkerställa en tät och hållbar anslutning.

Var används pneumatiska snabbkopplingspluggar?
Dessa element används i tryckluftssystem i verkstäder, industrianläggningar och för att ansluta pneumatiska verktyg till kompressorer.
