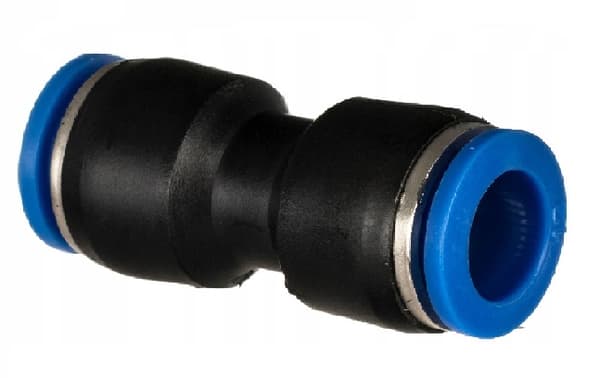

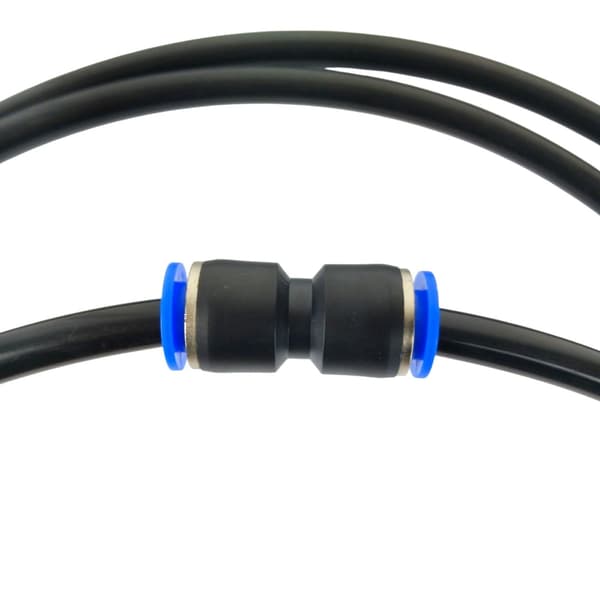

Tekalan 8 mm snabbkoppling i plast

Tekalan 8 mm snabbkoppling i plast är utformad för snabb och tät anslutning av Tekalan-slangar i pneumatiska, lågtryckshydrauliska och tekniska medietransportsystem. Detta element ger en hållbar och säker anslutning, vilket möjliggör effektiv montering utan behov av ytterligare verktyg. Produkten passar slangar med en ytterdiameter på 8 mm och är en grundläggande komponent i många kraft- och styrsystem.

Huvudfunktioner och specifikationer

Tekalan 8 mm snabbkoppling i plast har en lätt design och korrosionsbeständighet, vilket möjliggör problemfri drift i en mängd olika miljöer, inklusive miljöer med hög luftfuktighet. Tack vare användningen av teknisk plast säkerställer kopplingen hög hållbarhet och motståndskraft mot mekaniska skador. Designen möjliggör snabb montering av Tekalan-slangen genom att helt enkelt sätta in den i uttaget tills låset hakar i. Tätningen och anslutningsstabiliteten förblir konstant även vid intensiv systemanvändning. Produkten används i fordonssystem, industrimaskiner, pneumatiska system och styrsystem.

Vad är Tekalan 8 mm snabbkoppling i plast?

Tekalan fi8 snabbkoppling i plast är en pneumatisk koppling designad för snabb och tät anslutning av plastslangar med en ytterdiameter på 8 mm i tryckluftssystem. Push-in-designen möjliggör verktygsfri montering – slangen sätts in i kopplingskroppen och låses med en invändig klämring. Denna lösning används i pneumatiska system med lågt och medelhögt tryck, där snabb expansion eller service av installationen krävs. Tekalan 8 mm snabbkoppling i plast fungerar med Tekalan-slangar, dvs. polyamid (PA) och polyuretan (PU) rör, och andra pneumatiska slangar med lämpliga dimensionstoleranser.

Funktion och konstruktion av instickskoppling

Tekalan 8 mm snabbkoppling i plast fungerar med en självlåsande mekanism. Efter att slangen har satts in i kopplingen säkrar en ring med ståltänder slangen, och en inre O-ring säkerställer en tät anslutning. För att koppla bort systemet, tryck helt enkelt på frigöringsringen och skjut ut slangen. Höljet är tillverkat av hållbar teknisk plast, motståndskraftig mot mekaniska skador och effekterna av typiska faktorer som finns i tryckluftssystem. Tätningen tillhandahålls av en elastomer-O-ring, vilket minimerar risken för läckage även vid upprepad anslutning och frånkoppling av slangen. Denna typ av Tekalan 8 mm snabbkoppling i plast minskar installationstiden avsevärt jämfört med klassiska skruvkopplingar eller mässingskopplingar som kräver ytterligare tätning.

Normer och standarder som används inom pneumatik

Även om Tekalan 8 mm snabbkoppling i plast inte är en högtryckshydraulisk komponent, är dess användning inom pneumatik baserad på branschstandarder för tryckluftsslangar och system, såsom ISO 4414 (Pneumatisk fluidkraft – Allmänna regler och säkerhetskrav för system och deras komponenter). I praktiken baseras kopplingskompatibiliteten på dimensionsstandarden för rör med en ytterdiameter på 8 mm. Att bibehålla rördiametertoleransen är avgörande, eftersom en för liten eller för stor diameter kan leda till minskad täthet eller monteringssvårigheter.

Tillämpningar av Tekalan Ø8 plastsnabbkoppling

Tekalan Ø8 plastsnabbkoppling används i:

• Tryckluftssystem i verkstäder och industrianläggningar.
• Pneumatiska styrsystem i produktionsmaskiner.
• Industriell automation och monteringslinjer.
• Pneumatiska transportsystem.
• Installationer inom fordons- och jordbruksindustrin.

Tekalan 8mm-kopplingar används också i mobila tjänster och i maskiner där snabbt slangbyte utan behov av specialverktyg är avgörande. Hydron erbjuder även andra komponenter från kategorin pneumatiska kopplingar, samt luft- och vattenledningar, vilket möjliggör omfattande installationer.

Skillnader från andra lösningar

Tekalan 8 mm snabbkoppling i plast skiljer sig från klassiska gängade kopplingar främst i sin monteringsmetod. Till skillnad från mässings- eller stålkopplingar kräver den inte användning av teflontejp eller tätningspastor. Jämfört med mässings- eller stålkopplingar kräver den inte användning av teflontejp eller tätningspastor. href="/szybkozlacza">hydrauliska snabbkopplingar, detta element är konstruerat för mycket lägre tryck och bör inte användas i krafthydraulik. Användning i ett högtrycksoljesystem skulle vara ett konstruktionsfel. Plastversionen är lättare än dess motsvarigheter i metall, vilket är viktigt i mobila maskiner och applikationer där minskad installationsvikt påverkar ergonomi och kostnader.

Vanliga misstag vid val av en Tekalan snabbkoppling

Ett av de vanligaste misstagen är att förväxla slangens ytterdiameter med dess innerdiameter. Tekalan 8 mm snabbkoppling i plast väljs för en ytterdiameter på 8 mm. Att använda slangar med en skadad eller deformerad ände är också ett misstag. Röret ska kapas rätvinkligt, utan grader. Det är också felaktigt att använda denna koppling i hydrauliska kraftsystem, där hydrauliska högtryckskopplingar som uppfyller DIN- och ISO-standarder för högtrycksarbete krävs.

Hydron Technical Consulting

Hydron har levererat komponenter för krafthydraulik och pneumatik till industri, jordbruk och verkstäder i åratal. Om du är osäker på valet av en Tekalan-snabbkoppling i plast kan vårt tekniska team hjälpa dig att välja rätt rördiametrar, kopplingstyper och kompatibla installationskomponenter. Vår ständiga tillgång till lagervaror och snabba leveranser minimerar maskinens stilleståndstid. Varje komponent som erbjuds i butiken genomgår kvalitetskontroll och kommer från pålitliga leverantörer.

Tekniska parametrar

• Material: teknisk plast, PBT-plast
• Typ av koppling/element: Tekalan snabbkoppling
• Slangdiameter: 8 mm
• Användningsområde: Tekalan pneumatiska och lågtryckssystem, för PU-, PA-, PE-slangar
• Arbetstryck: -0,95 till 15 bar
• Monteringsmetod: inskjutning, med automatiskt kabellås
• Driftstemperatur: 0°C till +60°C
• Medium: tryckluft/vakuum/vatten

 Obs: Bilden är endast i illustrationssyfte - på grund av skillnader i den tekniska processen kan produkten levereras i en något annorlunda visuell version.

Vanliga frågor

Är "Tekalan snabbkoppling" definitivt en snabbkoppling för Tekalan?
Ja. I praktiken är detta namnet på instickskopplingar för plastslangar, vanligtvis kallade Tekalan. Detta är inte en hydraulisk snabbkoppling, utan en koppling för pneumatiska installationer.

Vad betyder "fi8" i Tekalan fi8 snabbkoppling i plast?
"Fi8" betecknar en slang med en ytterdiameter på 8 mm. Kopplingen väljs baserat på rörets ytterdiameter, inte dess innerdiameter.

Vilka slangar är kompatibla med Tekalan Ø8 snabbkoppling i plast?
Pneumatiska slangar med en ytterdiameter på 8 mm, med lämplig tolerans och hårdhet (oftast PA, PU eller PE). Det viktigaste är att slangen är konstruerad för instickskopplingar och har en rak, oskadad ändsektion.

Hur installerar jag en slang korrekt i en Ø8 instickskoppling?
Slangänden ska vara rak (i ​​90° vinkel), fri från grader och tillplattad form, och sedan ska slangen föras in så långt det går. Efter insättningen är det en bra idé att försiktigt dra i slangen för att bekräfta att klämringen har låst den.

Hur kopplar jag bort en Tekalan Ø8 snabbkoppling i plast utan att skada slangen?
Tryck frigöringsringen mot kopplingshuset och dra samtidigt ut slangen. Att dra utan att trycka på ringen kan skada slangen eller låselementen.

Kan en Tekalan Ø8 snabbkoppling i plast användas med vatten eller andra medier?
Detta beror på den specifika typen av koppling, tätningsmaterial och slang. Om installationen ska användas med vatten (t.ex. hjälpsystem), välj en koppling och slang som är godkänd för det mediet. Vid tveksamhet väljer Hydron lämplig variant för mediet och driftsförhållandena.

Är denna snabbkoppling lämplig för krafthydraulik (olja, högtryck)?
Nej. Tekalan push-in-kopplingar är konstruerade för pneumatik och lätta lågtrycksinstallationer. Hydraulkopplingar med gängor och koner/tätningar lämpliga för högt tryck används för krafthydraulik.
