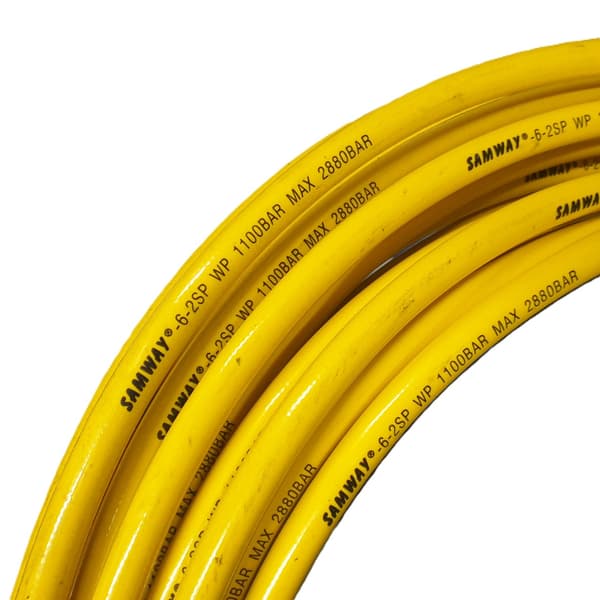

Termoplastslang R7 DN06 2SP 1100 bar

Högtrycksslang för P16HPZ och P18HP pressmaskiner

Termoplastslang DN06 2SP 1100 bar är en högtryckshydraulslang som används i krafthydrauliska installationer där arbetsmediet måste överföras vid mycket högt tryck. Denna typ av hydraulslang är konstruerad för system där vanliga gummislangar inte ger tillräckligt motstånd mot arbetstryck. Termoplastmaterialet och den dubbelflätade förstärkningen möjliggör säker drift även vid tryck upp till 1100 bar. I praktiken används termoplastslangen DN06 i hydrauliska system som förser högtrycksverktyg, testsystem och mätsystem. I många tillämpningar används den tillsammans med komponenter som hydraulpumpar, mätanslutningar och hydrauliska snabbkopplingar. Tack vare sin lilla DN06-diameter och höga mekaniska hållfasthet möjliggör denna typ av slang transport av arbetsmediet på platser med begränsat installationsutrymme.

Design och konstruktion av termoplastslangar

Designen på termoplastslangen DN06 2SP 1100 bar skiljer sig avsevärt från klassisk hydraulslangar tillverkade av syntetiskt gummi. Slangkärnan är tillverkad av termoplast med hög kemisk resistens och resistens mot hydrauloljor. Detta material ger också utmärkt dimensionsstabilitet och motståndskraft mot deformation vid höga driftstryck. Förstärkningslagret i denna modell består av två stålflätor, vilka ansvarar för slangens rivhållfasthet och motståndskraft mot tryckpulser. Den dubbla stålflätan ökar slangens motståndskraft mot materialutmattning och säkerställer säker drift i hydrauliska system med mycket höga tryckparametrar. Slangens yttre beläggning är tillverkad av ett material som är motståndskraftigt mot nötning, väderpåverkan och mekaniska skador. Detta gör att slangen kan användas i både industriella installationer och mobila hydrauliska system som används i specialmaskiner.

Funktionsprincip i ett hydraulsystem

Termoplastslangen DN06 2SP fungerar som en ledning i ett hydraulsystem som transporterar arbetsmediet mellan enskilda systemkomponenter. Oftast är det hydraulolja som överför hydraulisk energi från pumpar till mottagare såsom hydraulcylindrar, ventiler eller hydrauliska verktyg. Tack vare sin design kan slangen säkert överföra mycket högt driftstryck utan risk för läckage eller skador på slangstrukturen. Strukturell stabilitet och hög mekanisk hållfasthet säkerställer att slangen bibehåller sina egenskaper även vid intensiv användning i krafthydrauliska system. I hydrauliska system används DN06-slangen ofta med komponenter som hydraulkopplingar, hydrauliska snabbkopplingar och mätanslutningar. Rätt val av slangkopplingar och parametrar är avgörande för säker drift av hela hydraulsystemet.

Tekniska normer och standarder

Hydraulslangar som används i krafthydrauliska system tillverkas i enlighet med specifika tekniska standarder. De vanligaste standarderna inkluderar DIN, ISO, EN och SAE. Dessa standarder specificerar krav för slangars mekaniska hållfasthet, motstånd mot arbetstryck och säkerhetsparametrar. När det gäller högtrycksslangar är parametrar som arbetstryck, sprängtryck och motstånd mot tryckimpulser särskilt viktiga. Tillämpning av lämpliga produktionsstandarder säkerställer repeterbar kvalitet hos hydraulslangar och deras säkra användning i industriella installationer.

Tillämpning av DN06 termoplastslang

Den termoplastiska slangen DN06 2SP 1100 bar används i många krävande hydrauliska applikationer. Tack vare sin mycket höga tryckhållfasthet används den främst i högtryckssystem och i installationer som kräver hög tillförlitlighet. Dessa slangar används bland annat i kraftsystem för hydrauliska högtrycksverktyg, testinstallationer och i krafthydraulisk mätutrustning. De används också ofta i krafthydrauliska tjänster och laboratorieinstallationer där arbetsmediet måste ledas vid mycket högt tryck. I många industriella applikationer används DN06 termoplastslangar även i kraftsystem för hydrauliska verktyg från tillverkare som Enerpac, där slangar med mycket hög tryckhållfasthet krävs.

Skillnader från andra hydraulslangar

Jämfört med klassiska hydraulslangar kännetecknas termoplastslangar av betydligt högre motståndskraft mot mycket höga driftstryck. Standard 1SN- eller 2SN-hydraulslangar som används i industriella installationer arbetar vanligtvis vid tryck på flera hundra bar, medan DN06-termoplastslangar kan arbeta vid tryck som överstiger 1000 bar. En ytterligare fördel med termoplastslangar är deras lägre vikt och mycket goda kemiska resistens. Termoplastiskt material absorberar inte hydraulolja och är mycket motståndskraftigt mot miljöfaktorer. Därför används dessa slangar främst i specialiserade installationer som kräver mycket höga tryckparametrar och hög driftsäkerhet.

Vanligaste misstagen vid val av högtrycksslangar

Ett av de vanligaste misstagen är att välja en slang med för lågt arbetstryck jämfört med hydraulsystemets parametrar. I högtryckssystem kan detta leda till slangskador eller läckor. Ett annat misstag är felaktig matchning av spetsar och anslutningsgängor. Olika gängstandarder används inom krafthydraulik, såsom BSP, NPT eller JIC, därför har valet av lämplig hydraulkoppling en direkt inverkan på systemets täthet. Ett annat vanligt problem är användningen av slangar utan tillräckligt mekaniskt skydd i områden som utsätts för nötning eller mekaniska skador.

SAE 100 R7 Termoplastslang med 2 flätor

• Inre lager: polyester resistent mot hydrauloljor, luft och vattenbaserade vätskor.
• Förstärkning: 2 höghållfasta flätor.
• Yttre lager: polyuretan, resistent mot olja, nötning och väderförhållanden.
• Temperaturintervall: -40ºC till +100ºC konstant, begränsad till +65ºC för luft och vattenbaserade vätskor.
• Standarder: SAE 100 R7, EN 855 R7, ISO 3949, SAE J 517 / DIN 24951.

Vanliga frågor

Kan termoplastslangen DN06 2SP fungera vid ett tryck på 1100 bar?
Ja. Slangkonstruktionen är konstruerad för användning i högtryckssystem och möjliggör säker överföring av arbetsvätskor vid mycket höga tryck.

Kan termoplastslang användas med hydrauliska snabbkopplingar?
Ja. Slangen kan användas med olika typer av hydraulkopplingar och snabbkopplingar, förutsatt att lämpliga kopplingar och tryckparametrar väljs.

Är termoplastslangen lämplig för hydraulolja?
Ja. Det termoplastiska materialet som används i slangkonstruktionen är resistent mot hydrauloljor och många andra medier som används i krafthydraulik.

Kan DN06-slangen användas i högtryckshydrauliska verktyg?
Ja. Denna typ av slang används ofta i system som förser högtryckshydrauliska verktyg.

Är termoplastslang mer hållbar än gummislang?
I många högtrycksapplikationer kännetecknas termoplastslangar av större motståndskraft mot mycket höga tryck och bättre strukturell stabilitet.
