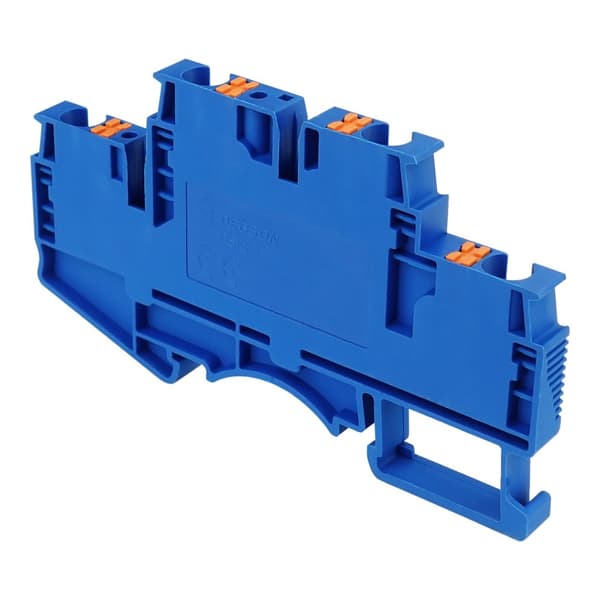

DSKK4 Fjäderbelastad kopplingsplint
2-nivås, blå, 4-tråds

En elektrisk installation bestående av flera ledare måste säkerställa strömmens kontinuitet i kretsen. Genomkopplingskopplingsplintar är monterade på en TH/TS 35 DIN-skena och möjliggör anslutning och skarvning av ledningar. DSKK4-seriens kopplingsplintar möjliggör snabb och bekväm anslutning av ledningar med ett tvärsnitt på 0,2 - 4 mm2 (24 - 10 AWG) med hjälp av fjäderklämmor. Kopplingsplintarnas höljen är tillverkade av högkvalitativ PA66- och UL94V-0-plast. Alla metalldelar i kopplingsplinten är tillverkade av en belagd kopparlegering. Skenkontakterna har genomgått ett flertal tester som bekräftar deras kvalitet och hållbarhet. 2-nivåkontakten möjliggör anslutning av fyra ledare på två spår.

Funktioner hos DSKK2.5-skenekopplingsplint:

fjäderplintar - enkel och snabb montering av ledningar

montering på DIN 35-skena

2-vägs kopplingsplint för anslutning av fyra ledningar

märkspänning 500 V

märkström 32 A

trådtvärsnitt 0,2 - 4 mm2 (24 - 10 AWG)

färg blå

högkvalitativt material

kopparlegeringsterminaler

tillämpning
kopplingsblock för ledningar med fjäderklämma
terminaltyp
skena
antal nivåer 2 antal terminaler terminaler per nivå
2
totalt antal terminaler 4 montering på DIN-skena 35
ja

elinstallation

fjäderterminal
konstruktion

kopparlegering

bur i högkvalitativt stål

max. Ledararea
4 mm2 märkspänning 500 V märkström
32 A Ledarområde

24 - 10 AWG

0,2 - 4 mm2

avisoleringslängd

10-12 mm

Driftstemperatur

från -40 ℃ till + 105 ℃

Mått

Grundkontaktfärg

blå

d CE-försäkran om överensstämmelse

ja

d RoHs-direktivet

ja

Tillbehör

Plintmarkörer - ZB5-10P
Ändplatta - D-DS2.5-01P
Insticksbrygga - DFB2.5-02P

FINNS PÅ VÅRA AUKTIONER

Symbol

DSKK4-01P-12-00A(H)

EAN

5907589335811
