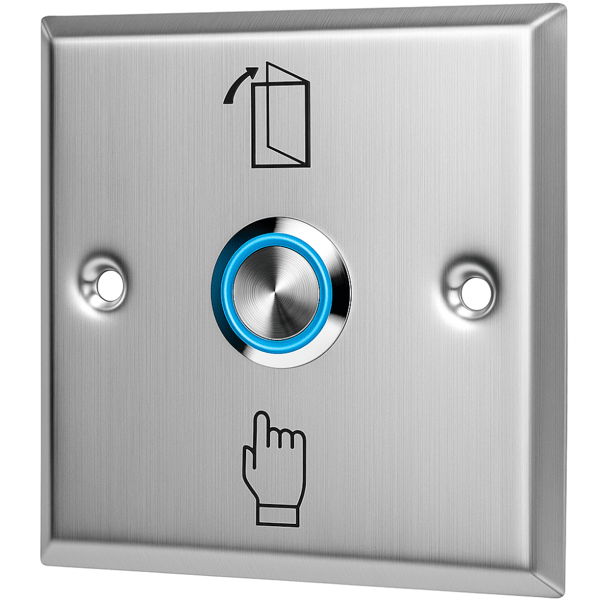

S86L från Spreest för åtkomstkontrollsystem är en robust och pålitlig lösning som möjliggör snabb och enkel öppning av det anslutna elslutblecket.

Denna är designad med hållbarhet och elegans i åtanke och är det perfekta komplementet till alla åtkomstkontrollsystem.

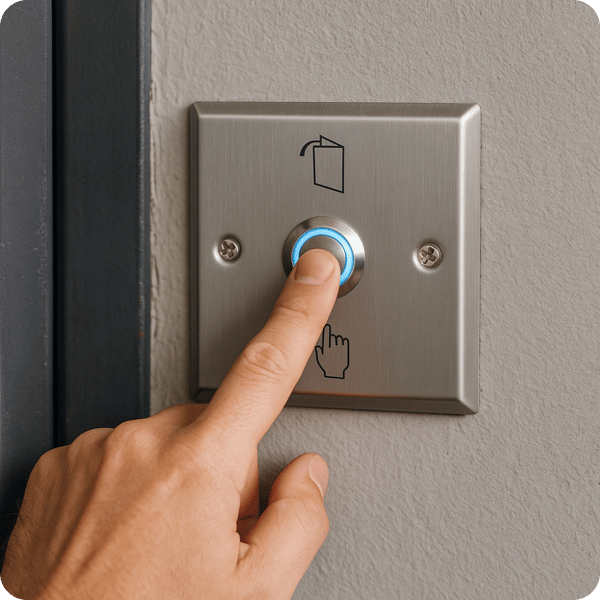

Ytterligare bekvämlighet i form av knappbelysning , vilket kommer att vara användbart i svagt ljus eller på natten .

Tekniska specifikationer

• Kontakttyp: NO, monostabil
• Produkttyp: Utgångsknapp extern/intern
• Montering: Ytmonterad
• Monteringsdiameter: 19 mm
• Kontaktbelastningskapacitet: 3 A / 12–24 V AC/DC
• Material: Rostfritt stål
• Skyddsklass: IP40 (rekommenderas för inomhusbruk)
• Knappbelysning: Ja
• Färg: Silver
• Livslängd: 100000 tryckningar
• Mått: 86 x 86 mm
• Vikt: 0,085 kg

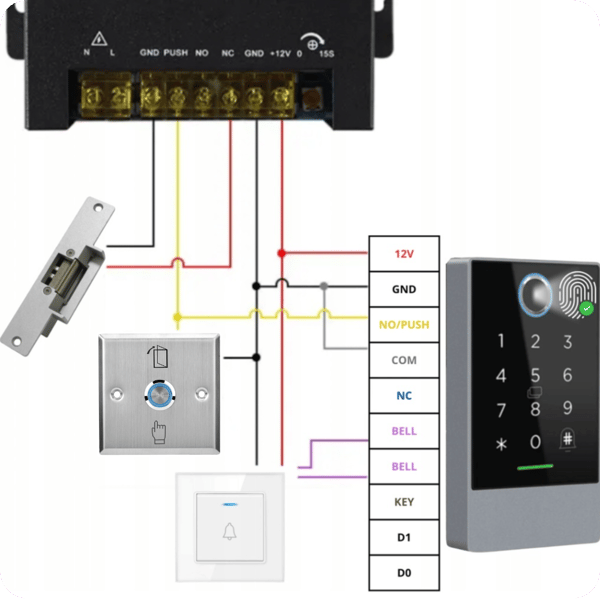

Exempel på integration av utgångsknappen med åtkomstkontrollsystemet

1. Strömförsörjningsanslutning:

Strömingång: Fasledningarna (blå) och neutralledningarna (röd) i strömförsörjningen (AC) är anslutna till L- och N-kontakterna på strömförsörjningsregulatorn (230V 50Hz).

2. Anslutning av elslutbleck:

NO (Normalt öppen) utgång: NO-utgången (gul kabel) på effektregulatorn är ansluten till ena änden av elslutblecket.

COM (Gemensam) utgång: COM-utgången (svart kabel) på effektregulatorn är ansluten till den andra änden av elslutblecket. När den aktiveras sluts kretsen och låser upp elslutblecket.

3. Anslutning av utgångsknappen:

Utgångsknapp: Utgångsknappen (DÖRR UTGÅNG) är ansluten till PUSH-kontakterna (gul ledning) och GND (svart ledning) på strömregulatorn. Genom att trycka på knappen öppnas låset, så att du kan lämna rummet.

4. Anslutning av kombinationslåset:

Strömförsörjning för kombinationslåset: Utgångarna +12V (röd ledning) och GND (svart ledning) på strömregulatorn är anslutna till motsvarande kontakter på kombinationslåset och förser enheten med ström.

Låskontroll: Utgångarna NO/PUSH (gul kabel) och COM (grå kabel) på strömkontrollen är anslutna till motsvarande kontakter på kombinationslåset, vilket gör att låset kan styras med en inmatad kod.

5. Ansluta en trådbunden dörrklocka:

Ringklocka: Ringklockans kablar är anslutna till KLOCKA-kontakterna (lila kabel) på strömkontrollen, vilket gör att en ljudindikering ljuder vid inträde.

Satsen innehåller

• 1x Utgångsknapp EB-12A
• 1x Set med monteringstillbehör

I vårt erbjudande hittar du andra kompletterande produkter för åtkomstkontrollsystem.
