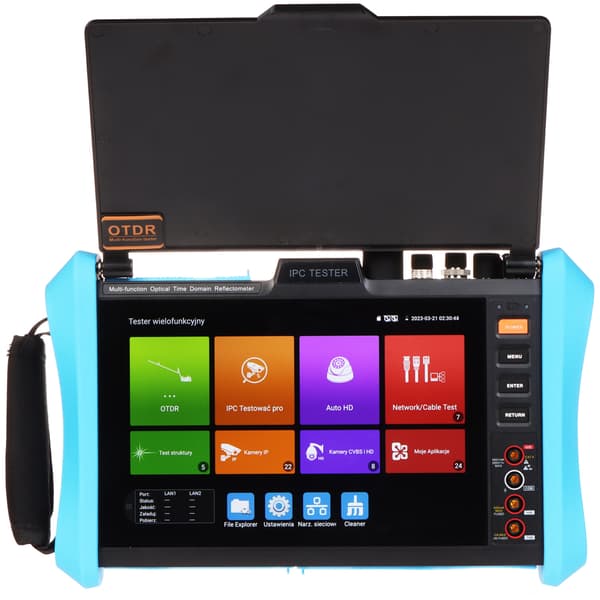

Optisk reflektometer (OTDR) med en multifunktionell AHD-, HD-CVI-, HD-TVI- och IP-kameratestare med många ytterligare funktioner som behövs vid uppstart av CCTV- och fiberoptiska installationer.

• Optisk reflektometer (OTDR): Optisk våglängd: 1310 nm / 1550 nm, Dynamiskt omfång: 28/26 dB, Brett mätområde ≤ 105 km, Mätfel: ± (1 m + 5×10-5× avstånd + samplingsintervall), Kontakter: SC, Mättid: 5 s, 10 s, 15 s, 30 s, 1 min, 2 min, 3 min
• Optisk effektmätning: Optisk effektmätning i fiberoptiska nätverk (ST- och SC-adaptrar) Optisk våglängd: 850, 1300, 1310, 1490, 1550, 1625 nm Räckvidd: -70 ... +10dBm
• VLS (VFL) - visuell fiberoptisk felsökare: LD-laser, 650 nm, 10 mW Räckvidd 8 km
• Visuell standard: AHD- 8Mpx, HD-CVI- 8Mpx, HD-TVI- 8Mpx, TCP/IP- 8K, CVBS-PAL/NTSC
• Skärm: 8 " IPS - kapacitiv pekskärm, 1920 x 1200 px

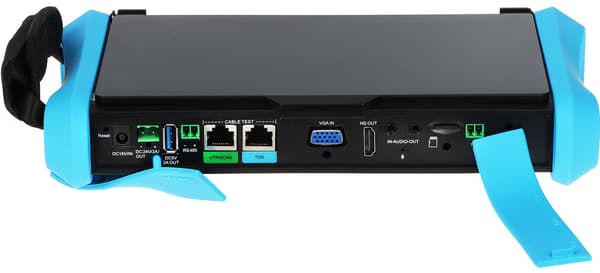

• Videoingång: 1 st. AHD/HD-CVI/HD-TVI/ HD-SDI /CVBS - BNC-uttag, 1 st. HDMI, 60 fps, 4K, 1 st. VGA
• Videoutgång: 1 st. HDMI 4K
• LAN-port: 2 st. - Stöd för PoE-kameror och switchar
• Ljudingång: 1 st. Minijack
• Ljudutgång: 1 st. Minijack
• Videosignalnivåmätare: Ingen
• Videosignalgenerator: Ingen
• Seriella portar: RS-485
• Protokoll: Stöd för över 30 RS485-protokoll: Pelco-D, Pelco-P, YAAN, YAAN-O, YAAN-1, SAMSUNG, PANASONIC, Lilin-FAST, Lilin-MLP2, MOLYNX, MINKING A01, Fastrax, CBC, LC-NEW, WV-CS850, SONY-EVI, LG-MULTIX, DAT-SD, VICON, Vcltp, DH-YTC 06, Santachi, Bosch OSRD, TeleEye DM2, HD 600, Hikvision, KALATEL ASC, AD 168(M-B), SAMSUNG SPD, Siemens, Cohu, MINKING B01, ALEC
• Överföringshastighet: 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 115200 b/s
• Test av partvinnad kabel eller telefonlinje: Test av UTP- eller telefonkabelanslutningar avslutade med en RJ-45-kontakt
• RS-485-linjetest: Test av data från styrenheten (kommandon är (visas i hexadecimal)
• Wi-Fi-modul: Ja
• Identifiering av ledningar i knippet: Ja
• Ljudtest: Ja
• Digital multimeter: Mätning: spänning, ström, resistans, kontinuitetstest, diodtest, elektrisk kapacitans
• TDR-reflektometer: Detektering och lokalisering av kabelbrott (endast UTP), 180 m (max)
• Drift som strömkälla: 5 VDC/ 2 A från USB-port, 12 VDC/ 3 A, 24 VDC/ 2 A, 48 V (PoE, LAN), 24 W

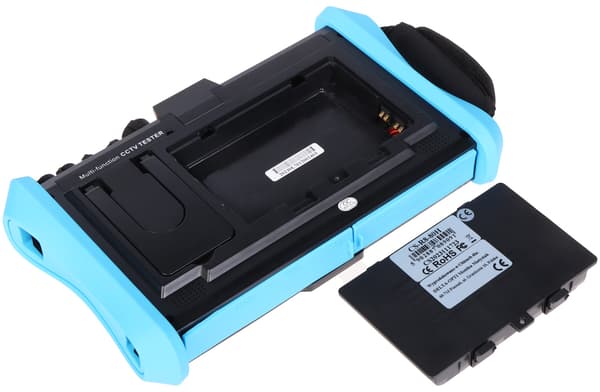

• Batteriströmförsörjning: 7,4 litiumjonbatteri 7800 mAh, 12 VDC/ 2 A (strömförsörjning ingår)
• Beräknad batteritid: ≤ 11 timmar

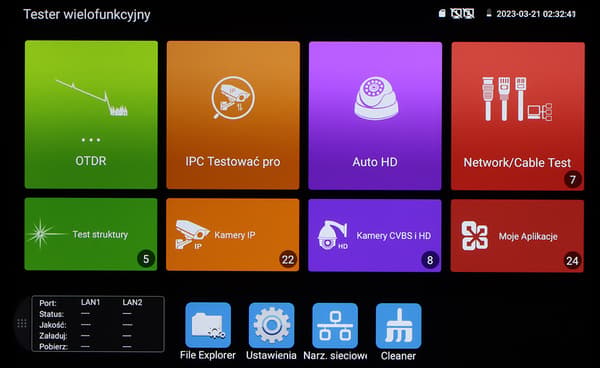

• Användning: Grafisk meny - pekskärm och knappstyrning
• Driftstemperatur: -10 °C ... 50 °C
• Tillåten relativ omgivningsfuktighet: 30 % ... 90 %
• Vikt: 1,35 kg
• Mått: 274 x 170 x 48 mm

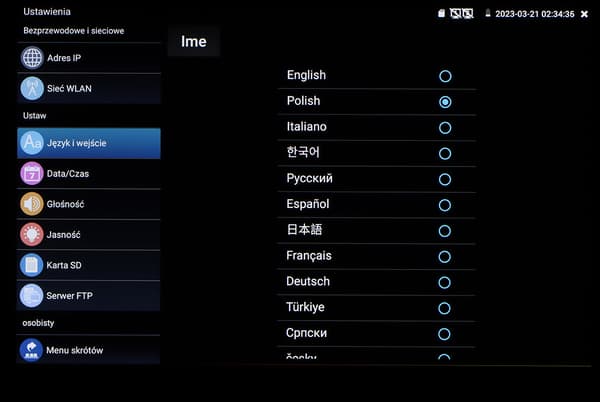

• Språk som stöds: Polska, engelska, bulgariska, tjeckiska, franska, grekiska, spanska, tyska, portugisiska, ryska, turkiska, italienska
• Garanti: 2 år

Valda funktioner:

• Optisk reflektometer (OTDR)
• AHD-kameratest
• HD-CVI-kameratest
• HD-TVI-kameratest
• Kameratest HD-SDI
• PAL/NTSC-kameratest
• IP-kameratest - Stödda bildkomprimeringsmetoder: H.265, H.264, MJPEG
• Söka och visa IP-kameror som är kompatibla med Onvif
• Styra motorer och PTZ-kameror (speed dome)
• Visa IP-kameror med hjälp av inbyggda applikationer - DH-testverktyg, Hik-testverktyg, UNV-testverktyg, HuaWei-verktyg, TP-Link-verktyg, EZView
• Inbyggd kamera (möjlighet att ta foton och spela in videor)
• Inbyggd webbläsare - Google Chrome
• Övervaka LAN-anslutningar
• IP-adressskanner
• PING - länktestning med ICMP-paket
• Identifiera den anslutna porten i switchen
• Testare för tvinnad parkabel
• Kabelspårningsapplikation - enkel kabellokalisering i röriga buntar
• Samarbete med PoE-kameror och switchar
• PoE-effektmätare
• DC 5V / 12V / 24V / 48V strömkälla
• TDR-reflektometer
• Optisk effektmätare
• VLS (VFL) - visuell felsökare för optiska fibrer
• Datamonitor - RS-485 serieportmonitor
• Laseravståndsmätare: 100 m ± 3 mm
• Digital multimeter - digital multimeter
• Ljudtest
• Hotspot - Wi-Fi
• Inspelning och uppspelning
• Installerad VLC Media Player-applikation - möjlighet att spela multimediafiler i många populära format (.mp3, .mp4, .avi, .mpeg med flera)
• Kalkylator
• Installerade Quickoffice-paketet - skapade och läste .docx-textdokument, .xlsx-kalkylblad och .pptx-multimediapresentationer
• Inbyggd ficklampa
• Möjlighet att ändra visat tema och bakgrund
• Android 10

Fullständigt produktnamn:

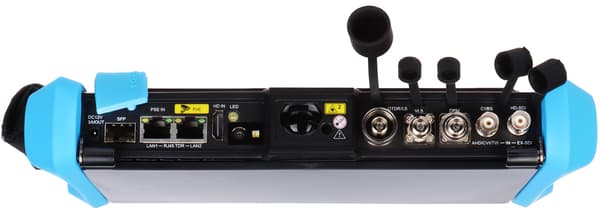

OPTISK REFLEKTMÅTE (OTDR) MED CCTV-TESTARE CS-R8-80H
