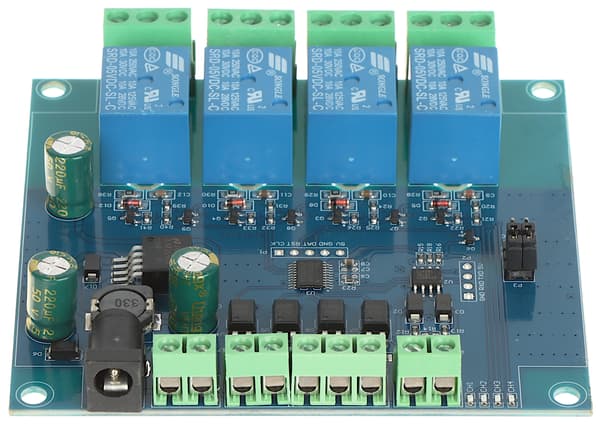

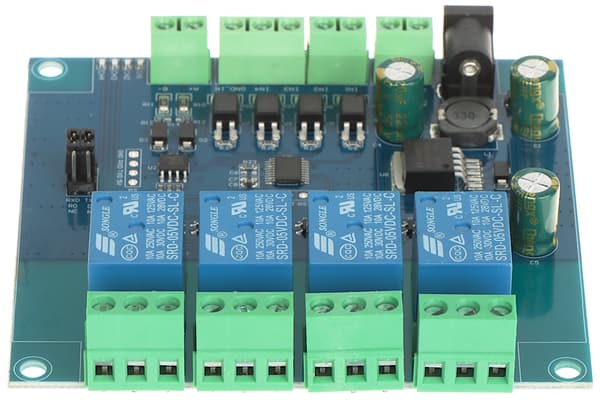

4R-D7 Modbus RTU relämodul

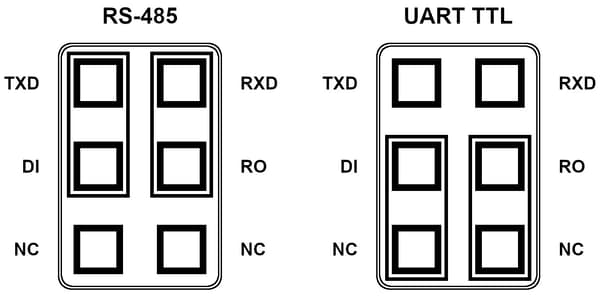

4R-D7-modulen låter dig styra 4 reläer med hjälp av Modbus RTU-protokollet. Kommunikation med enheten kan ske via RS-485- eller UART TTL-gränssnittet. Dessutom har enheten 4 styringångar skyddade av optokopplare (ingångsspänningsområde: 3,3 V ... 30 V). Spänningen från styringångarna strömförsörjer inte reläspolen direkt. Obs: Styrgränssnittet väljs med hjälp av byglar som finns på kortet. Det är inte möjligt att styra utgångarna med båda kommunikationsvägarna samtidigt.

• Styrning: RS-485/ uart TTL
• Protokoll: Modbus RTU
• Baudhastighet: 4800 / 9600 / 19200 b/s (standard: 9600 b/s)
• Antal ingångar: 4 st.
• Antal reläutgångar: 4 st.
• Kontaktbelastningskapacitet: 10 A / 250 VAC, 10 A / 30 VDC
• Utgång: 4 x NO/NC
• Strömförsörjning: 7 V ... 24 VDC (strömförsörjning ingår ej)
• Vikt: 0,092 kg
• Mått: 93 x 91 x 20 mm
• Garanti: 2 år

Utvalda funktioner:

• LED-indikering
• Styringångar skyddade av optokopplare, vilket möjliggör användning av styrsignaler med spänningar i intervallet 3,3 V DC ... 30 V DC
• UART-gränssnittsingången är anpassad till guldstiften för signaler med spänningar anpassad till TTL-nivån (3,3 V DC / 5 V DC)
• Möjlighet att konfigurera enhetens adress (med sparande av inställningarna efter strömavbrott) i intervallet 1 - 255 (standardadress 255)
• Möjlighet att ställa in reläets aktiveringsfördröjning (basenhet: 0,1 s, värdeområde: 0,1 s ... 6553,5 s)
• Skydd mot omvänd polaritet hos ingångsspänningen
