AB-böj 90° M16x1.5 10L

Böjkoppling - utvändig gänga på ena sidan, rörlig mutter på den andra. Denna koppling som används i hydrauliska system möjliggör förläggning av ledningar i kanaler, även i rät vinkel. Finns med tum- och metrisk gänga. Finns även som reduceringskoppling. Tillverkad av högkvalitativt automatstål. Belagd med en korrosionsskyddande zinkbeläggning i vit passivering. Tillverkad av ett smitt monoblock. Komponenterna är inte lödda! De finns i lätta L- och tunga S-versioner.

Applikation:

Det används ofta i hydrauliska system inom jordbruk, skogsbruk, bygg och industri.

Standardiserad lättviktskontakt med konisk självtätande klämning vid åtdragning. Utformad för att ansluta två ledningar eller för att ansluta till andra kontakter med samma koniska system.

Ytterligare data:

Gängdiameter M16X1.5

Ytterdiameter [mm]: 15,6-15,9

Innerdiameter [mm]: 14,2–14,6

Tekniska data:

Klämningskonvinkel: 24° (typiskt för polsk standard)

Nominell diameter för passagen:

Tråd på ena sidan: extern metrisk 16X1.5

Tråd på andra sidan: intern metrik 16X1.5

Tråd på andra sidan: intern metrik 16X1.5 views: 2; background-color: #ffffff; overflow-wrap: break-word; font-variant-ligatures: normal; font-variant-caps: normal; -webkit-text-stroke-width: 0px; text-decoration-style: initial; text-decoration-color: initial;">Nominellt tryck: 315 bar

Version: light

markera av Cast: 604206.1

märke av Parker Ermeto: EW10LOMD

beteckning enligt Vitillo: LME10LFE10L.1

alternativ beteckning: 2C9-16

Skruvarmbågsled

Justerbar hane-böj

Vinkelkoppling med mutter Typ: Tn 119

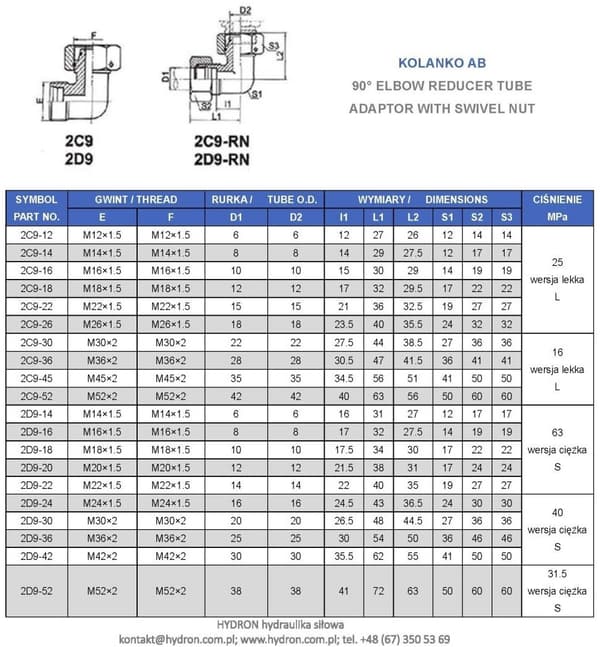

Illustrativt foto, på grund av den annorlunda tekniska processen kan kontakten levereras i en annan visuell version.
