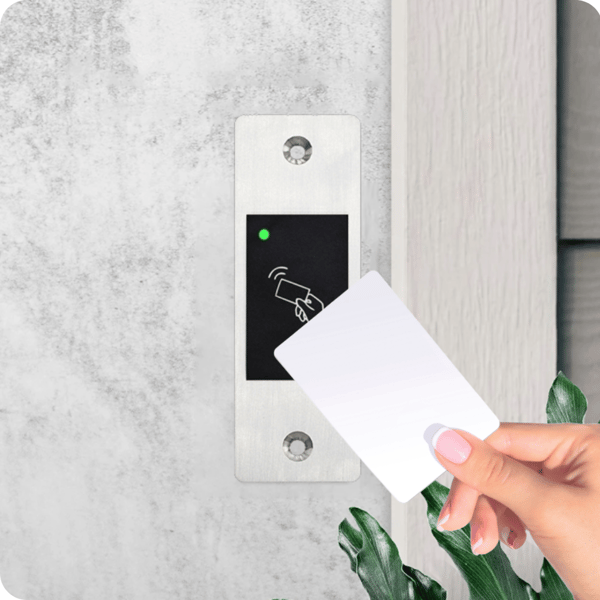

Upptäck ett gediget och bekvämt sätt att effektivt säkra och enkelt kontrollera åtkomsten till dina dörrar.

Det elektroniska låset Spreest är en kombination av högkvalitativt utförande (metall, vattentätt IP66-hölje) med modern RFID-identifieringsteknik (EM 125 kHz-kort).

Tack vare autonom drift och stöd för Mastercard är konfiguration och hantering av auktoriseringar intuitivt och enkelt. daglig användning.

Denna kompakta styrenhet passar perfekt på dörrkarmen och möjliggör säker åtkomst till både ditt hem och ditt företag, lager eller annan anläggning.

Viktiga funktioner

1. Autonom åtkomstkontroll: Inga ytterligare styrenheter krävs - alla inställningar och data lagras i själva enheten.

2. Vattentätt metallhölje (IP66): Perfekt för utomhusbruk, garanterar motståndskraft mot regn, fukt och olika väderförhållanden. 3. Stöd för 3000 kort: Stor användarkapacitet - perfekt för företag, lager eller anläggningar med många anställda eller gäster. 4. Inkluderat administrationskort (Master Card): Ger en snabb och intuitiv möjlighet att lägga till eller ta bort åtkomstbehörigheter utan komplicerad programmering. 5. Låsläge: Gör att dörren kan hållas öppen hela tiden (t.ex. vid inkörning av varor eller under underhållsarbete). 6. Trefärgad LED-indikator: Informerar snabbt om enhetens aktuella status (röd/gul/grön), så att du vet om låset är låst, i programmeringsläge eller olåst. 7. Brett utbud av anslutningsmöjligheter: Enheten kan användas med olika typer av strömförsörjning (9–24V DC), elslutbleck (NO/NC) och även samverka med en utgångsknapp (REX) – detta garanterar flexibel installation i olika anläggningar. 8. Säkerhet vid användning: Låset har inbyggt skydd (inklusive en 1N4004-diod) för att skydda mot överspänningar. Du kan säkert använda enheten i professionella åtkomstkontrollsystem.

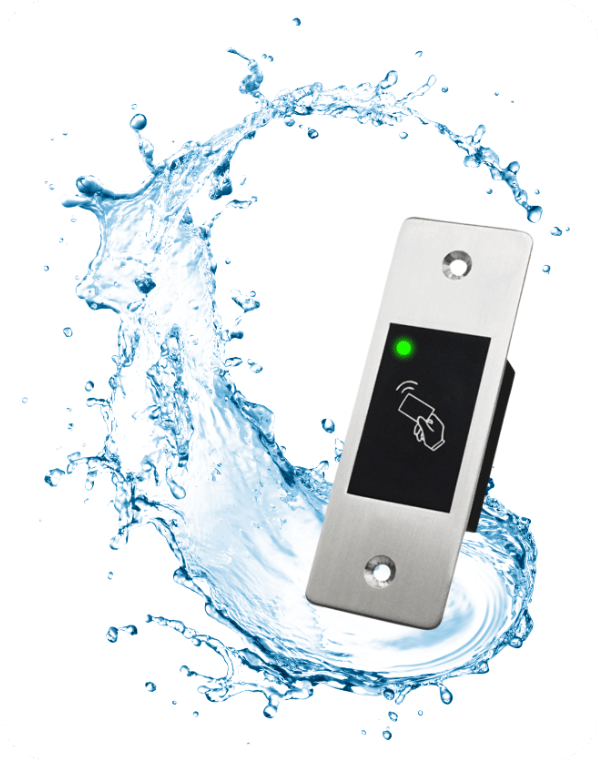

IP66 vattentät

Det vattentäta IP66-höljet ger tillförlitligt skydd mot regn, fukt och damm, vilket gör den till ett utmärkt val för montering på ytterdörrkarmar. Tack vare den solida metallkonstruktionen och speciella tätningar bibehåller enheten full funktionalitet oavsett väder, vilket garanterar säkerhet och kontinuerlig drift.

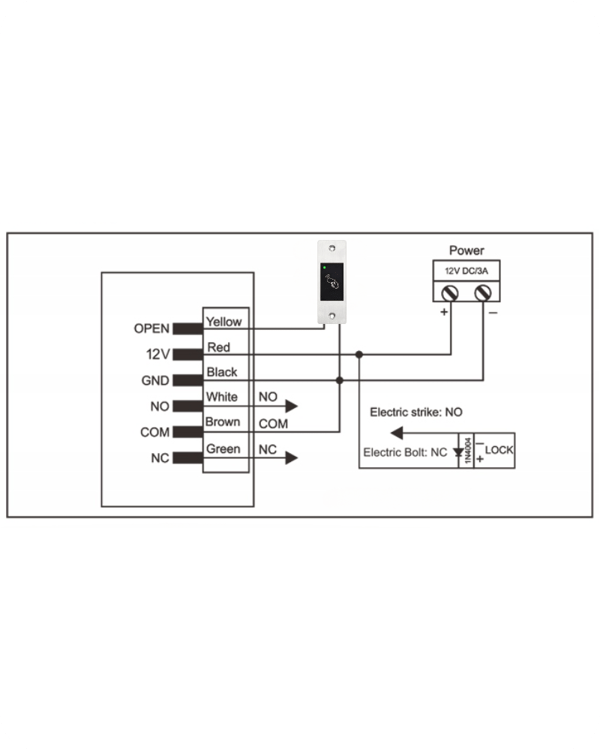

Kopplingsschema

Enheten stöder många funktioner tack vare enkla och flexibla anslutningsalternativ. Nedan följer en beskrivning av varje kabel, dess symbol och dess användning - för både standard och specialiserad strömförsörjning (strömförsörjning för åtkomstkontroll).

Beskrivning av låskabel:

Gul - ÖPPEN - Ingång för knapp för begäran om utgång (REX - Begäran om utgång) - Tillåter att dörren öppnas inifrån.

Röd - 12V - Enhetens strömförsörjning 9-24V DC (vanligtvis 12V DC)

Svart - GND - Jord - gemensam för strömförsörjningen och reläet.

Vit - NO - Normalt öppen reläkontakt - Används t.ex. för NO-typ elektriska slutbleck.

Brun - COM - Gemensam reläledning - Nödvändig vid anslutning av enheter till NO eller NC.

Grön - NC - Normalt öppen Sluten reläkontakt - Används t.ex. för NC-elektromagnetiska lås.

Exempel på tillämpning

Enheten låter dig styra olika åtkomstkontrollelement:

Utgångsknapp (REX): När den trycks in öppnas dörren inifrån - bekvämt på kontor, lager etc.

→ Ansluten till OPEN-kontakten (gul).

Strömförsörjning: Kan anslutas till en vanlig 12V DC-strömförsörjning eller en speciell åtkomstkontrollströmförsörjning (DC 12V/3A).

→ 12V (röd) och GND (svart) kontakter.

Elektriskt slutbleck: Enheten öppnar låset efter att ha läst ett giltigt kort eller fingeravtryck.

→ Ansluten via NO (vit) och COM (brun).

Elektriskt lås / Elektrisk spärr (Elektrisk regel): Används för glas- eller metalldörrar - fungerar i stängt läge.

→ Ansluten via NC (grön) och COM (brun).

Viktigt

*Vid anslutning till en standardströmförsörjning måste en skyddsdiod installeras. 1N4004 (ingår i satsen).

Detta skyddar enheten från skador.

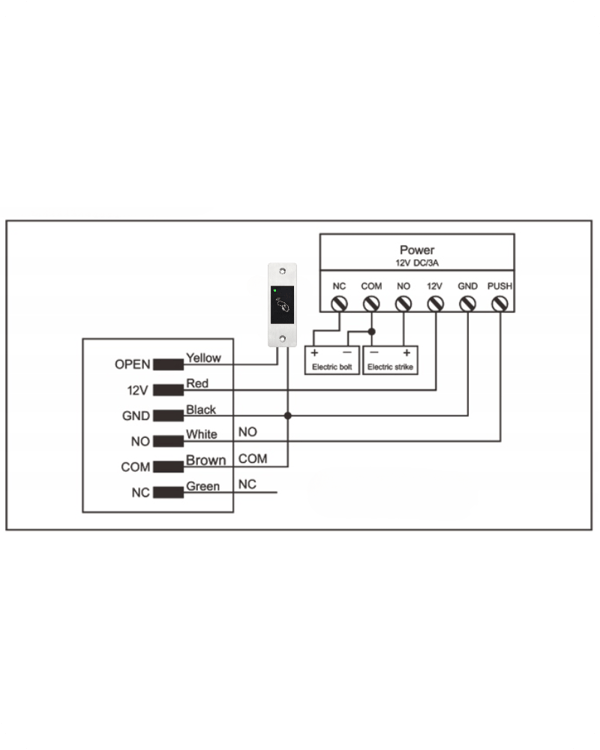

*När en specialiserad strömförsörjning för åtkomstkontroll används behövs ingen diod, och anslutningen görs direkt till lämpliga strömförsörjningsterminaler (NC, NO, COM, PUSH, etc.).

Tack vare detta universella schema kan enheten användas i både enkla heminstallationer och professionella åtkomstkontrollsystem i företag, lager, skolor och andra anläggningar.

Tekniska specifikationer

• Användarkapacitet: 3000 kort
• Matningsspänning: 9–24V DC (konstant, stabiliserad)
• Tyst ström: ≤25mA
• Aktiv ström: ≤100mA
• Närhetskortläsare:
• EM-teknik - närhetskort 125KHz
• Läsavstånd – Cirka 2 cm
• Anslutningar: Reläutgång, Knapp för begäran om utgång (REX)
• Relä:
• Relädrifttid – 0–99 sekunder (standard 5 sekunder)
• Reläutgångsbelastning – Maximalt 2A
• Driftstemperatur: -25℃ ~ 60℃ (-13℉ ~ 140℉)
• Driftsfuktighet: 20%RH ~ 98%RH
• Vattentäthetsklass: IP66
• Färg: Silver och svart
• Material: Kort med zinklegering

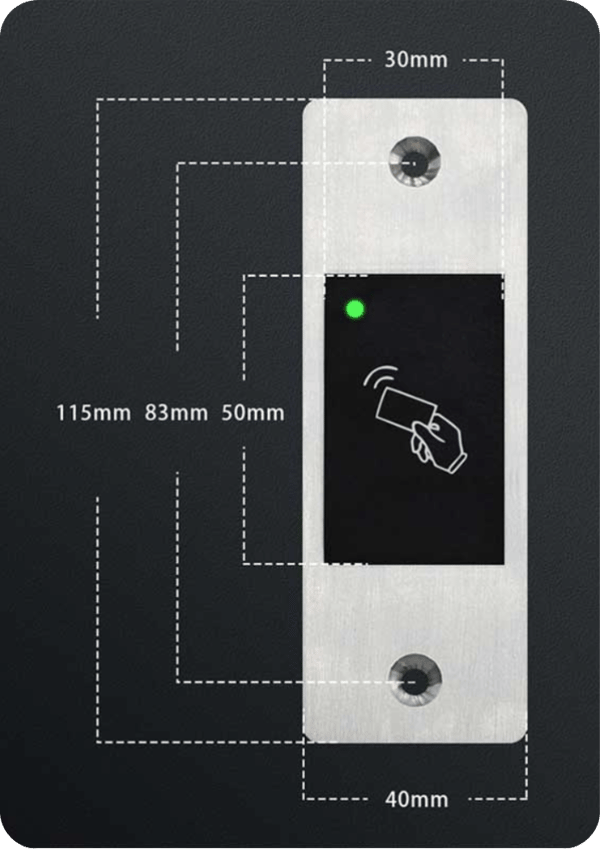

• Mått: 115 mm x 40 mm x 30 mm
• Enhetens vikt: 105 g

Satsen innehåller

• 1x S99 E1 elektroniskt lås
• 1x MasterCard åtkomstkort
• 1x Tillbehörsset Monteringsanvisning
• 1x Bruksanvisning

Instruktioner på polska i elektronisk version finns tillgängliga i den nedladdningsbara bilagan. Du hittar den under vår produktbeskrivning.
