Ankarna är tillverkade av galvaniserat stål.

Idealisk för montering av maskiner, apparater, serieinfästningar (räcken, ledstänger, lagerställ), montering av lätta och medelstora stålkonstruktioner.

De viktigaste parametrarna

• Modell: LE-ZN-16115 (X25)
• Diameter: 16 mm
• Längd: 115 mm
• Max. Tjocklek på det fästa elementet 16/115 mm
• Förpackning: 25 st
• Gänga: M16
• Material: lågkolstål, elektrogalvaniserat

Originalprodukt från det välkända företaget klimas Wkręt-Met ®

Funktioner och fördelar

1. Högsta hållfasthetsparametrar

Den modernaste maskinen och många års erfarenhet har lett till produkter med högsta hållfasthetsparametrar. Våra ankare är avsedda som en professionell lösning för de mest kritiska strukturella anslutningarna.

2. Brandmotstånd R30 - R120.

Ankarna har brandmotstånd som påverkar anslutningarnas säkerhet vid brand. Brandmotståndet bestämt från R30 till R120 gör att du kan hitta en ekonomisk anslutning för alla typer av industrier, anpassad till den erforderliga brandmotståndsklassen.

3. Snabb och enkel installation

Genom att hamra in ankaret i ett förborrat hål och dra åt det.

4. Omedelbar lastkapacitet.

5. Håldiameter lika med ankarskaftets diameter.

6. Levereras fabriksintegrerad med mutter och bricka.

7. Kallformat stål förhindrar att skaftet går sönder under indrivning och åtdragning.

Exempel på substrat och tillämpning

A. Standard, oarmerad och icke-sprucken betong, klass C20/25 ÷ C50/60

• Statiska och kvasistatiska laster,
• ankare med brandmotståndskrav,
• installation av maskiner och anordningar,
• installation av barriärer,
• installation av ledstänger,
• installation av balustrader inuti byggnader,
• installation av ståltillbehör och dekorativa element element,
• installation av lätta och medeltunga metallkonstruktioner inuti byggnader.

Produktspecifikationer

• [dw] ankardiameter: Ø 16,0 mm
• [Lw] ankarlängd: 115 mm
• [Tfix] max. användbar längd: -/15 mm
• Nyckelstorlek: SW-24
• [dp] brickans ytterdiameter:23,8 mm
• Gänga: M16
• Antal per förpackning: 25 st.
• Material: Förzinkat stål

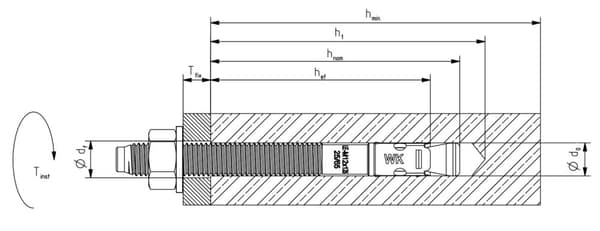

Installerat ankare

• Borrdiameter [upp till]: 16 mm
• Håldiameter i monterat element [df] ≤ 18 mm
• Åtdragningsmoment [Tinst]: 100 Nm
• Maximal tjocklek på fast element [Tfix]: -/15 mm
• Effektivt förankringsdjup [hef]: 85 mm
• Minsta tjocklek på underlaget [hmin]: 170 mm

Förankringselement

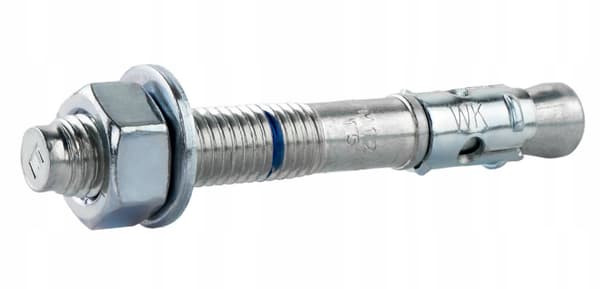

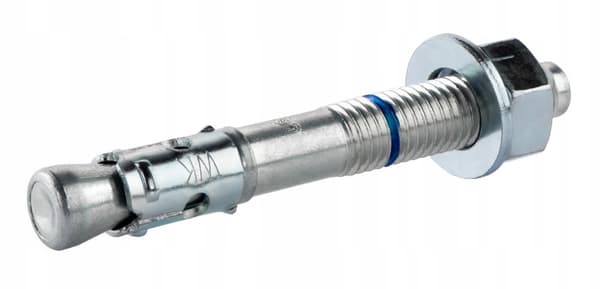

Det mekaniska ankaret LE-ZN består av en gängad tapp med en expansionskon, ett expansionsband, en sexkantig mutter och en bricka. Det är tillverkat av lågkolstål och är förzinkat för korrosionsskydd. Fixering sker genom att dra åt muttern med lämpligt vridmoment, vilket gör att expansionsbandet rör sig och skapar ett permanent ankare i underlaget.

Certifikat

• Europeiskt certifikat ETA-20/0640 - en garanti för högsta kvalitet
• Ankare vi erbjuder kännetecknas av högsta kvalitet och kan säkert användas inom byggbranschen. Vi gör allt för att säkerställa att de produkter som levereras till våra entreprenörer är säkra och anpassade för specifika uppgifter.

Produktvideo

(kopiera länken och klistra in den i webbläsarfönstret)

https://youtu.be/4h0i9oVf-6g

Installationsmetod

Kom ihåg följande under installationen:

• Ankare bör installeras så att armeringen i underlaget inte skadas,
• Borrhålets djup bör vara minst 10 mm längre än förankringsdjupet för kontaktdonet - detta möjliggör korrekt installation av det mekaniska ankaret i hålet,
• Det borrade hålet bör rengöras, åtminstone genom att borra dubbelt för att avlägsna borrdammet. Hål som borras vertikalt nedåt kräver djupare borrning eller att man blåser ut det ackumulerade borrdamm.

Klimatankare – det vanligaste valet bland proffs

Du hittar ett komplett utbud av ankarstorlekar på våra andra auktioner.

*Måttbandet på bilden ingår inte i setet (det används bara för att visualisera ankarets dimensioner)
