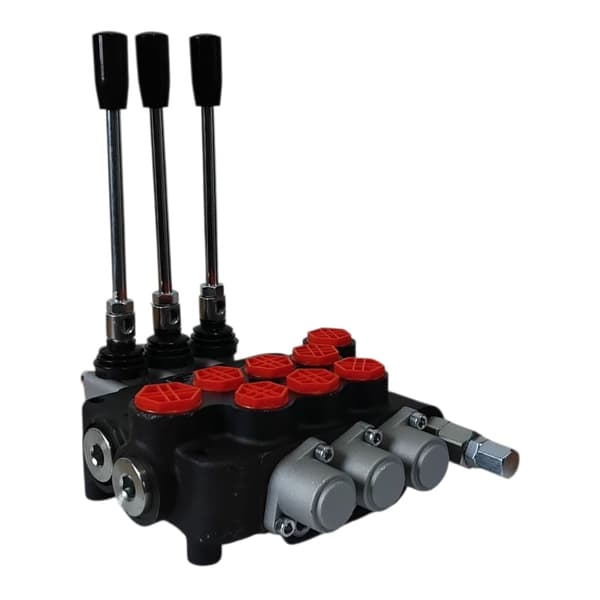

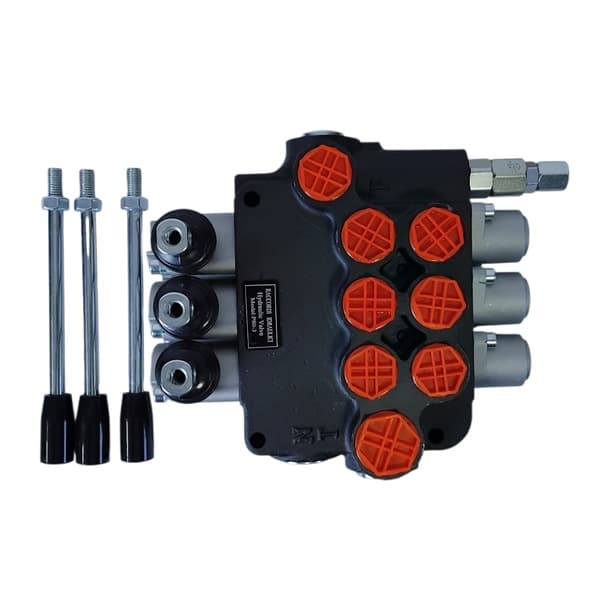

Hydraulfördelare 80L 3-sektions monoblock

Vad är en hydraulfördelare 80L 3-sektions monoblock?

Hydraulfördelaren 80L 3-sektions monoblock är ett element som styr oljeflödet i krafthydrauliska system. Dess uppgift är att rikta hydrauloljeflödet till lämpliga behållare, oftast till hydraulcylindrar, vilket möjliggör arbetsrörelser i maskiner och apparater. Denna typ av ventiler används överallt där manuell styrning av flera hydraulkretsar krävs samtidigt. Tre arbetssektioner gör det möjligt för operatören att styra tre oberoende maskinfunktioner från ett enda kompakt block.

Konstruktion av monoblock-hydraulventilen

80L-hydraulventilen är tillverkad i en monoblockdesign. Det innebär att hela ventilhuset bildar ett kompakt block, vilket avsevärt ökar dess hållbarhet och minskar antalet potentiella läckor. Huset innehåller tre sektioner som styrs manuellt med en spak. Varje sektion har sin egen flödesregleringsslid hydraulolja. Spakarna är fjäderbelastade, så de återgår automatiskt till neutralläget när de släpps. Fördelaren är också utrustad med en säkerhetsventil och en backventil, vilka ansvarar för att skydda hydraulsystemet mot överbelastning och säkerställa stabil drift av hela systemet.

Hydraulfördelarens funktionsprincip

Under drift pumpar hydraulpumpen olja in i fördelaren, som sedan leder arbetsmediet till lämpliga arbetsportar som leder till cylindrarna. Beroende på spakens läge kan operatören styra cylinderns rörelse i ena eller andra riktningen. I neutralläget förblir oljeflödet i vila eller leds vidare genom systemet, i enlighet med hydraulsystemets konstruktion. 80L hydrauliska grenrör med 3 sektioner möjliggör samtidig styrning av flera maskinfunktioner, vilket avsevärt ökar arbetseffektiviteten och användarkomforten.

Användningar av 80L hydrauliska grenrör

Grenrör med ett flöde på 80 liter per minut används i många typer av hydrauliska maskiner och anordningar. De finns oftast i jordbruksmaskiner, frontlastare, tippvagnar, byggmaskiner och skogsbruksutrustning. 3-sektioners hydrauliska grenrör är också lämpligt för olika typer av hydrauliska kraftenheter, verkstadsstyrsystem och mobila och industriella hydraulsystem. Tack vare sitt höga flöde kan det användas med effektivare hydraulpumpar, vilket säkerställer effektiv drift av hela systemet.

Driftsparametrar och justeringsalternativ

80L hydrauliska fördelare är konstruerad för användning i system med högt driftstryck. Dess maximala driftstryck är upp till 300 bar, vilket möjliggör användning i krävande hydrauliska system. Enheten har en fabriksinställd överströmningsventil på cirka 180 bar, som kan justeras. Detta gör att fördelarens driftsparametrar kan justeras till ett specifikt hydraulsystem. Fördelarens design möjliggör kompatibilitet med både enkelverkande och dubbelverkande cylindrar.

Hur man väljer rätt hydraulisk fördelare

Valet av hydraulisk fördelare bör bero på flera viktiga parametrar i hydraulsystemet. De viktigaste av dessa är hydraulpumpens kapacitet, antalet arbetssektioner, det maximala driftstrycket och typen av anslutningsgängor. I den här modellen är utgångsgängorna för cylindrarna 1/2 tum, medan tillförsel- och returanslutningarna är anpassade till installationer med högre oljeflöde. Du bör också vara uppmärksam på vilken typ av cylindrar som används i maskinen och fördelarsektionens funktion.

Vanliga misstag vid val av fördelare

Ett av de vanligaste problemen är att använda en fördelare med för lågt flöde i förhållande till hydraulpumpens kapacitet. Detta kan resultera i minskad systemeffektivitet och överdriven uppvärmning av hydrauloljan. Ett annat vanligt misstag är felaktiga anslutningsgängor eller felaktig inställning av säkerhetsventilen. Det är också värt att vara uppmärksam på korrekt anslutning av hydraulledningar och korrekt val av komponenter såsom hydraulslangar, hydraulkopplingar och hydraulcylindrar, som fungerar med grenrör i systemet.

Teknisk support och val av hydrauliska komponenter hos Hydron

Att välja rätt hydraulgrenrör är inte alltid lätt, så det är värt att anlita specialister. Hydron har distribuerat hydrauliska komponenter och tillhandahållit teknisk rådgivning om konstruktion av hydrauliska system i många år. Erbjudandet inkluderar hydrauliska grenrör, hydraulslangar, kopplingar, cylindrar och många andra element som är nödvändiga för konstruktion och modernisering av hydrauliska system. Tack vare den breda tillgängligheten av produkter och teamets erfarenhet är det möjligt att snabbt matcha lämpliga komponenter till en specifik maskin eller installation.

Splitterfunktioner:

• Tresektionsfördelare med en kapacitet på 80 l/min

• Flytande funktion i en sektion med mekanisk spärr

• Styrning av enkel- och dubbelverkande ställdon

• Ventiler med överströmning och retur som standard

• Solid konstruktion, tillverkad i Bulgarien

• Fjäderåterföring av spaken till neutralläget

Tekniska specifikationer

• Antal sektioner: 3 (inklusive en med flytande läge)

• Nominell kapacitet: 80 l/min

• Matningsgänga: BSP 1/2"

• Returgänga: BSP 3/4"

• Gänga för ställdonsutgångar: BSP 1/2"

• Spaklägen: neutral, utfälld, infälld, flytande läge (spärr)

• Driftstemperaturområde: från -40°C till +60°C

• Maximalt driftstryck: 300 bar

• Övertrycksventil: fabriksinställd på 180 bar, justerbar

Vanliga frågor

Är 80L 3-sektions hydrauliska fördelare lämplig för jordbruksmaskiner? Ja, denna typ av fördelare används ofta i frontlastare, tippvagnar och andra jordbruksmaskiner som kräver styrning av flera hydrauliska funktioner.

Har fördelaren en övertrycksventil? Ja, fördelaren är utrustad med en övertrycksventil som skyddar hydraulsystemet mot för högt tryck.

Vilket driftstryck är tillåtet av 80L hydrauliska fördelare? Det maximala driftstrycket är upp till 300 bar, vilket gör att den kan användas i många krafthydrauliska system.

Kan fördelaren fungera med dubbelverkande cylindrar? Ja, fördelaren kan styra både enkelverkande och dubbelverkande cylindrar.

Vad är syftet med den flytande sektionen i en hydraulisk fördelare? Den flytande sektionen tillåter fritt flöde av olja mellan cylinderkamrarna, vilket gör att maskinens arbetselement fritt kan justeras till marken.
