M36X2 låsmutter

Sexkantsmutter

LÅSMUTTER / LÅSMUTTER  [ LÅSMUTTER ]

Tillverkad enligt polsk standard: PN-65/M-73109



Den smala muttern, eller som andra kallar den, låsmuttern, har flera tillämpningar inom krafthydraulik. Den kan användas tillsammans med en koppling som tätningselement. Används även för att fästa snabbkopplingar på fasta element, t.ex. en lastare. Tillverkad av automatstål, förzinkad.

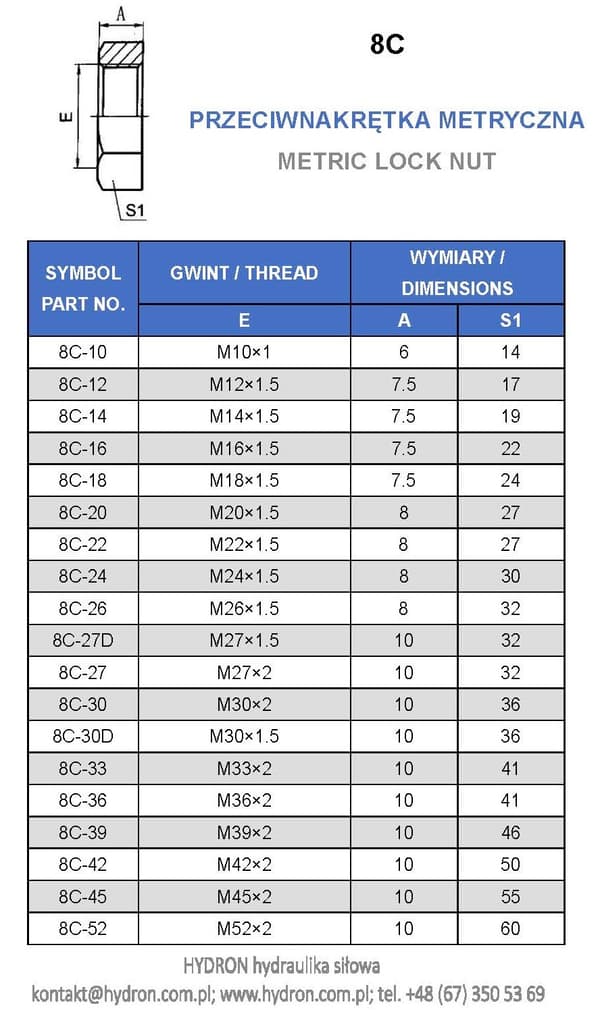

Gänga
[mm]

S
[mm]

Höjd
[mm]

Symbol

M8x1

14

6

  PN-109 M8x1

M10x1

17

  PN-109 M10x1

M12x1.5

  PN-109 M12x1.5

M14x1.5

19

7

  PN-109 M14x1.5

M16x1.5

22

  PN-109 M16x1.5

M18x1.5

24

  PN-109 M18x1.5

M20x1.5

27

8

PN-109 M20x1.5

M22x1.5

30

PN-109 M22x1.5

M24x1.5

32

  PN-109 M24x1.5

M27x2

36

PN-109 M27x2

M30x2

41

  PN-109 M30x2

M33x2

  PN-109 M33x2

M36x2

46

9

PN-109 M36x2

M39x2

50

  PN-109 M39x2

M42x2

  PN-109 M42x2

M45x2

55

  PN-109 M45x2

M48x2

60

  PN-109 M48x2

M52x2

65

10

PN-109 M52x2

M56x2

70

PN-109 M56x2

M60x2

75

  PN-109 M60x2

beteckning av Cast: 108713

Parker Ermeto-beteckning: GM28LCFX

Beteckning enligt Rastella Serienummer: TN102/118-28L/25S

SYMBOL: 8C-36

beteckning av Vitillo: CPDL28S25
