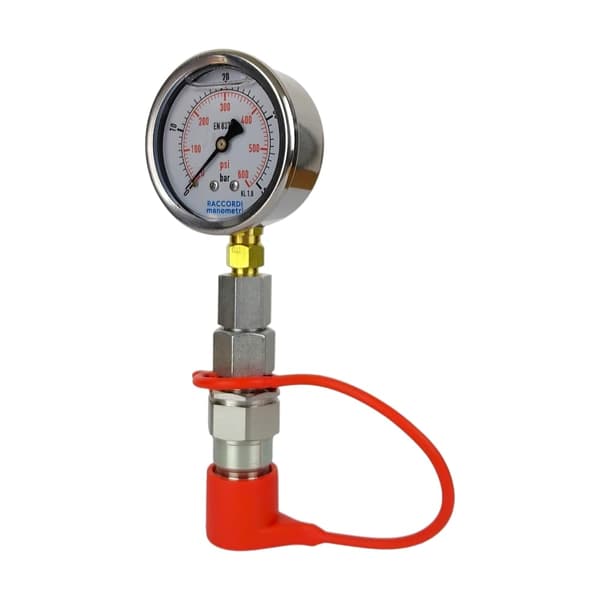

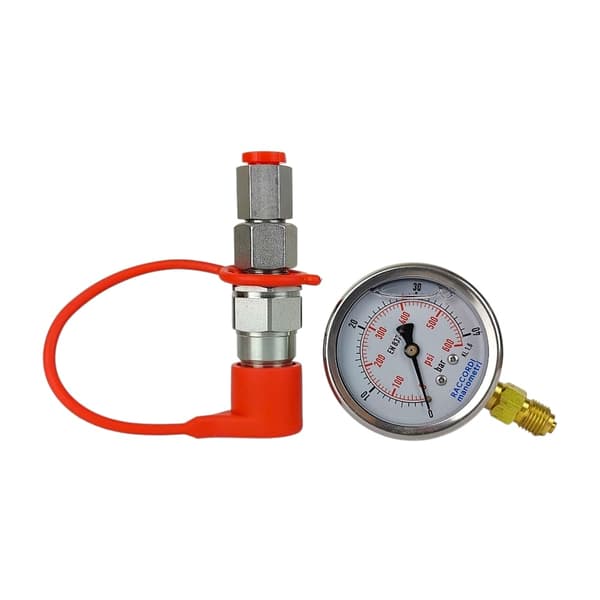

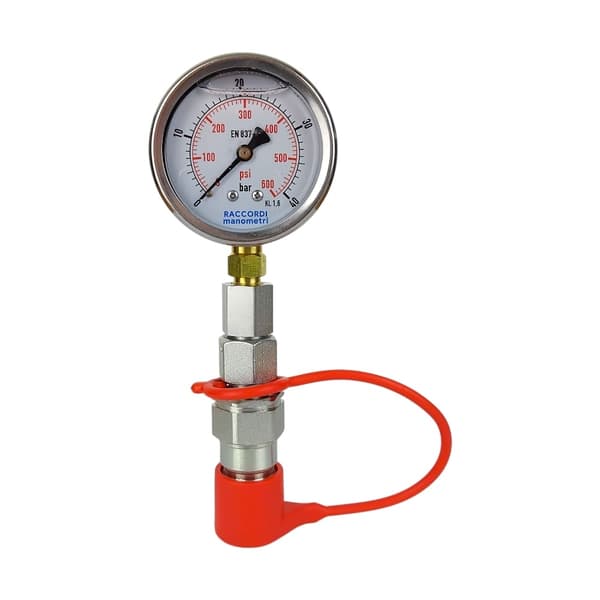

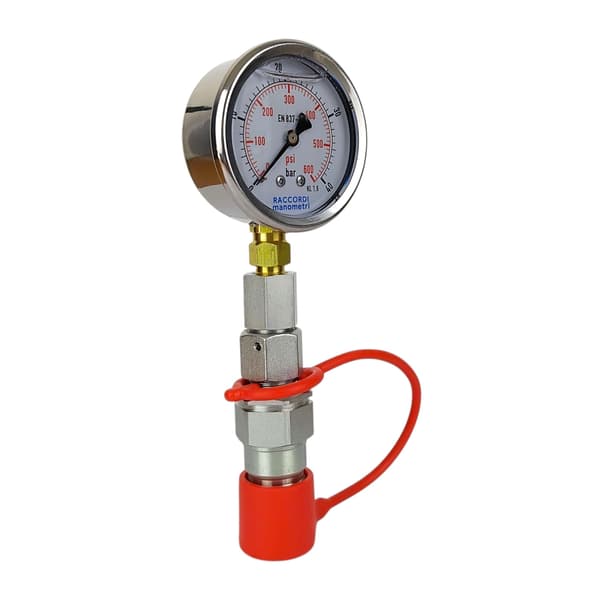

Tryckmätare 0-40 bar snabbkopplingssats

Tryckmätningssats för hydrauliska system

Detta mätkit möjliggör noggrann tryckmätning i hydrauliska system i intervallet 0 till 40 bar och består av en hydraulisk tryckmätare med en nominell diameter på 63 mm med ett glycerinfyllt Bourdon-rör, en hydraulisk snabbkoppling EUROM18x1.5, en G1/4" - M18x1.5 manometerkoppling och ett dammskydd. Tryckmätaren är konstruerad för att mäta vätskor och gaser som inte reagerar med kopparlegeringar, och dess design uppfyller kraven i standarden EN837-1 vilket säkerställer noggrannhet i klass 1.6. Stålhuset, plastvisaren och skalan samt det transparenta glaset säkerställer hållbarhet och läsbarhet av avläsningarna, medan den interna tryckutjämningspluggen möjliggör stabil mätning under svåra driftsförhållanden.

Tekniska specifikationer

• Mätområde: 0–40 bar

• Nominell storlek: 63 mm

• Arbetstryck: konstant – 3/4 av hela området; variabelt – 2/3 av hela området; momentan mätning – hela området

• Tillåten temperatur: omgivningstemperatur -20…+60 °C; medium max. +60 °C

• Skyddsklass: IP 65 enligt EN60529 / IEC 529

• Processanslutning: kopparlegering, radiell utvändig gänga G1/4B

• Urverk: Kopparlegering

• Vågar: Vit plast med stoppstift

• Visare: Svart plast

• Lins: Klar plast

• Hölje: Rostfritt stål

• Lock: Valsat, rostfritt stål

• Flytande fyllning: Glycerin 99,7 %

• Vikt: 225 g ±5 %

• Tillval: klämma (endast bakre utlopp); gummikåpa

Viktiga funktioner

• Noggrann tryckmätning upp till 40 bar

• Stöt- och vibrationstålig tack vare glycerinfyllning

• Stålhölje och plastkomponenter ökar hållbarheten

• Konstruerad enligt EN837-1, noggrannhetsklass 1.6

• Snabb anslutning tack vare snabbkoppling och extra tillbehör

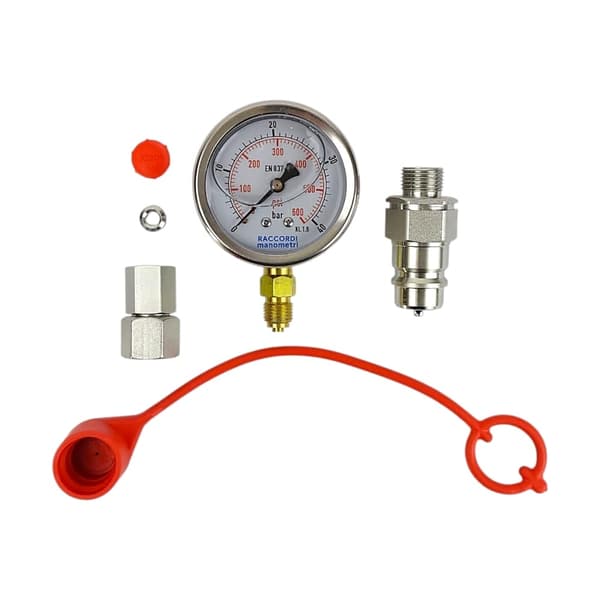

Satsens innehåll

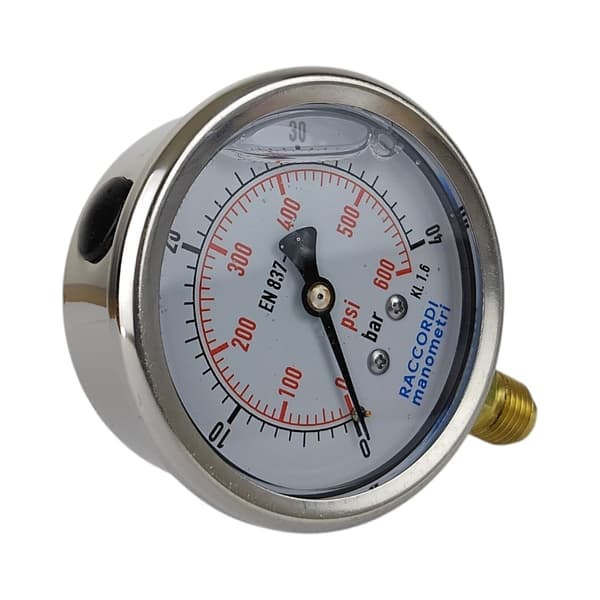

• Hydraulisk tryckmätare 0–40 bar, nominell diameter 63 mm, Bourdonrör fyllt med glycerin

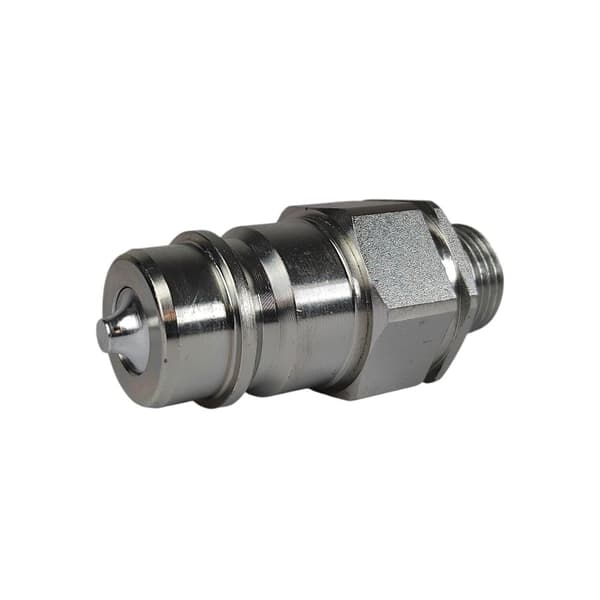

• Hydraulisk snabbkoppling EUROM18x1.5-kontakt

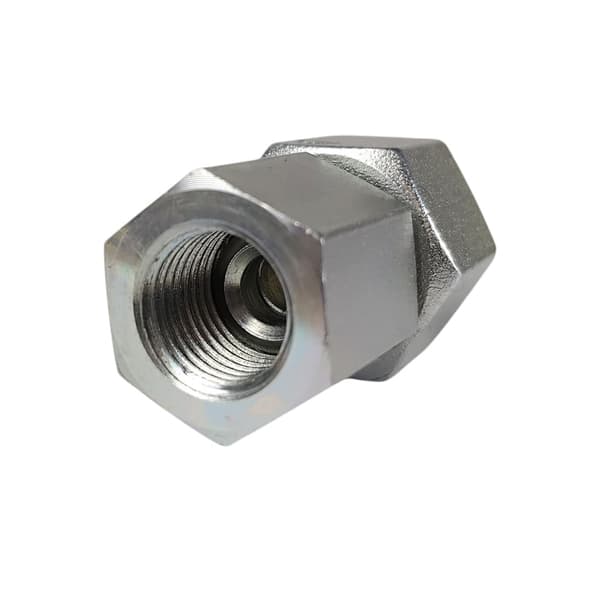

• G1/4" - M18x1.5 tryckmätarkontakt

• Dammskydd

Obs: Produkten kan skilja sig visuellt från exempelbilden beroende på produktionsteknik.
