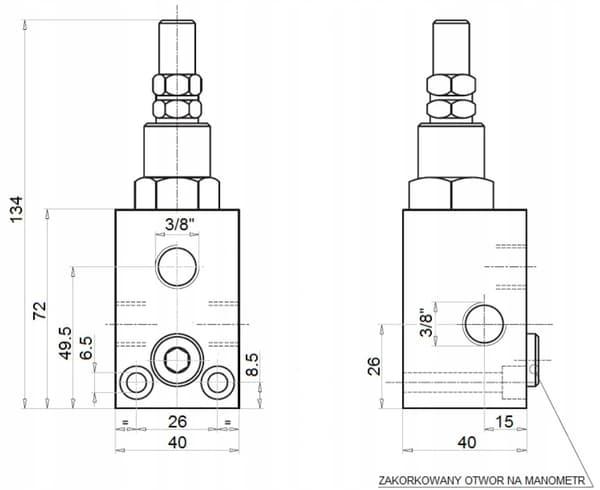

VMP 3/8" hydraulisk överströmningsventil; 50-250 bar;

Överbelastnings-/säkerhetsventilen används för att begränsa det maximala trycket i hydraulsystemet. Den fungerar som en säkerhetsfunktion när hydraulsystemet är överbelastat. Ventilen justeras med en ratt, säkrad med en låsmutter. Den har ett utlopp för anslutning av en tryckmätare. Anslutningsmetod: Anslut båda P-portarna till den hydraulledning där trycket ska regleras. Anslut port T till returledningen (överbelastningsledningen) som leder till oljetanken.

Tekniska parametrar för överströmningsventilen

• Maximalt flöde: 45L/min
• Antal hydrauliska hål i huset: 3
• Invändiga gängor i huset: 3/8''
• Material: galvaniserat stål
• Tryckområde:
• Maximalt tillåtet tryck: 250bar
• Fabrikinställning för överströmningsventilen: 1300bar
• Justering av säkerhetsventil: 45bar per helt varv

Vad är en överbelastningsventil?

Överlastventilen är ett viktigt element i hydrauliska system som skyddar systemet från att överskrida det maximala driftstrycket. Den fungerar genom att öppnas automatiskt när den inställda trycknivån uppnås, vilket gör att överskottsvätska kan dräneras säkert in i tanken. Detta förhindrar fel och skador på hydrauliska komponenter.

Ventilens egenskaper

• Arbetstrycksområde: från 50 till 250 bar, vilket möjliggör ett brett användningsområde i olika hydraulsystem.
• Tryckjustering: Möjlighet till exakt inställning av driftsnivån med hjälp av en bekväm ratt.
• Hållbar konstruktion: Ventilhuset är tillverkat av galvaniserat stål och de interna komponenterna är tillverkade av härdat stål, vilket säkerställer lång livslängd och motståndskraft mot intensiv användning.
• Maximalt flöde: Upp till 45 l/min, vilket gör ventilen lämplig för medelstora och små hydraulsystem.
• Tätningsstandard: buna-N, vilket garanterar täthet och tillförlitlighet under olika driftsförhållanden.
• Kompakt design: Små dimensioner och lättviktsdesign (0,824 kg) möjliggör enkel installation.

Tillämpning av överströmningsventilen

Ventilen används i hydrauliska system i industri-, jordbruks- och byggmaskiner. Tack vare sin tryckregleringsförmåga och höga överbelastningstålighet är den idealisk för system som kräver exakt tryckkontroll. Den används också ofta i applikationer relaterade till att skydda pumpar, cylindrar och andra komponenter mot överdrivna belastningar.
