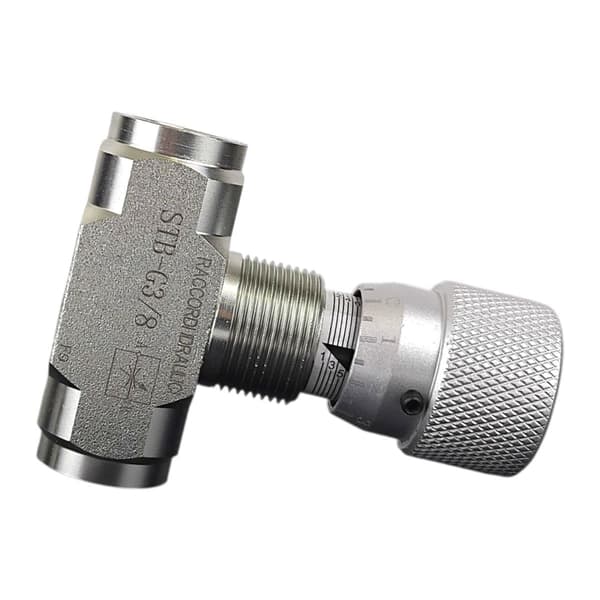

Strålventil vrfb 90° 3/8" 350bar 30l/min

3/8" hydraulisk choke

text-decoration-style: initial; 90 3/8 är ett krafthydrauliskt element avsett för att reglera flödeshastigheten för arbetsvätskan i systemet. Utformad som en linjär ventil möjliggör den exakt flödesjustering i båda riktningarna för mediets drift. I praktiken innebär detta att anordningen fungerar som en dubbelsidig hydraulisk choke, som låter dig kontrollera ställdonets hastighet oavsett kolvens fram- och tillbakagående riktning.

Vad är en gasspjäll? ventil?

VRFB 90 3/8-modellen är konstruerad för att fungera i installationer med standard tumsanslutningar 3/8 BSP, vilket möjliggör enkel integration med hydraulslangar, grenrör och ventilblock. I industriella installationer utför den en stabiliserande funktion som förhindrar plötsliga rörelser hos ställdon och hastighetstoppar.

Gasspjällsventilens funktionsprincip

Vrfb-gasspjällventilen fungerar genom att mekaniskt begränsa tvärsnittet av hydraulflödet. Justering utförs med en inställningsskruv, som ändrar storleken på flödeshålet. Ju mindre tvärsnittet är, desto lägre flödeshastighet och därmed desto långsammare ställdonets rörelse. Som en dubbelverkande hydraulisk gasspjäll möjliggör vrfb 90 3/8-modellen flödeskontroll i båda riktningarna. Denna lösning är särskilt viktig i applikationer som kräver symmetrisk hastighetskontroll – till exempel i produktionsmaskiner, hydraulpressar eller lyftsystem. Till skillnad från enkelverkande ventiler kräver den inte en ytterligare backventil, vilket förenklar systemdesignen. Exakt styrning gör det möjligt för operatören att skräddarsy systemets drift till den tekniska processens krav, vilket ökar säkerheten och hållbarheten hos komponenter som hydraulcylindrar och tryckledningar.

Normer och standarder som används i strypventiler

Strepventiler som används i krafthydraulik är konstruerade i enlighet med standardernas krav gällande täthet, materialhållfasthet och gängkompatibilitet. När det gäller 3/8 BSP-anslutningar använder ISO 228-1-standarden (cylindriska rörgängor), vilket säkerställer repeterbarhet och kompatibilitet med ett brett utbud av komponenter såsom BSP hydrauliska kopplingar eller hydrauliska T-stycken. Materialen som används för att producera denna typ av ventiler kännetecknas av hög motståndskraft mot arbetstryck och effekterna av hydrauloljor som uppfyller ISO 6743-4-standarderna. Precisionsbearbetning av interna komponenter garanterar stabila styregenskaper och minimalt internt läckage.

Tillämpning av vrfb 90 3/8-ventilen inom hydraulik

Strålventilen vrfb 90 3/8 används inom en mängd olika industrier. Den används i jordbruks- och byggmaskiner, industriella produktionslinjer och även i tekniska transportsystem. I vart och ett av dessa tillämpningar utför den en reglerande funktion, vilket möjliggör exakt kontroll av ställdonens hastighet. I praktiken används en dubbelverkande hydraulisk strypventil där dynamisk rörelsekontroll krävs – i lyftar, bommar, lyftbord och pressar. Korrekt flödesinställning hjälper till att undvika mekaniska överbelastningar och förlänger hela systemets livslängd. I installationer med monoblock- eller sektionsventiler kan VRFB-ventilen användas som ett extra element för att förbättra rörelseprecisionen och driftstabiliteten.

Skillnader mellan en dubbelverkande strypventil och andra lösningar

Till skillnad från enkelverkande ventiler, som bara reglerar flödet i en riktning, styr en dubbelverkande hydraulisk strypventil flödet i båda riktningarna utan behov av ytterligare komponenter. Detta innebär färre anslutningar, lägre risk för läckage och en enklare systemdesign. Jämfört med proportionella ventiler är VRFB 90 3/8-ventilen en mekanisk lösning, strukturellt enklare och mer ekonomisk. Den kräver ingen elkraft eller elektronisk styrning, vilket gör den till ett idealiskt val för standardapplikationer där automatisk reglering inte krävs.

Vanliga fel vid val av strypventil

Ett av de vanligaste felen är att anslutningsdiametern inte matchar det faktiska flödet i systemet. En ventil som är för liten kan orsaka alltför stora tryckfall och överhettning av oljan. En ventil som är för stor ger inte tillräcklig styrprecision. Ett annat misstag är att inte ta hänsyn till systemets maximala driftstryck. Varje dubbelverkande hydraulisk strypventil bör väljas med en säkerhetsmarginal, i enlighet med tillverkarens tekniska parametrar. Korrekt ventiljustering efter installationen är också viktig. Överstrålning av flödet kan leda till kavitation och accelererat komponentslitage.

Varför är det värt att beställa en ventil från Hydron?

Hydron har specialiserat sig på krafthydraulik i många år och erbjuder ett brett utbud av flödeskontrollkomponenter, inklusive gasventiler, backventiler och hydrauliska kulventiler. Varje produkt är kvalitetskontrollerad och finns i lager, vilket möjliggör snabb orderhantering. Det tekniska teamet ger stöd i att välja rätt lösning för en specifik applikation. Praktisk erfarenhet möjliggör optimal matchning av komponenter till systemparametrar, vilket leder till säker och stabil drift av installationen.

Tekniska parametrar

• Anslutningsgänga: 3/8 BSP
• Typ: linjär strypventil
• Funktion: flödesreglering i båda riktningarna
• Regleringsområde: jämn mekanisk reglering
• Medium: Hydraulolja
• Montering: In-Line
• Symbol: vrfb 90° 3/8" ; Tillverkad i Italien
• Maximalt flöde: 30 l/min
• Tillåten oljetemperatur: -15 C till +80 C
• Tillåtet maximalt tryck: 350 bar
• Tillåten omgivningstemperatur: -40 C till +60 C

FAQ

Fungerar vrfb 90 3/8-ventilen i båda riktningarna?
Ja, det är en dubbelverkande hydraulisk strypventil som möjliggör flödesreglering i båda riktningarna för ställdonets drift.

Hur väljer man en strypventil för ett hydraulsystem?
Du bör ta hänsyn till anslutningsdiametern, maximalt arbetstryck och det erforderliga flödet i installationen.

Fungerar vrfb 90 3/8 Fungerar ventilen i båda riktningarna? Är VRFB 90 3/8 strypventil lämplig för jordbruksmaskiner?
Ja, den används ofta i hydrauliska system för jordbruks- och entreprenadmaskiner.

Vad kostar VRFB 90 3/8 strypventil?
Det aktuella priset finns tillgängligt på produktsidan. Hydron säkerställer konstant tillgänglighet och snabb leverans.

Vilka är symtomen på en dåligt vald strypventil?
Överdriven oljeuppvärmning, instabil ställdondrift eller för långsam rörelse kan indikera felaktigt val.
