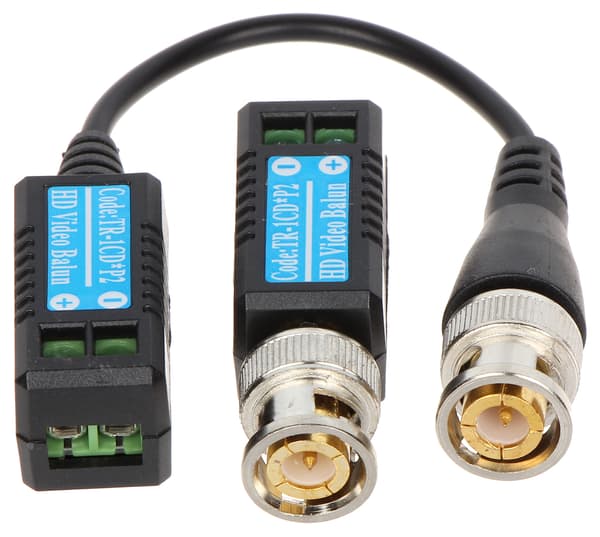

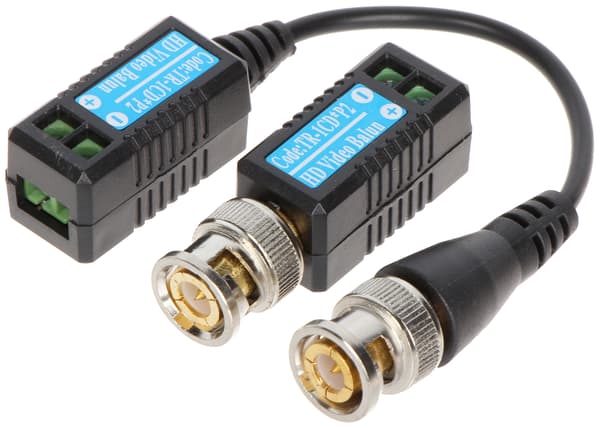

TR-1CD*P2 videotransformator

TR-1CD*P2 är utformad för att överföra videosignaler via partvinnade kablar. Enheten matchar impedansen hos en 75Ω koaxialkabel med impedansen hos en balanserad kabel, vilket säkerställer videosignalöverföring upp till 400 m (kategori 5 partvinnad kabel) och eliminerar asymmetriska störningar. Se till att (+) och (-) terminalerna är korrekt anslutna. Omvänd anslutning kommer att resultera i bildförvrängning.

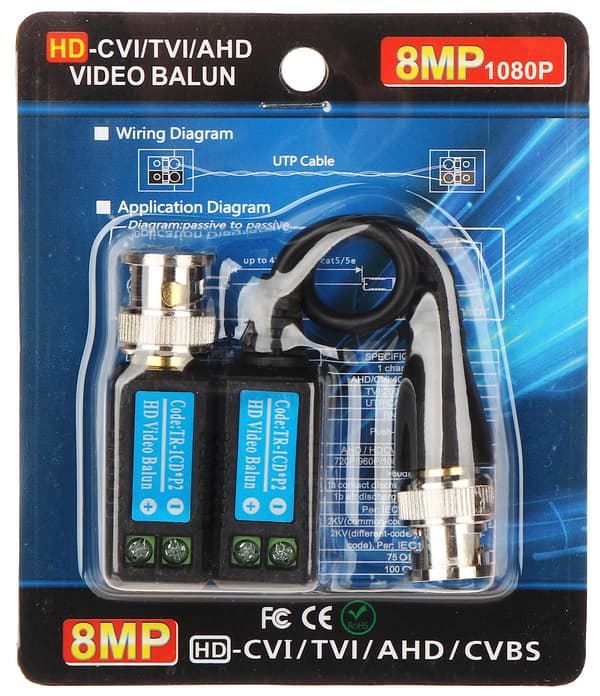

• I paketet: 2 st. Priset är per paket
• Standard: AHD - 8Mpx4K UHD, HD-CVI - 8Mpx4K UHD, HD-TVI - 8Mpx4K UHD, cvbs-PAL, ntsc
• Enhetstyp: Passiv
• Antal kanaler: 1
• Videoräckvidd: 250 m @720p - UTP kat. 5e, 150 m @1080p - UTP kat. 5e, 400 m @cvbs-PAL/NTSC - UTP kat. 5e
• I/O-spänning 75Ω (cvbs): 1Vpp

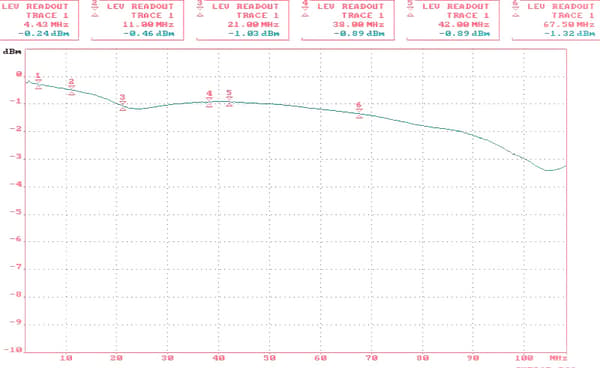

• Dämpning: 4,43 MHz @ 0,24dB, 11 MHz @ 0,46dB, 21 MHz @ 1,03dB, 38 MHz @ 0,89dB, 42 MHz @ 0,89dB, 67,5 MHz @ 1,32dB
• cmrr (dB @ 5MHz): 50dB
• Impedans för koaxialkontakt: 75 Ω
• Impedans för symmetrisk kontakt: 100 Ω

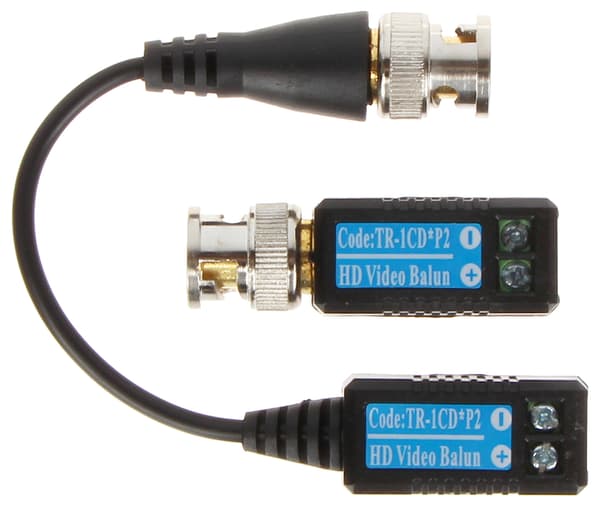

• Typ av koaxialkontakt: 1 x BNC- Kontakt på 0,09 m kabel, 1 x BNC- Rak kontakt
• Symmetrisk kontakttyp: Kabelterminaler
• Driftstemperatur: -10 °C ... 55 °C
• Tillåten relativ omgivningsfuktighet: < 95 %
• Vikt: 0,021 kg

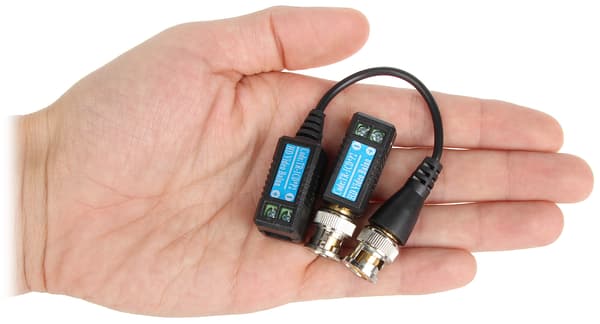

• Mått: 16 x 15 x 46 mm
• Garanti: 2 år
