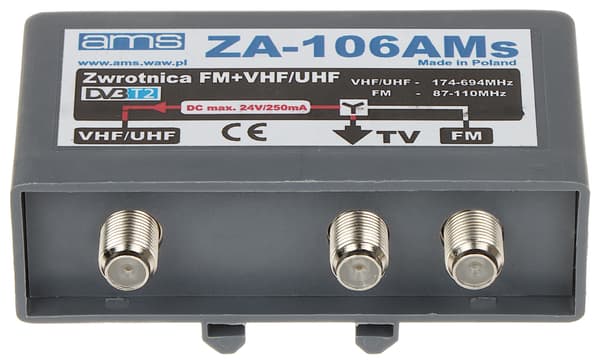

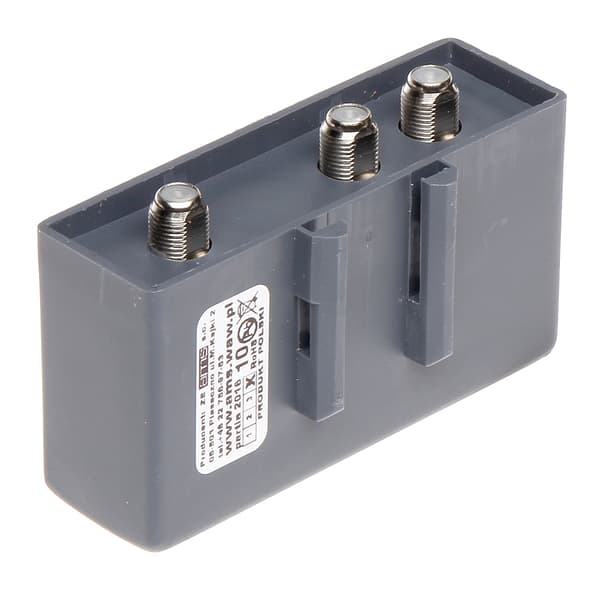

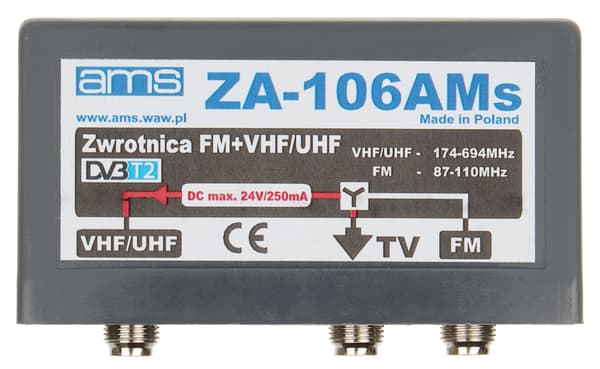

ZA-106AMS AMS diplexer

Antenndiplexern ZA-106AMS med 2 ingångar används som ett element som kombinerar signaler från 2 antenner (FM-bandet (87...110 MHz) och VHF+UHF-bandet (174...694 MHz)). Den är monterad på en antennmast, nära antennstationen. Den har ett extra filter som begränsar UHF-bandet över 700 MHz. ZA-106AMS möjliggör sändning av en maximal likströmseffekt på 24V/250mA för att driva en förstärkare monterad i antennboxen (ström finns tillgänglig i VHF/UHF-grenen).

• Ingång: FM: 87 ... 110 MHz - F-uttag, VHF/UHF: 174 ... 694 MHz +DC- F-uttag
• Impedans: 75 Ω
• Passdämpning: 1dB
• Stoppdämpning: ≥ 40dB
• DC-övergång: max. 24 V / 250 mA
• Hölje: Metall - Skärmad + Plast
• Montering: På masten
• Vikt: 0,09 kg
• Mått: 90 x 54 x 34 mm
• Garanti: 3 år
• Tillverkare / Varumärke: AMS

Valda funktioner:

• Inbyggt filter >700 MHz
