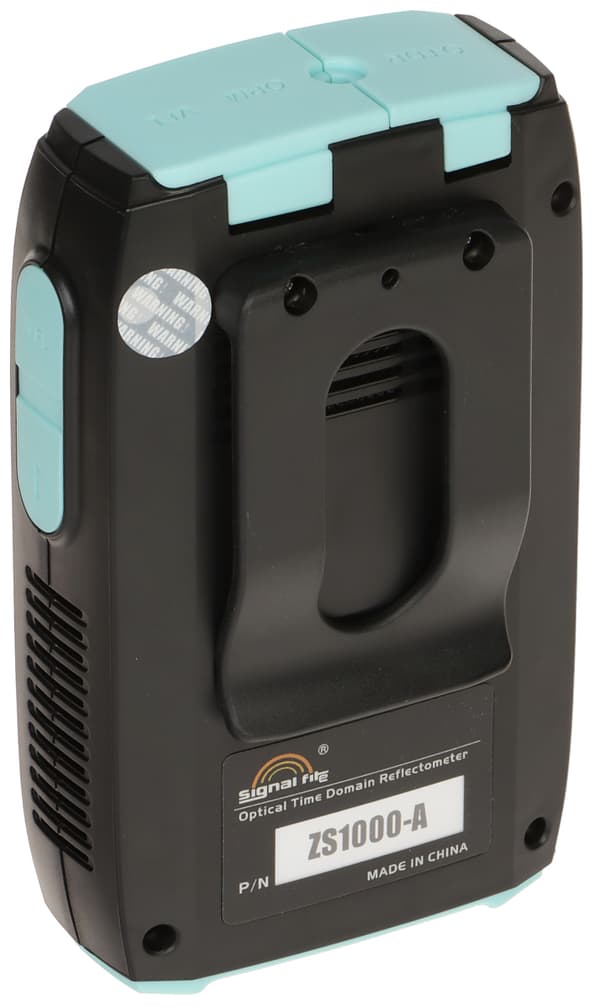

ZS1000-A-V2 Optisk Reflektometer (OTDR)

Den optiska reflektometern ZS1000-A-V2 är en apparat som låter dig bestämma tillståndet hos en fiberoptisk anslutning. Apparaten låter dig kontrollera dämpningen hos fiberoptiska anslutningar och, vid fiberskador, lokalisera platsen där defekten uppstod. ZS1000-A-V2 kombinerar funktionerna hos en optisk reflektometer, optisk effektmätare, ljuskälla och felsökare (VFL). Enheten utför mätningar vid våglängderna 1310 och 1550 nm, vilket möjliggör omfattande diagnostik av fiberoptiska ledningar, inklusive fiberdämpning, kontakter och skarvar. Dess höga dynamiska område möjliggör mätningar över avstånd på upp till 80 km. Reflektometern har också en iOLA-funktion, vilket gör det möjligt för mindre erfarna installatörer att utföra en fullständig reflektometrisk mätning. Mätresultatet presenteras i en användarvänlig grafisk form med markerade händelser - svetsar, skarvar, skador etc.

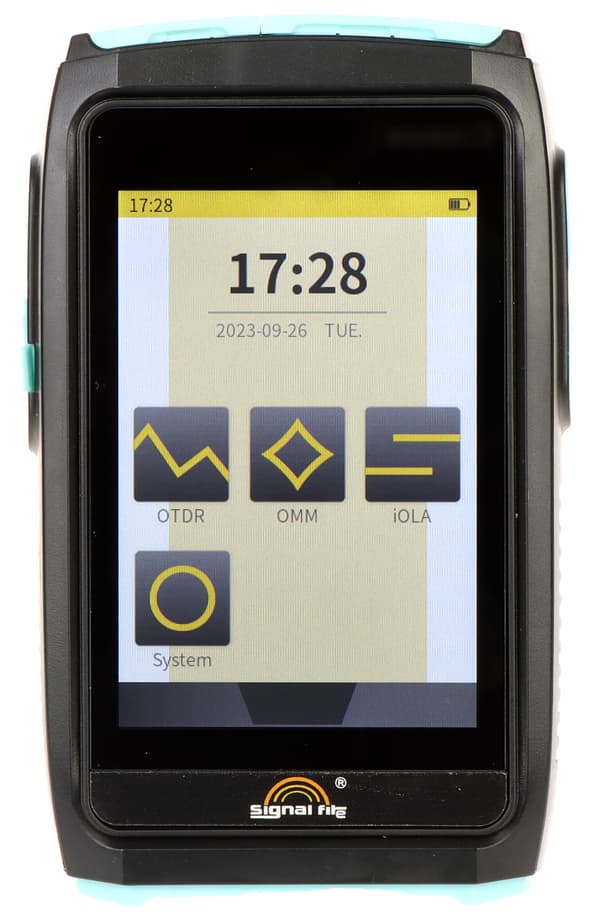

• Skärm: 3,5" - pekskärm
• Optisk våglängd: OTDR @ 1310 nm, 1550 nm, OPM @ 850 nm / 980 / 1270 / 1300 nm / 1310 nm / 1490 nm / 1550 nm / 1577 nm / 1625 / 1650, OLS: kontinuerlig - 270 Hz / 1 kHz / 2 kHz - pulserad: 1 kHz / 2 kHz

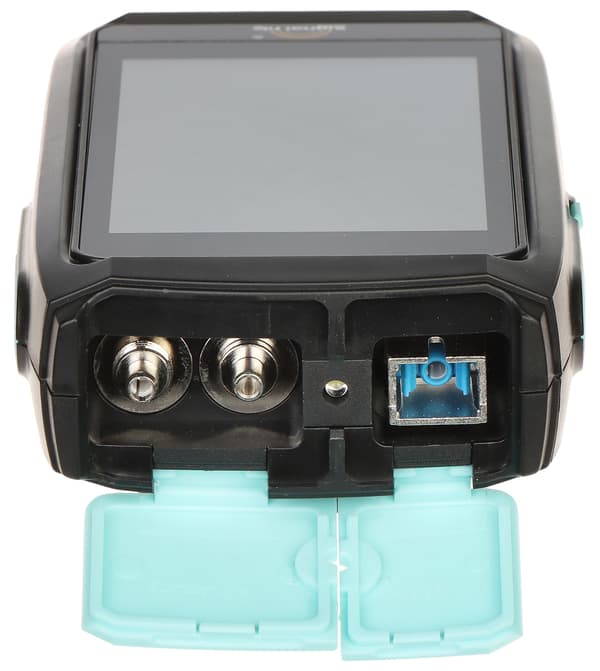

• Kontakttyp: SC @ otdr, 2,5 mm universalkontakt @ OPM / VFL
• Optisk effektmätare: Ja
• VFL: Ja
• OLS: Ja

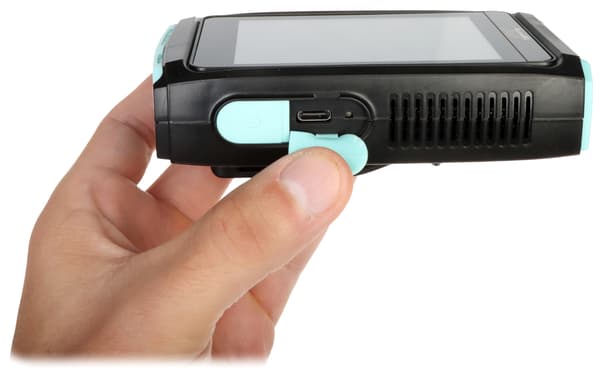

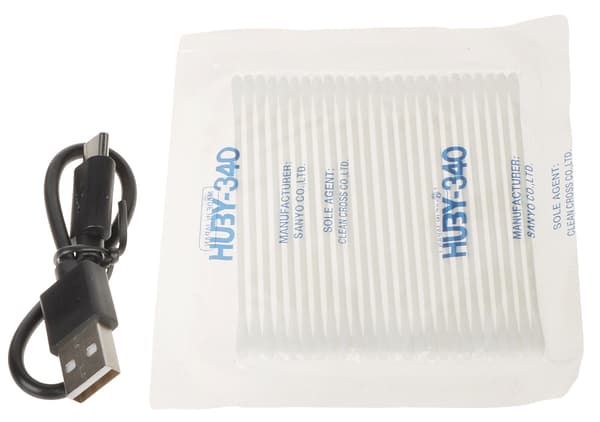

• Strömförsörjning: Li-Poly-batteri 7,4 V / 2000 mAh, Batteriladdning - från USB-C-porten (kabel medföljer)
• Vikt: 0,22 kg
• Mått: 123 x 75 x 31 mm
• Garanti: 2 år

Utvalda funktioner:

• Mätområde för OTDR-mätaren: 100 m ... 80 km
• Inbyggd VFL-laserfibertestare
• Hög mätnoggrannhet
• OPM-funktion - optisk effektmätare
• iOLA-funktion - mätresultat presenteras i en enkel, grafisk form
• OLS-funktion - 1310 / 1550 nm ljuskälla
• Rapportgenerering i *.sor-filer
