MULTISWITCH 5 INGÅNGAR 4 UTGÅNGAR LINBOX SATELLIT

Brett urval av satellitmultiswitchar av olika märken.

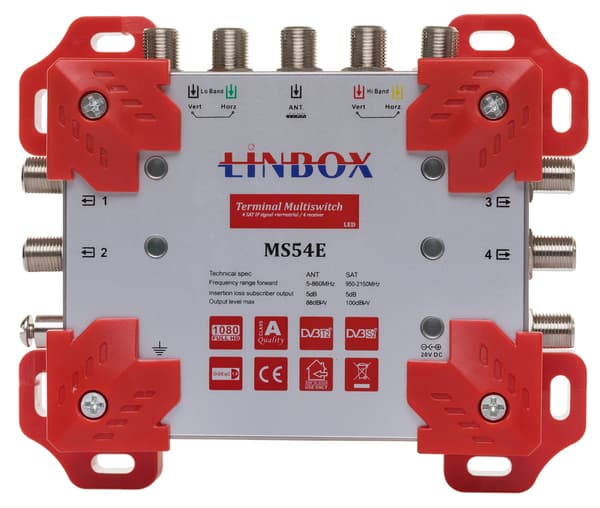

LINBOX 5/4 Multiswitch för 1 satellit med passiv marksänd TV-väg

Multiswitch rekommenderas för installation med upp till 4 tuners från 1 satellit, t.ex. Hotbird.

Utmärkta egenskaper:

• Ingångar: 1x4 från en quatro LNB, 1 markbunden DVB-T,
• Utgångar: 4 till SAT-mottagare,
• Passiv FM/DVB-T-väg
• Ingångsfrekvensområde: för satellit-LNB-ingångar: 950 - 2150 MHz
• Ingångsfrekvensområde: för DVB-T markbunden antenning: 47 - 862 MHz
• Utgångsfrekvensområde: 47-2150 MHz
• Dämpning i SAT-bandet (950-2150 MHz): -6 dB, Dämpning i TER-bandet (47-862 MHz): -4 dB
• Utsignalnivå: RTV ca. 85 dBuV; SAT ca. 100 dBuV, isolering, utgångsseparation ca. 25-30 dB,
• Strömförsörjning: 18 V 3A DC från en extern strömförsörjning 90-240 V (AC), 40-60 Hz,
• Multibrytaren fungerar med Quattro LNB:er och markbundna TV-antenner,
• Multibrytaren känner automatiskt igen signaltypen (band, polarisering) som ska överföras till enskilda tuners,
• Enheten är lämplig för inomhusbruk (vind, hall, källare, etc.), driftstemperatur: 0 till +55°C.

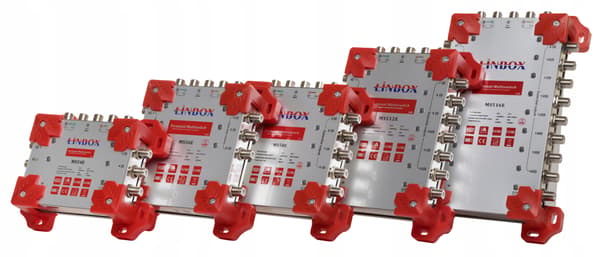

Märkesmultibrytare. Serie för 1 satellit. Antal utgångar från 4 till 32.

Strömförsörjning

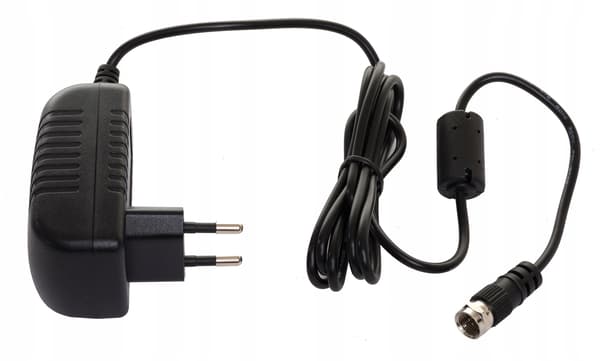

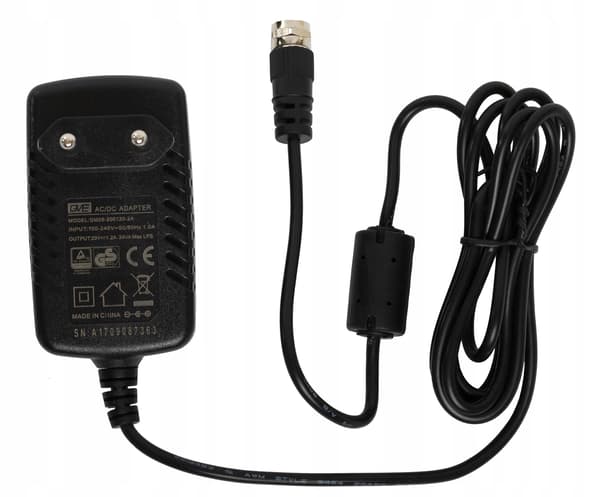

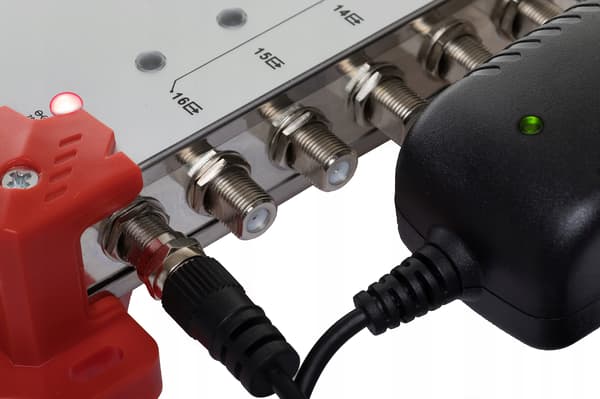

En 20V 1.2A strömförsörjning med en F-typkontakt ingår. En lysande lysdiod på strömförsörjningen indikerar att multiswitchen är korrekt strömförsörjd.

Multiswitchen har 5 ingångar och 4 utgångar.

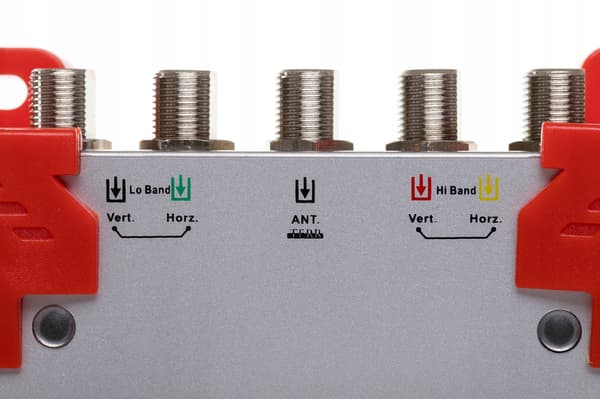

Ovanpå multiswitchen finns 5 ingångar för att ansluta signaler från 1 satellit och en markbunden antenn. De fyra ingångarna för att ansluta en quattro LNB är märkta Vert/Lo, Horz/Lo, Vert/Hi, Horz/Hi. De ska anslutas till de identiskt markerade utgångarna på omvandlaren. Den mellersta ingången, märkt ANT, är för att ansluta signalen från en markbunden antenn.

Indikerar korrekt funktion av multibrytaren.

Det finns en lysdiod bredvid strömförsörjningsingången, vilken, när den lyser, indikerar att multibrytaren får korrekt ström.

Det finns också lysdioder bredvid varje tunerutgång. Om lysdioden lyser betyder det att tunern är ansluten till den ingången och påslagen.

Multibrytaren och strömförsörjningen är utrustade med lysdioder för strömstatus. Båda ska lysa när de fungerar korrekt.

Om lysdioderna på strömförsörjningen och multibrytaren blinkar efter att den markbundna antennen anslutits och strömmen slagits på, indikerar detta en kortslutning. Koppla omedelbart bort strömmen och åtgärda orsaken.

Multibrytarutgångar.

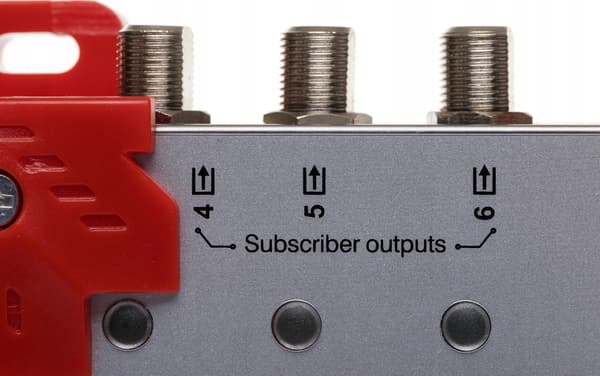

Multibrytaren har 4 utgångar på höger och vänster sida för anslutning av upp till 4 satellit- eller markbundna tuners. Om mottagaren har en inspelningsfunktion, anslut 2 kablar från multibrytaren till den. Detta gör att du kan ansluta upp till 2 sådana mottagare.

Hela enheten är förpackad i en blå låda.

Satsen innehåller:

• 5/4 multibrytare
• 20V 1.2A strömförsörjning
