Produktbeskrivning:

Användargränssnitt:

*Skärmupplösning 320*240 pixlar

*Skärmdiagonal 4 tum

*16 bitar per RGB-pixel

*Resistiv pekkontroll

*Slowmotion-brytarkontroll

*USB-seriell portkontroll

*Valfri TTL USART-port på internt kretskort (programvara ännu inte implementerad)

*Linjär strömförsörjning för att undvika brytbrus

*Uppgraderad version lägger till ESD-skydd för porten (V0.3.1-E)

Ingångs-/utgångsspecifikationerna är indelade i fyra lägen:

1- Specifikationer för lågt ingångsläge:

*Ingångsfrekvensområdet är 100 kHz till 350 MHz.

*När ingångsdämpningen är inställd på 10 dB eller mer är ingångsimpedansen 50 ohm.

*Manuell och automatisk ingångsdämpning kan väljas från 0 dB till 31 dB i steg om 1 dB.

*Ingen dämpning, absolut maximal ingångsnivå +10 dBm.

* Korttidsdämpning 30 dB + absolut maximal ineffekt 20 dBm.

* Ingångsinterceptpunkt (IIP3) för tredje ordningens moduleringsprodukter, 0 dB dämpning är +15 dBm.

* 1 dB kompressionspunkt är +2 dBm, 0 dB dämpning.

* Effektdetektorns upplösning är 0,5 dB, frekvenslinjäriteten är +/-1 dB.

* Absolut effektnivånoggrannhet efter effektnivåkalibrering är +/-1 dB.

* Minsta upplösbara signal är -102 dBm vid användning av 30 kHz upplösningsbandbredd.

* Frekvensnoggrannheten är lika med den valda upplösningsbandbredden.

* Fasbruset är -90 dB/Hz vid 100 kHz offset och -115 dB/Hz vid 1 MHz offset.

* Upplösningsbandbredden för icke-falskt dynamiskt område är 70 dB vid 30 kHz.

*Manuellt valbara filter med upplösningar på 3, 10, 30, 100, 300 och 600 kHz. Automatiskt val av ett av 57 upplösningsfilter.

*Skärmupplösning på 145 eller 290 mätpunkter.

*Svephastigheter på över 1000 punkter/sekund vid användning av filtret med högsta upplösning.

*Optimerar automatiskt det faktiska antalet sveppunkter för att säkerställa att hela svepområdet täcks oavsett vald upplösningsbandbredd.

*Alternativ för undertryckning av falska signaler för att utvärdera om vissa signaler genereras internt eller faktiskt finns i insignalen.

2- Specifikationer för högt ingångsläge:

*Ingångsfrekvensområdet är 240 MHz till 960 MHz.

*Eftersom det inte finns något ingångsbandfilter kan starka signaler utanför intervallet 240 MHz till 960 MHz orsaka distorsion av signalen inom bandet.

*Absolut maximal ingångsnivå utan dämpning +10 dBm.

*Ingångsgränspunkten för tredje ordningens moduleringsprodukter (IIP3) är -5 dBm.

*1 dB kompressionspunkt är -6 dBm med 0 dB dämpning.

*Effektdetektorn har 0,5 dB upplösning och +/-1 dB linjäritet och frekvens.

*Absolut effektnivånoggrannhet är +/-1 dB efter effektnivåkalibrering.

*Minsta upplösningsbara signal är -115 dBm vid användning av 30 kHz upplösningsbandbredd.

*Frekvensnoggrannheten är lika med den valda upplösningsbandbredden.

*Det falska dynamiska området är 50 dB vid användning av 30 kHz upplösningsbandbredd.

*Valbara (auto och manuella) upplösningsfilter är 3, 10, 30, 100, 300 och 600 kHz.

*Valbar 25 dB till 40 dB frekvensberoende ingångsdämpare. När denna dämpare aktiveras ökar effektnivåfelet till +/-15dB.

*Skärmupplösningen är 145 eller 290 mätpunkter.

*Svephastigheten överstiger 1000 punkter/sekund när filtret med högsta upplösning används.

* Optimerar automatiskt det faktiska antalet sveppunkter för att säkerställa att hela svepområdet täcks oavsett vald upplösningsbandbredd.

3- Specifikationer för lågutgångsläge:

* Sinusutgång med övertoner -40dB under grundtonen.

* Utgångsfrekvensområdet är 100kHz till 350MHz.

* Utgångsnivån kan väljas i 1dB-steg mellan -76dBm och -6dBm.

* Valbar AM-, smalbandig FM-, bredbandig FM-modulering eller långsam svepning över ett valbart frekvensområde.

4- Specifikationer för högutgångsläge:

* Fyrkantvågsutgång.

* Utgångsfrekvensområdet är från 240MHz till 960MHz.

* Utgångsnivån kan väljas i variabla steg mellan -38 dBm och +13 dBm.

* Valbar smalbandig FM- och bredbandig FM-modulering eller långsam svepning över ett valbart frekvensområde.

Referensgeneratorns specifikationer:

* Valfri fyrkantvågsutgång, grundton vid -25 dBm, ansluten till högnivåingång/utgång.

* Frekvensen kan ställas in på 1 MHz, 2 MHz, 4 MHz, 10 MHz, 15 MHz eller 30 MHz.

Batterispecifikationer:

* Laddningstid upp till 1 timme (minst 500 mA) USB-port eller USB-laddare.

* Fulladdat batteri räcker till minst 2 timmar.

Produktspecifikationer:

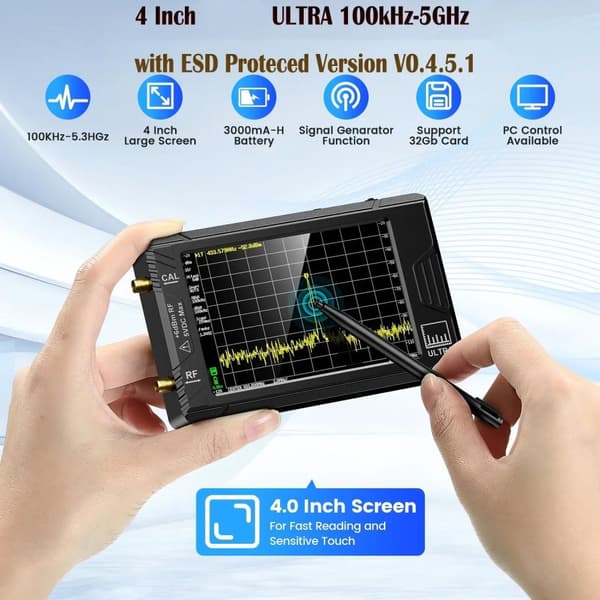

Skärmstorlek: 4 tum

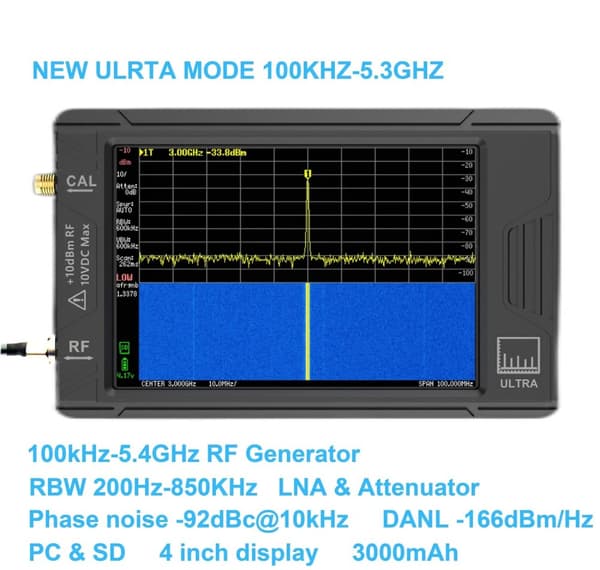

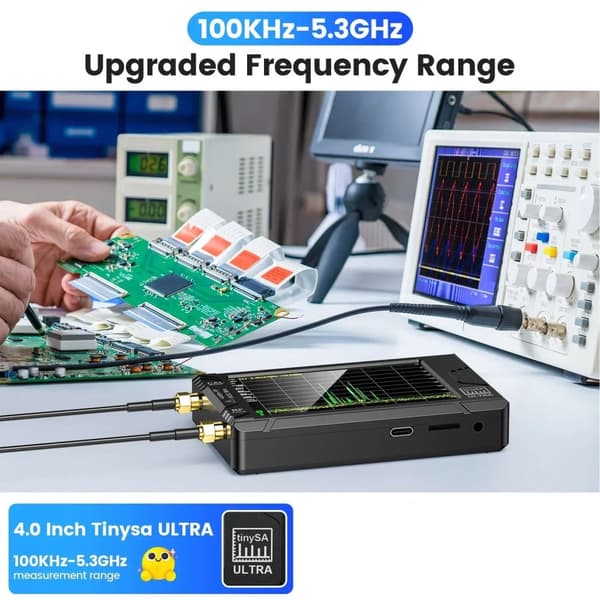

Max låg ingångsfrekvens: 800 MHz, 6 GHz i Ultra-läge

Högt ingångsområde: Ej tillgängligt

Max låg utgångsfrekvens: sinusvåg upp till 800 MHz, fyrkantsvåg upp till 4,4 GHz

Låg utnivå: -104 dBm till -16 dBm

Högt utfrekvensområde: Ej tillgängligt

Hög utnivå: Ej tillgängligt

Ultra-läge: nivåkalibrerad upp till 6 GHz

Intern LNA-förstärkning: 20 dB upp till 4 GHz

Intern stegdämpare: 0-31 dN

Visade punkter per skanning: max 450

0-350 MHz skanningstid: 165 ms

Kortaste nollpunktstid: 17 ms

DANL låg ingång vid 100 MHz: -153 dBm/Hz (LNA av)/ -169 dBm/Hz (LNA på)

DANL hög ingång vid 880 MHz: Ej tillgängligt

DANL-försämring i ultraläge: 10 dB över 2,5 GHz, 25 dB över 5,3 GHz

Fasbrus vid 10 KHz offset: -92 dBc/Hz

Fasbrus vid 100 KHz offset: -108 dBc/Hz

Låg ingångskompressionsnivå på 1 dB: +0,5 dBm (LNA av)/ -26,5 dBm (LNA på)

IIP3 utan LNA: +18 dBm (minst 2 MHz isär)/ 0 dBm (500 Hz isär)

IIP3 med LNA: -8 dBm (minst 2 MHz isär)

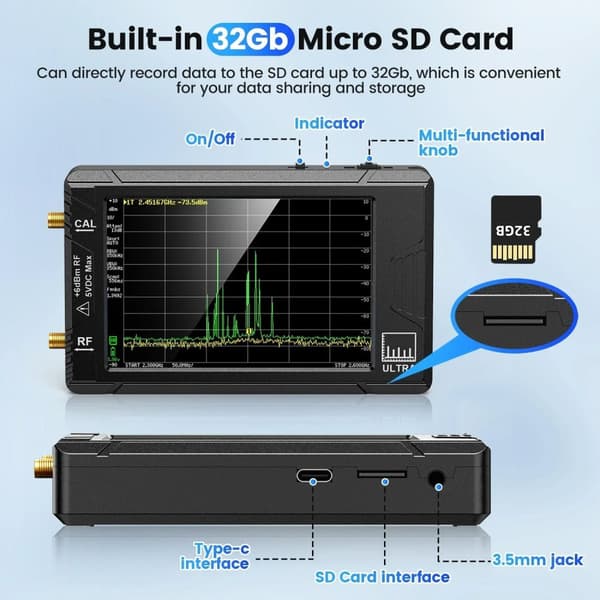

SD-kortplats: micro SD-kort

Ljudutgång: 3,5 mm hörlurskontakt

Aktivering av FW-uppdateringsläge: tryck på jog-knappen före påslagning

AM-modulationsdjup: 10? och 100?

FM-avvikelse: 1 KHz till 300 KHz

Modulationsfrekvens: 50 Hz till 5 kHz (AM) eller 1 kHz (FM)

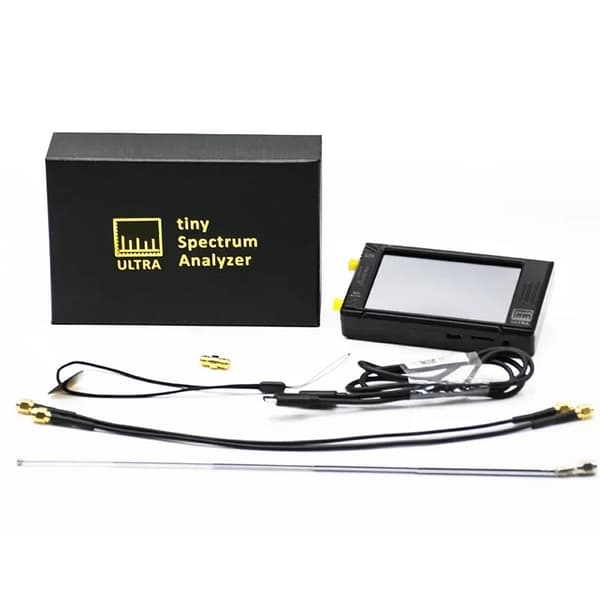

Paketet innehåller:

1 x 4-tums spektrumanalysator

2 x 20 cm SMA RG174 RF-kablar

1 x USB Typ-C-kabel

1 x handrem

1 x SMA hona-till-hona-kontakt

1 x SMA whip-antenn
