Produktbeskrivning:

2,2KW luftkyld spindelmotor, ER20 chuck, fyra lager, 24000 rpm.

Denna spindelmotor använder importerade lager och högkvalitativa material, och dess livslängd är tre gånger så lång som för vanliga spindelmotorer.

Det används ofta i graveringsmaskiner för trä, sten, metall och andra material.


-ER20 standardhylsa

- starkt lager

-Lågt ljud och bra värmeavledning


Användningsinstruktioner:

1. Vid användning måste kylvattenröret anslutas först, så att huvudaxeln ansluts till kylvattnet och sedan slås på.

2. Vrid huvudaxeln för hand innan du kör. Om du känner att blocket inte är flexibelt bör du eliminera felet och sedan kontrollera spindelns rotationsriktning från spindelns ände för att se om den matchar. Den ska roteras moturs och strömkablarna ska ändras för att göra det konsekvent.

3. Före körning kan det slipande arbetsstyckets kylvatten inte komma in i den främre änden av huvudaxelkåpan, för att förhindra att motorn och lagret bränns av att vatten kommer in i det främre lagerskyddets spår. Motorn får inte tränga in vatten. Efter att motorn har slagits på måste kylvätskan från sliparbetsstycket sättas på när arbetsstycket slipas. Stäng först av arbetsstyckets kylvätska och stäng sedan av spindelmotorn.


Underhåll och service:

1. Den motoriserade spindeln antar märkspänningen för mellanfrekvensströmförsörjningen, och frekvensen bör överensstämma med de tekniska parametrarna för den motoriserade spindeln. Hastigheten på den motoriserade spindeln kan justeras genom att ändra frekvensen, eller spänningen kan vara direkt proportionellt förändrats.

2. När spindeln inte används på ett tag, använd tryckluft för att blåsa kylvatten för att undvika rost och blockera hålen. Ytan på huvudaxeln ska vara belagd med rostskyddsolja. Skaftändskydd, förvara på en torr plats.

3. Om huvudaxellagret byts ut är det bäst att låta en professionell tekniker byta ut det. Använd specialverktyg och ta inte isär statorspolarna.


Huvuddrag:

- dynamisk balanseringsteknik,

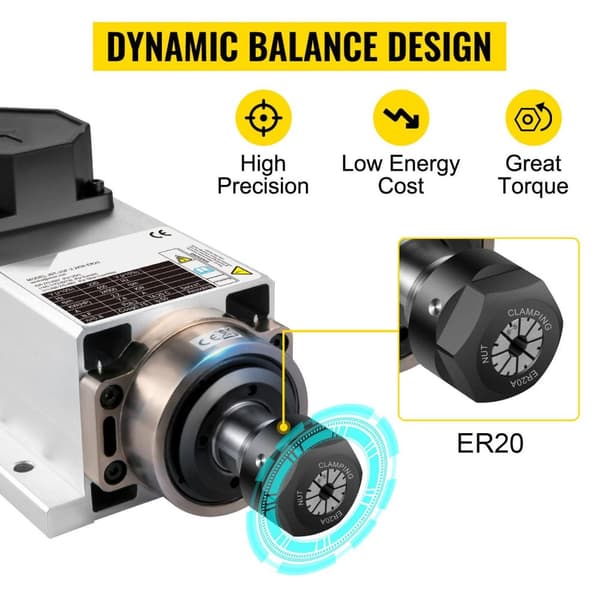

Till skillnad från andra frässpindelmotorer har denna innovativ och avancerad dynamisk balanseringsteknik. Fördelarna med ER20 standardhylsor är god styvhet, tillräcklig styrka, unik dräneringsdesign och hög precision.

- Fyra högkvalitativa lager,

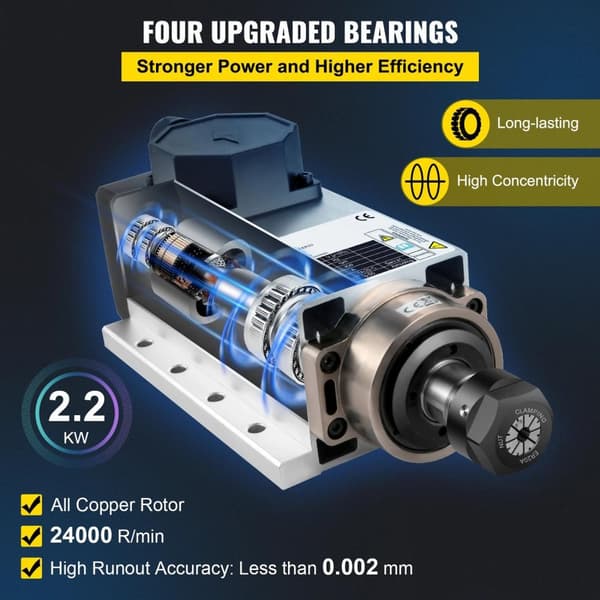

Produktens lager erbjuder två betydande fördelar: utmärkt hållbarhet och rostbeständighet. Hög hastighet (24000R/min) och stark kraft ger högre effektivitet än tidigare.

- ljudreducering och luftkylning,

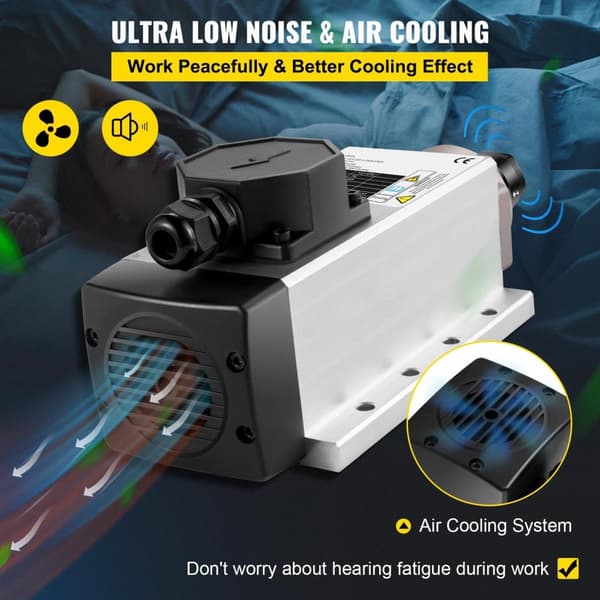

Denna CNC-router spindelmotor är tillräckligt tyst för att undvika hörseltrötthet. Den använder luftcirkulation för att kyla värmen som genereras av spindeln med hög hastighet och har en bra värmeavledningseffekt.

- Material av hög kvalitet,

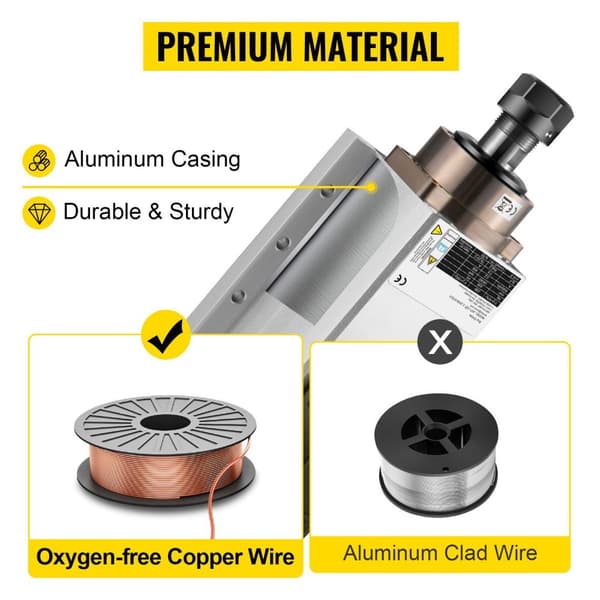

Aluminiumkroppen säkerställer större kraft och längre livslängd; till skillnad från vanliga aluminiumklädda ledningar kan syrefria kopparspolar säkerställa högkvalitativ bearbetnings- och gravyrprestanda.

- Utsökta inredningsdetaljer,

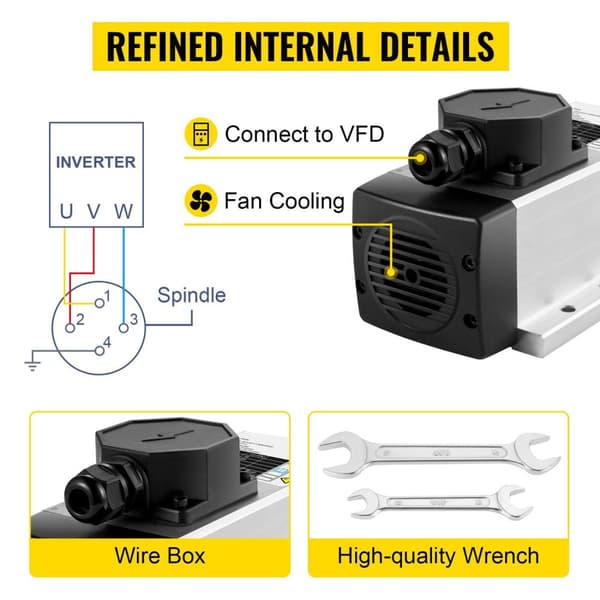

Produkten antar en inbyggd trådbox, direkt ansluten till tråden eller VFD, vilket effektivt förbättrar stabiliteten och smidigheten i driften. 2 skiftnycklar medföljer för enkel användning.

-Brett utbud av applikationer,
Vanliga material för denna luftkylda motor är trä, sten, formmetall, etc. Den är lämplig för maskintillverkning, plåtbearbetning, skyddsräcken, fabriker, varv, hemförbättring, konstruktion och andra områden.

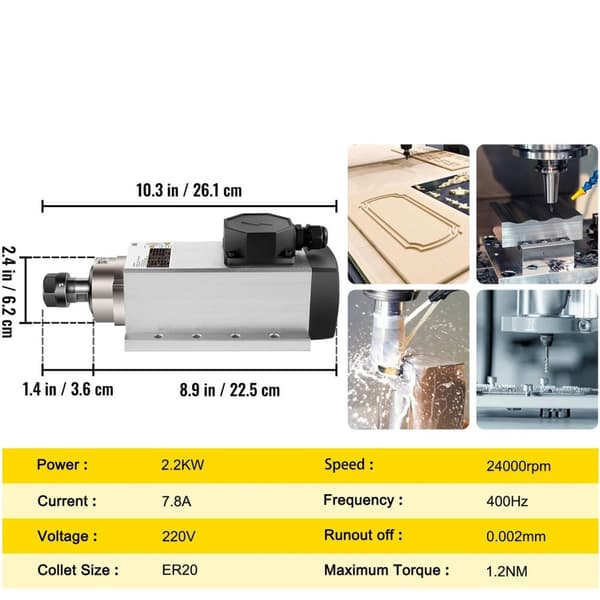

Produktspecifikationer:

Effekt: 2,2 kW

Spänning: 220V

Frekvens: 400 Hz

Hastighet: 24000 rpm

Runout: mindre än 0,002 mm

Chuckstorlek (diameter): 0,005" / 0,02" / 0,24" (0,125 mm / 0,5 mm / 6 mm)

Spindeländanslutning: ER20 ø 0,125"-0,5" (3,175 mm-12,7 mm)

Lagermodell: 7005 x 2, 7002 x 2

Max vridmoment: 1,2NM

Produktmått: 2,4 x 10,3 tum/6,2 x 26,1 cm

Vikt: 13,2 lbs/6 kg

Ström: 7,8A


Paket innehåll:

1 x Luftkyld spindelmotor

2 x ER20 spännhylsor

2 x skiftnyckel


Funktioner och detaljer:

-Tekniska parametrar: Specifikation: ?2,4 x 10,3 tum (diameter: 6,2 cm x längd: 26,1 cm); effekt: 2,2KW; spänning: 220V; ström: 7,8A; spännhylsa: ER20; lager: 4 lager; Frekvens: 400 Hz; Hastighet: 24000 rpm; Beat: mindre än 0,002 mm. Den används främst för graveringsmaskiner eller används tillsammans med frekvensomriktare.

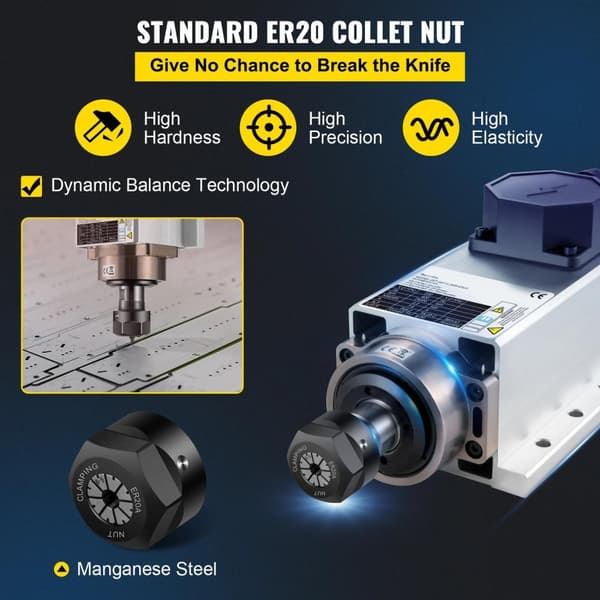

-ER20 standardhylsa: Produktens spännhylsa är gjord av härdningsbehandling av manganstål, utloppet är mindre än 0,002 mm, precisionen är hög, kniven är inte lätt att bryta och stabiliteten i arbetsprocessen ökar. Dynamisk balansteknik kan effektivt minska bruset under användning.

- Starkt lager: Denna luftkylda spindelmotor antar avancerade lager, hög precision och hållbar. Förbättrar avsevärt hårdhet och rostbeständighet.

-Lågt ljud och bra värmeavledning: Dynamisk balansteknik kan effektivt minska ljudet under användning. Det vetenskapligt utformade luftkylningssystemet har en bättre värmeavledningseffekt och säkerställer smidig drift.

-Bred applikation: Denna CNC-spindelmotorsats används huvudsakligen för graveringsmaskiner eller växelriktare. Den använder luftcirkulation för att kyla värmen och har en bra värmeavledningseffekt.
