Produktbeskrivning:

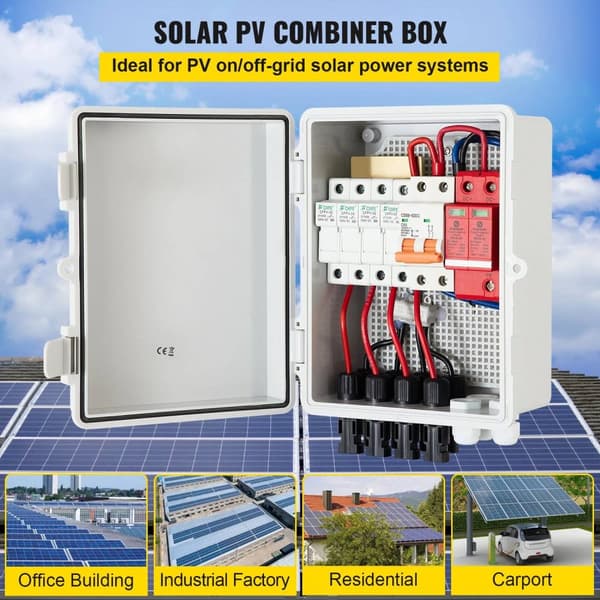

4-strängad solcellskombinationsbox, IP65 skyddsnivå och åskskydd, högkvalitativt ABS-material.

Denna solcellskombinationsbox är en perfekt enhet utformad för att minska anslutningsledningarna mellan solcellsmoduler och växelriktare, underlätta underhåll och öka tillförlitligheten. Utrustad med högspänningsavledare, 15A DC-säkring och strömbrytare för att skydda kretsar och förhindra blixtnedslag.

Stöder solcellsnätanslutna/off-grid solenergigenereringssystem och solpanelsystem, med maximalt 720W för 12V-system, 1440W för 24V-system och 2880W för 48V-system.


-Professionell solcellskombinationslåda

-Säkert och pålitligt skydd

-IP65 vattentät & ABS-skal

-Lätt att installera och koppla


Huvuddrag:

-åskledare,

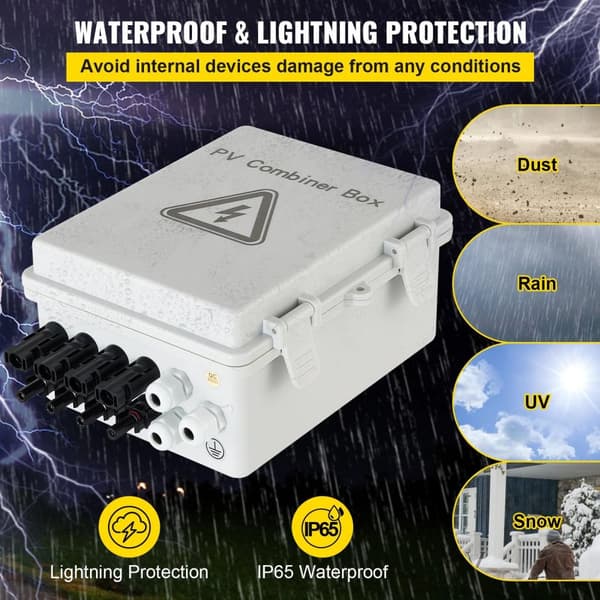

Kombinationsboxen för solsystemet har en inbyggd professionell högspänningsblixtavledare för att skydda mot blixtnedslag och regn. Både fram- och baksidan har åskskydd.

-IP65 skyddsnivå,
IP65 skyddsnivå säkerställer skydd mot damm, fukt, vatten, regn, snö, olja etc. Det håller all din elektriska utrustning torr, vilket säkerställer en säkrare byggarbetsplats.

- Specialdesign,
Solcellsomvandlaren använder en 15A säkring, som har goda strömbegränsande egenskaper och hög brytförmåga. Luftströmbrytaren kan bryta och ansluta belastningskretsen och ge kortslutningsfelsskydd.

-direktanslutning,
Alla ledningar är förkopplade i solbrytarens kombinerarbox, som är mycket stark och kan kombinera dina solpaneler, vilket gör anslutningen av ditt solpanelsystem enklare. Den levereras med kompletta monteringstillbehör och kan installeras var som helst.

-ABS-material av hög kvalitet,
Väggfördelaren är tillverkad av ABS-material, som har hög slaghållfasthet, bra väderbeständighet och stark slitstyrka. Dessutom stöter plastbeläggningen bort vatten och damm.

-Brett utbud av applikationer,
Denna kombinationslåda för solskyddsbrytare är idealisk för solcellsnätanslutna och off-grid kraftgenereringssystem. Den används främst med solpaneler i kontorsbyggnader, industrianläggningar, bostadshus, garage, etc.


Produktspecifikationer:

Maximalt antal anslutna solcellspaneler: 4

maximal. Ingångsström för en solcellspanel: 15A

Total inström för fotovoltaisk array: 60A

Maximal inspänning för en enskild fotovoltaisk array: 500V

Maximal utspänning: 500V

Skyddsnivå: IP65

Omgivningstemperatur vid drift: -30°C till 70°C/-22°F till 158°F

Relativ luftfuktighet: 0-95%, ej kondenserande

Kylmetod: naturlig kylning

Överspännings- och blixtskydd: Ja

Överspänningsskydd: in: 20kA; Imax: 40kA; upp: 1,8kV

SPD-indikatorstatus: grön: normal; röd: utlöst

Parametrar för luftbrytare: 500V, 63A; brytare

Säkringsparametrar: DC1000V, 15A, 10 x 38 mm/0,39 x 1,5 tum

Säkringshållarens parametrar: DC1000V, 32A

4-strängat RV solsystem: 12V system 720W, 24V system 1440W, 48V system 2880W

Produktmått (L x B x H): 17 x 23 x 11 cm / 6,69 x 9,06 x 4,33 tum

Nettovikt: 1,8 kg/3,9 lbs


Paket innehåll:

1 x 1 x 4-strängad 60A solcellskombinationslåda

1 x Solar Connector Tool

4 x monteringsspännen

4 x skruvar

1 x produktmanual


Funktioner och detaljer:

-Professionell solcellskombinationsbox: Photovoltaic combinerbox organiserar anslutningen och sammanflödet av solcellsmoduler. Används för att minska kopplingen mellan solcellspaneler och växelriktare och optimera systemstrukturen. Detta gör det enkelt att stänga av kretsen under underhåll och minska omfattningen av strömavbrott när solcellsanläggningen går sönder. Det kommer att få solcellssystemet att fungera som bäst och öka uteffekten.

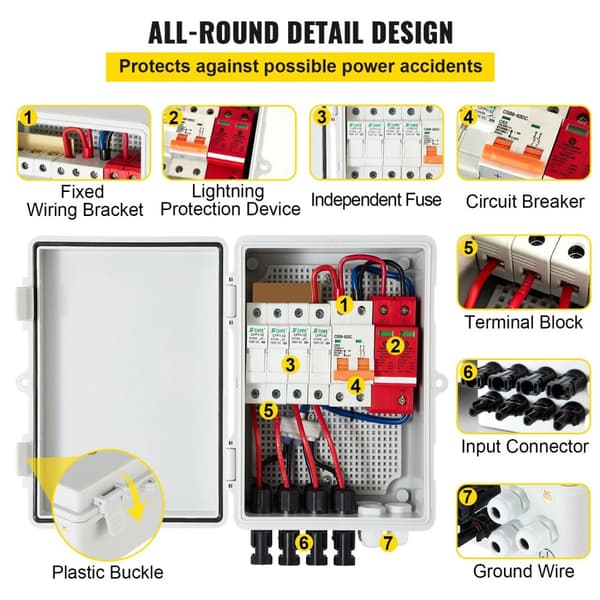

-Säkert och tillförlitligt skydd: Den solcellskombinationsboxen är utrustad med 4 15A DC-säkringar, högspänningsavledare och 500V 63A luftströmbrytare. Den har kortslutning/blixtspänning/överspänning/överströmsskydd/jordskydd för att undvika skador på solcellspaneler och växelriktare när fel uppstår.

-IP65 vattentätt & ABS-skal: IP65-designen av solcellskombinationsboxskalet är vattentätt och dammtätt, vilket säkerställer att frekvent byte inte krävs. Det robusta skalet är tillverkat av högkvalitativt ABS-plastmaterial, som är isolerande, fuktsäkert och inte droppar. Dessutom är den slagtålig och mycket motståndskraftig mot brott, vilket gör att din enhet kan skyddas väl i tuffa miljöer.

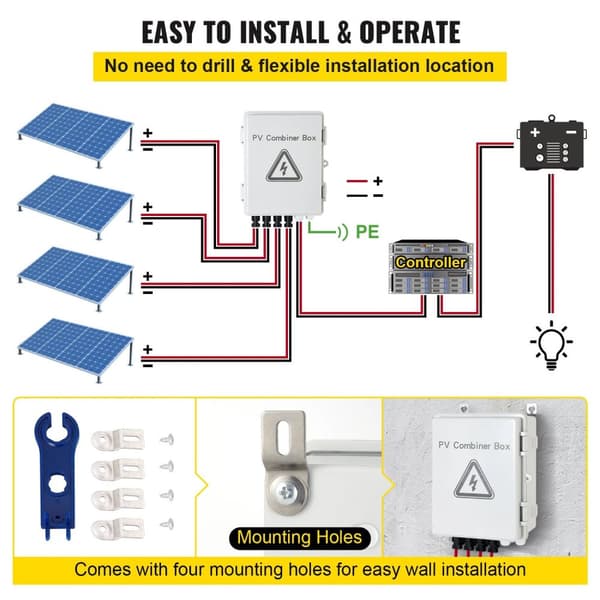

-Enkel installation och kabeldragning: Plug and play och föranslutna kablar ger en enkel lösning för solpanelsanslutning, vilket sparar minst 1-2 timmars manuell kabeldragning. Den solcellskombinationsboxen av boxtyp kan installeras på vilken vanlig yta som helst med de medföljande monteringsspännena, och boxen kan öppnas och stängas utan nyckel. Inbyggd jordkontakt, jordkabel kan också installeras. Kompatibel med alla märken av solpaneler med solpanel.

-Bred applikation: Kombinationslådan är den perfekta utrustningen för utomhusinstallation och användning. Lämplig för solcellsanslutna/off-grid solenergigenereringssystem, solpanelsystem, fotovoltaiska arrayer, RV solenergigenerering och hemsolpanelsystem. Den 4-strängade solcellskombinationsboxen kan stödja solpanelsystem upp till 720W i 12V-system, upp till 1440W solpanelsystem i 24V-system och upp till 2880W solpanelsystem i 48V-system.
