Produktbeskrivning:

Detta 5'' Half Gimbal Mill Indexing Head är ett enkelt indexeringscenter som kan användas för både direkt och indirekt indexering.

Komplettera växeln, ansikts-, flöjtbehandlingen och inga tillbehör behövs, samma konstruktion som universell typ. Med roterande indexerare kan de 24 snabbdelningshålen slutföra 2,3,4,6,8,12,24 divisionsindexer ing.


- Justerbar vinkel

- Stabil konstruktion

- tydlig och korrekt

-MT2 ändstock Justerbar

- Rikligt indexeringshuvudset


Huvuddrag:

- justerbar vinkel,

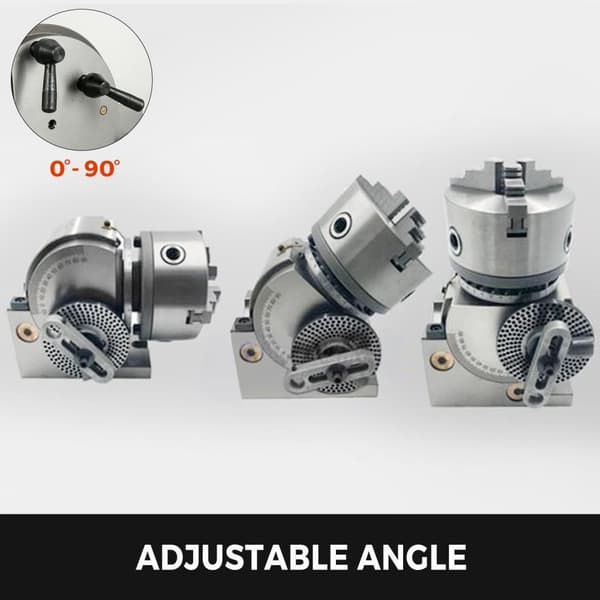

Du kan justera olika vinklar (0-90 grader) efter dina behov, vertikala och horisontella fräsmaskiner med huvudchuckar för svarvar. Centrumhöjd: 100 mm.

-stark och robust,

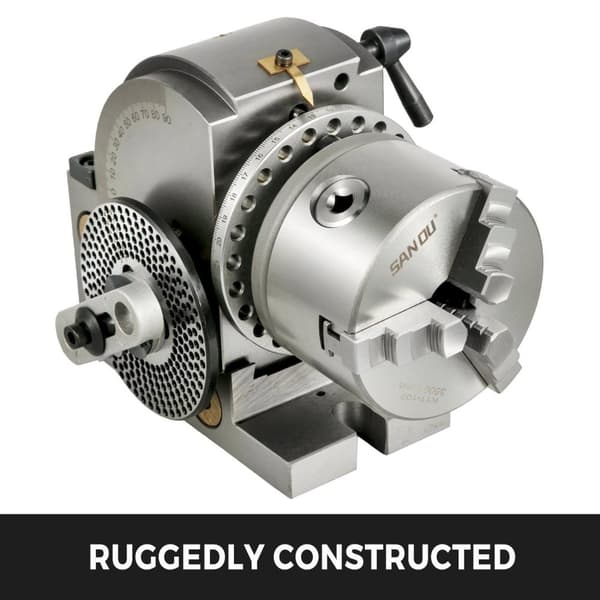

Robust härdad och slipad snäckväxel. Designad för långsiktig service. Reduktionsförhållande: 1:40.

- hög precision,

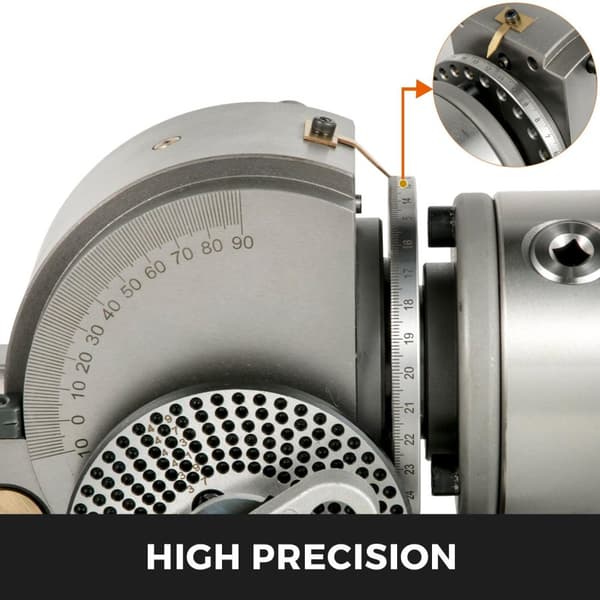

Designad med ett roterande bord och indexchuck, två rattar med exakta graderingar hjälper dig att justera vinkeln mer exakt.

- kvalitetsstjärtstock,

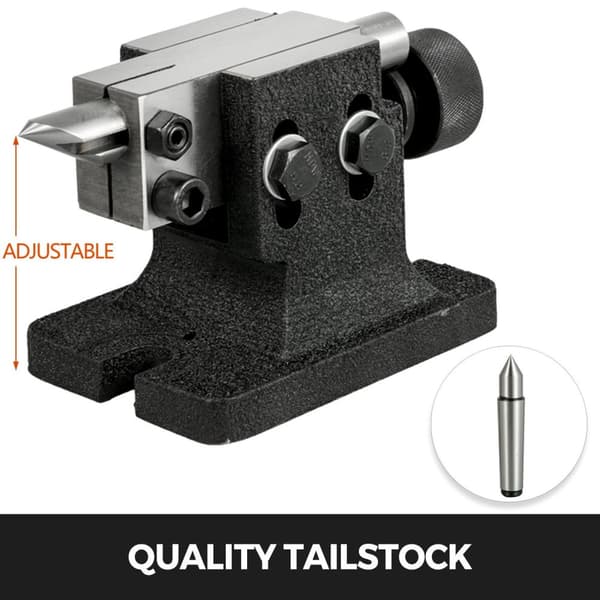

MT2 stjärtstock kullager är exakta och mjuka vridningar. Ytterligare en dödpunkt gratis.

- olika tillbehör,

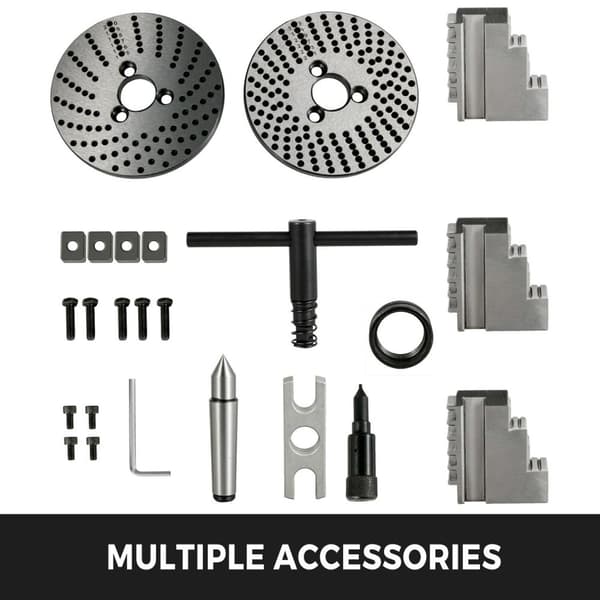

3 olika storleksavdelare för enkel indexering från 2 till 50 avdelare, de flesta nummer upp till 380. En uppsättning driftsverktyg ger ytterligare hjälp.

-Brett utbud av applikationer,

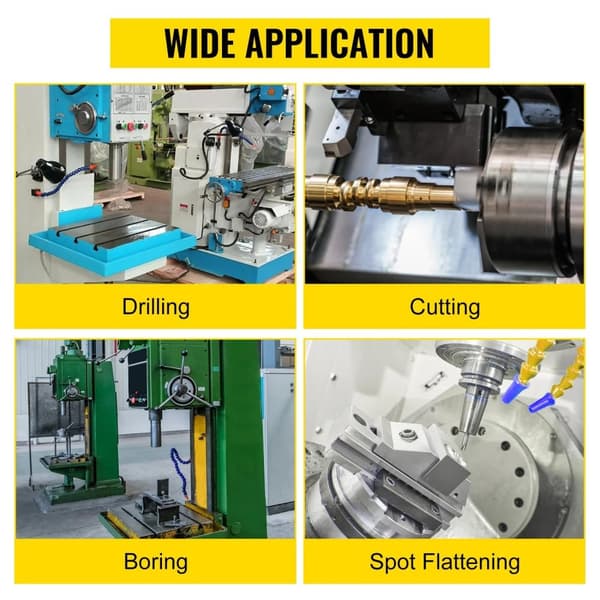

Idealisk för en mängd olika användningsområden vid fräsning, slipning och borrning.


Produktspecifikationer:

Gunga: 6-1/2" (16,5 cm)

Mitthöjd: 3-15/16" (10 cm)

Headstock kona: MT2

Nettovikt: 50,7 lbs (23 kg)

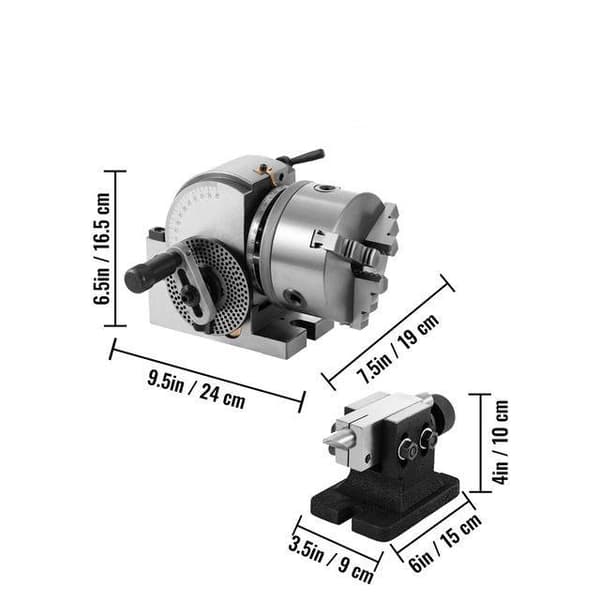

Headstockens mått: 9,5" x 7,5" x 6,5" (24 x 19 x 16,5 cm)

Bakkroppens mått: 3,5" x 6" x 4" (9 x 15 x 10 cm)


Paket innehåll:

1 x delningshuvud

3 x avdelare

1 x bakstycke

1 x 125 mm 3-käftchuck


Funktioner och detaljer:

-Justerbart indexeringshuvud: Det semi-universella indexeringshuvudet har en 5-tums trekäftschuck, och huvudet kan justeras från horisontellt till 90 grader uppåt. Centrumhöjd: 100 mm. Frigör ytterligare 3 käftar för 5" chuck.

- Robust konstruktion: Tillverkad av HT200 för lång livslängd. Styv ram ger hög precision och lågt spel för jämn rotation. Reduktionsförhållande: 1:40.

-Klar och exakt: lasergraverad skala. Snabbindexeringshål kan slutföra 2, 3, 4, 6, 8, 12, 24 indexering. En cirkel representerar 360 grader och en skala representerar 1 grad.

-MT2 Tailstock justerbar: Enormt strömförande centrum för tunga arbetsstycken. Kullagerprecision, svänger smidigt. Bakaxel: MT2. En gratis dödpunkt.

-Omfattande indexeringshuvudset: 3 indexeringshuvuden indexeringsskivor är utrustade med indexeringshuvudet för alla indexeringsgrader från indirekta graderingar 2-50, 51-380, förutom primtal och vissa andra siffror.
