Elsystem Elkit med elkomponenter och kabelstam / kabelhärva anpassat för motorer med liggande cylinder och fläktkylning. Passande ett flertal olika modeller på marknaden som mc scooter samt vissa ATV fyrhjuling med GY6 automatisk CVT växellåda och en tändplatta med 6 spolar. Vanliga motorstorlekar är 125cc, 150cc och 180cc / 200cc.

För att vara säker på att tändplattan passar just din modell rekommenderar vi att man mäter diametern på tändplattan.

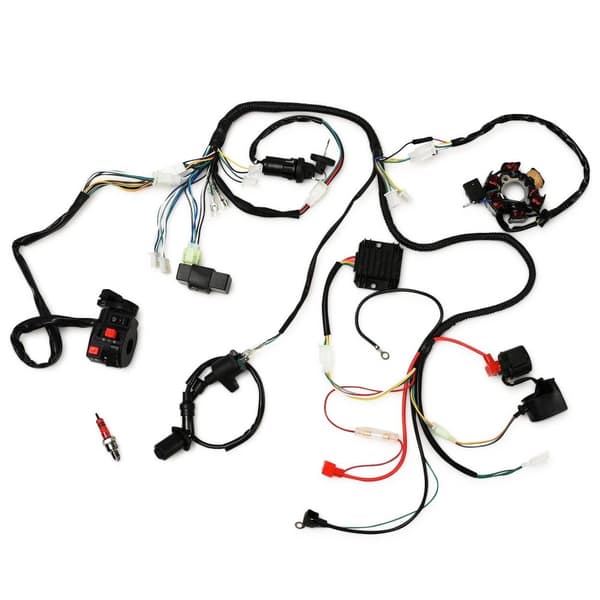

Setet innehåller:
Kabelstam / kabelhärva
Tändningslås med två nycklar
Tändspole
CDI box (dubbelkontakt rundade hörn)
Startrelä / Startsolenoid

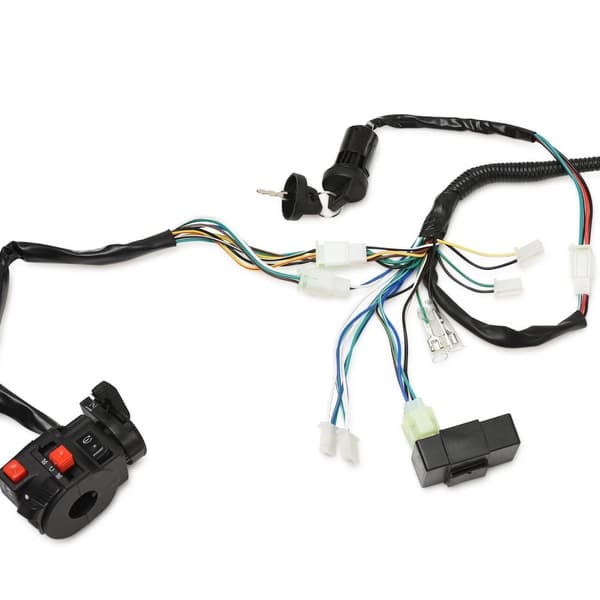

Reglage för start/stopp samt belysning / ljusreglage
Regulator / spänningregulator 12V
Tändstift

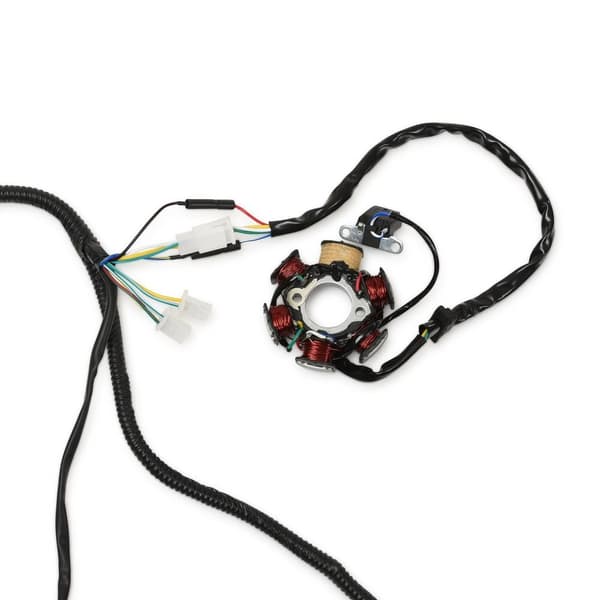

Tändplattans mått:
Ytterdiameter: 83mm
Centrumhål: 29mm
CC: 41mm

Inkoppling av elkomponenterna (enligt bild)

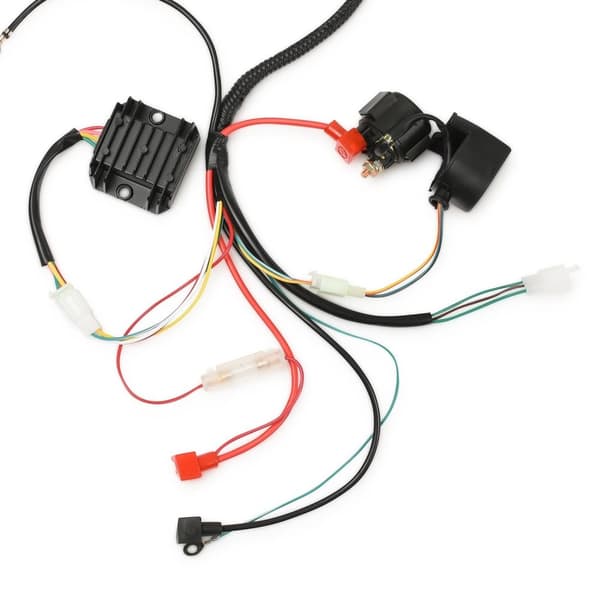

De grova kablarna kopplas till ett 12 V batteri (ingår ej). Röd är +. Svart och tunn grön är minus ( - ) kopplas till batteriets poler på den sidan där gummihättan finns runt kabelskon. Andra änden av + kopplas till strtreläets ena pol. Från startreläets andra pol kopplas en grov kabel till startmotorns + (ingår ej, sitter oftast på startmotorn).
Den svarta minuskabeln från batteriet kopplas till motorn, förslagsvis nära startmotorn i en bult.

Kablaget har uttag för två stycken lampor fram. Hel och halvljus funktion finns i reglaget / kontakterna (3-polig kontakt med färgerna blå, grön, vit).
Baktill finns en kontakt för bakljus och bromsljus (grön/gul,brun, grön).

Det är viktigt att bromskontakten (färgerna Gul/grön och svart - kontakter med plats för två rundstift) ansluts till en bromsljuskontakt / handbromskontakt eller fotbromskontakt om en sådan finns för att elstarten ska fungera. Alternativt kan man bygla / kortsluta dessa kontakter för att elstarten ska fungera. Om man gör detta ska man tänka på att om en baklampa med bromsljus är ansluten så kommer denna lampa att lysa hela tiden så länge som tändningslåset är aktiverat.
