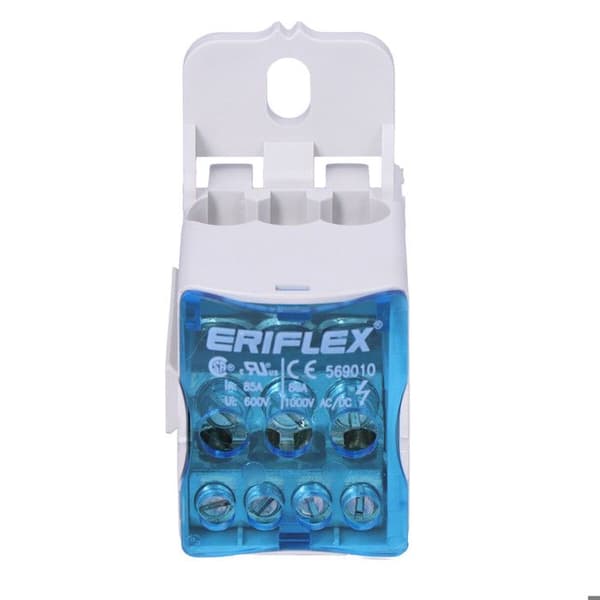

Kopparblocket med tennbeläggning möjliggör direkt anslutning av koppar- eller aluminiumledare. Locket är avtagbart och har gångjärn. Detta modulära block kopplas enkelt ihop för att skapa multipolära block. Det skyddande locket är transparent. Det monteras enkelt på en DIN-skena eller fästs på en panel med skruvar. I enlighet med RoHS-direktivet. Halogenfritt material. Självsläckande: UL94V-0. Uppfyller standarden EN 45545. Klassificering HL3 för R23 och HL2 för R22. Symbol: UD-80A Artikelnummer: 569010 Material: Termoplast, tennbelagt koppar Nominell maximal ström, IEC: 80 A Nominell maximal ström, UL/CSA: 85 A Tillåten nominell kortvarig ström (Icw) 1 s: 3 kA Spetsvärde för kortslutsström (Ipk): 22 kA Maximal driftspänning, IEC (Ui): 1 000 V Maximal driftspänning, UL (Vin): 600 V Nominell betingad kortslutsström (Icc): 11 kA Nominell kortslutsström (SCCR): 100 kA Antal anslutningar på linjesidan: 1 Tråddiameter på linjesidan: 6 - 16 mm² Tråddiameter på linjesidan - i ändarna: 6 - 16 mm² Tråd storlek AWG på linjesidan: 16 – 4 Antal anslutningar: 6 Storlek på tråden på utgångssidan: (2) 2,5 - 16 mm²; (4) 2,5 - 6 mm² Storlek på tråden på utgångssidan - i ändarna: (2) 2,5 - 16 mm²; (4) 2,5 - 6 mm² AWG storlek på utgångssidan: (2) #16 - #4; (4) #16 - #8 Djup: 46 mm Höjd: 69 mm Bredd: 30 mm Enhetsvikt: 0,07 kg Brandbeständig: UL® 94V-0 I enlighet med standarden: IEC® 60947-7-1 Monteringsmetod: DIN-skena, metallplåt Anslutningstyp: skruvar
