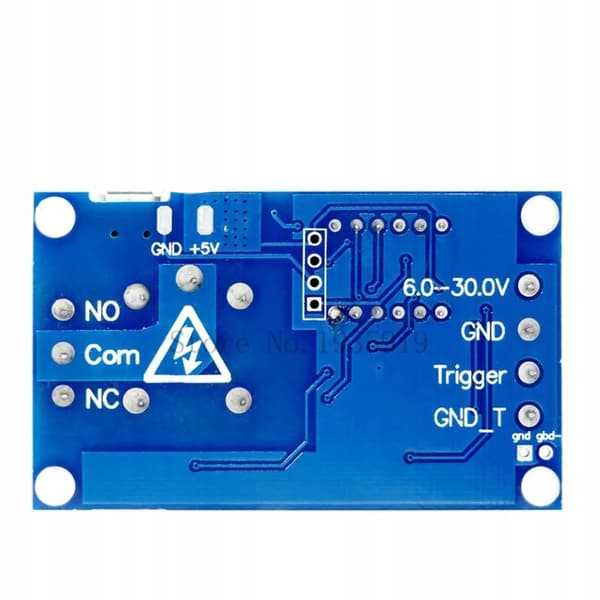

Micro USB-tidsrelämodul✅ Strömförsörjning:

6V - 20V eller micro USB 5.0V (för strömförsörjning över 20V, använd en nedspänningsomvandlare, t.ex. LM2596, och ställ in spänningen på 8-10V)

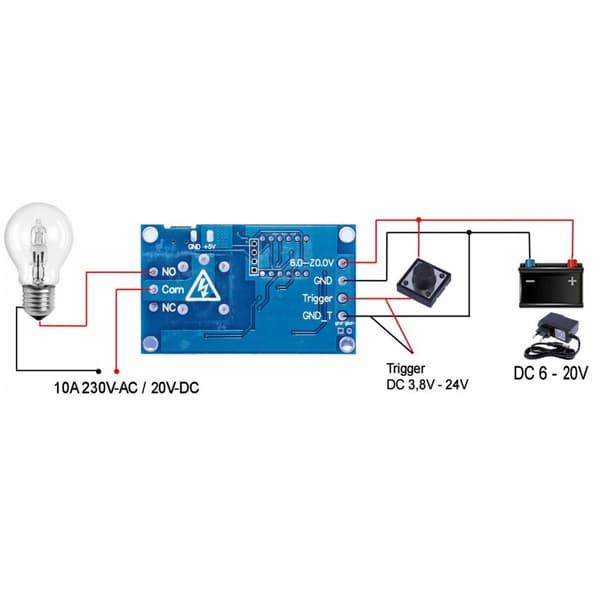

✅ Utlösare:

3.8V - 20V

✅ Tidsområde:

0-999 minuter

✅ Driftstemperatur:

-40°C till 85°C

✅ Mått:

62mm x 38mm x 19mm

✅ Relä:

10A, 230V AC / 30V DC

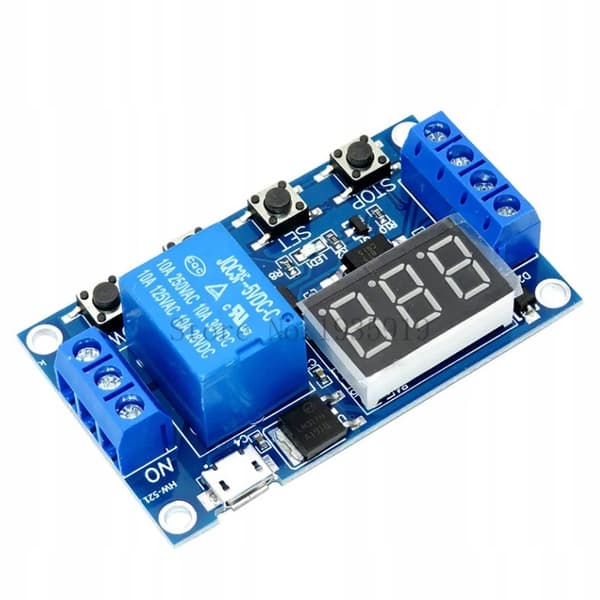

✅ Knappar:

STOP: slå på/av reläet (nedräkningen pågår - reläet av)

✅ Programmeringsprocedur:

Tryck på STOP-knappen och välj alternativet PÅ.

Vänta tills 000 visas på displayen.

Tryck länge på SET -> Välj program med UPP/NER-knapparna.

Tryck kort på SET -> Blinkande OP på displayen -> 000 -> Ange attributets varaktighet med UPP/NER-knapparna knappar. NER.

Använd STOP-knappen för att välja tidsenhet:

000 -> Sekund

00.0 -> Tiondels sekund (t.ex. 05.5 = 5.5 sekunder)

0.0.0 -> Minut (t.ex. 0.0.1 = 1 minut)

Tryck länge på SET -> Efter programnumret, t.ex. P1.1, slutar blinka, proceduren är slutförd.

P1.1: Efter att triggersignalen har applicerats slås reläet på och tiden som ställts in i OP räknas ner, varefter reläet slås av.

P1.2:

Som ovan, men om triggersignalen appliceras under nedräkningen börjar nedräkningen från 0.

P1.3:

Som ovan, men om triggersignalen appliceras under nedräkningen stängs reläet av och nedräkningen återställs.

P-2:

Efter att triggersignalen applicerats signal, CL-tidsnedräkning, sedan slås reläet på och OP-nedräkningen räknas ner, varefter reläet stängs av.

P3.1: Efter att triggersignalen har applicerats slås reläet på och OP-nedräkningen räknas ner, reläet stängs av och CL-nedräkningen räknas ner, cykeln upprepas ett angivet antal gånger (LOP = oändlig loop), om triggern appliceras under nedräkningen stängs reläet av och nedräkningen återställs.

Efter att strömförsörjningen har anslutits slås reläet på automatiskt och OP-nedräkningen räknas ner, reläet stängs av och CL-nedräkningen räknas ner, cykeln upprepas ett angivet antal gånger (LOP = oändlig loop).P-4:

P-4: Efter att triggern applicerats slås reläet på och CL-nedräkningen räknas ned, upprepas cykeln ett angivet antal gånger (LOP = oändlig loop). Relä, OP-nedräkningen startar efter att triggern försvinner, om triggern används under nedräkningen nollställs räknaren.

✅ Funktion 3.2: Tillåter att modulen fungerar utan trigger. När vi strömförsörjer tidsmodulen via 5V microUSB-uttaget eller via 6V - 20V-kontakten börjar modulen räkna automatiskt utan att starten behöver utlösas. Denna funktion möjliggör ett oändligt eller specificerat antal reläfunktionscykler.
