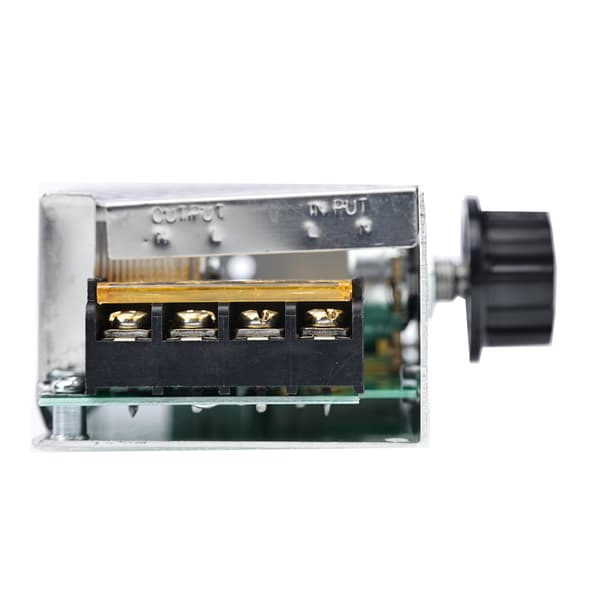

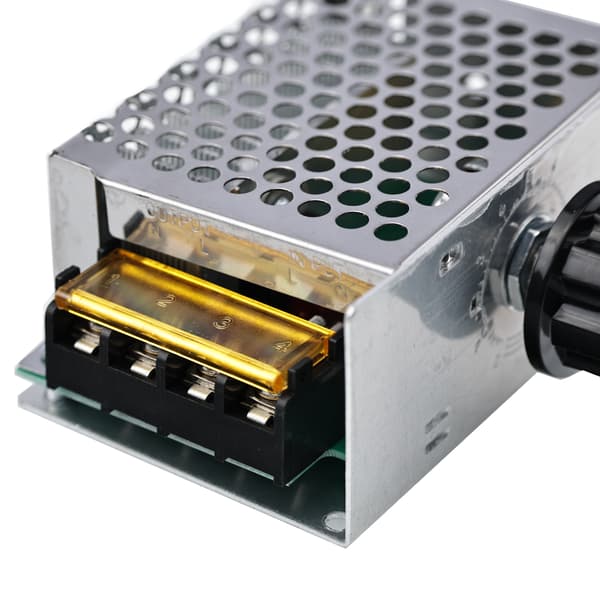

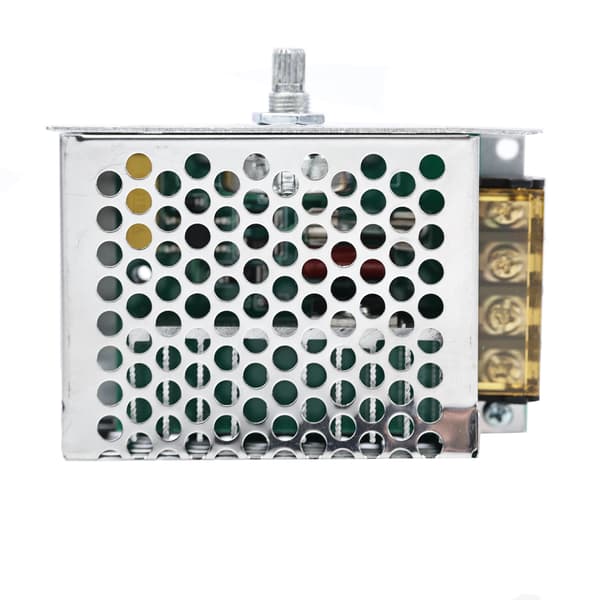

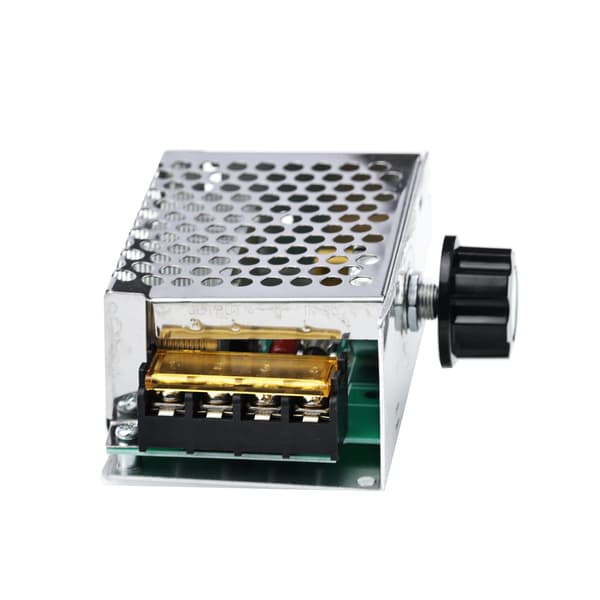

Motorvarvtals-, spännings-, effektregulator 230V AC 4000W

Högkvalitativ motorvarvtalsregulator.

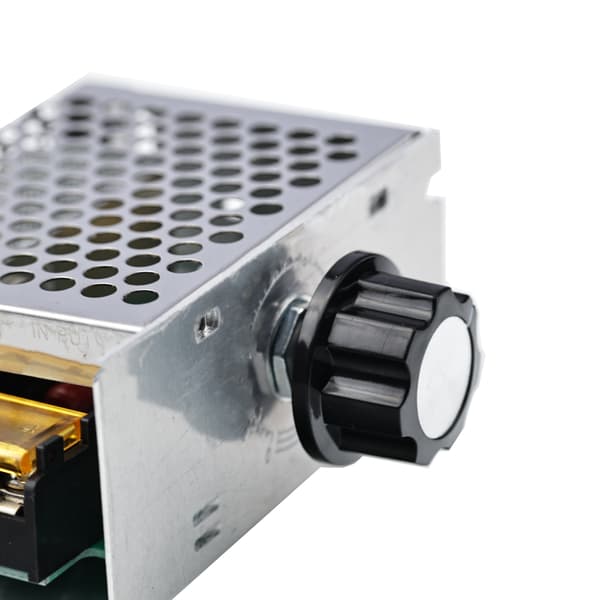

Exakt potentiometer med skala på enhetens hölje.

Enheten är skyddad av en säkring.

Idealisk för enheter som drivs med växelspänning, t.ex.: motorer, fläktar, pumpar, värmare, transformatorer, elverktyg etc.

Mycket enkel att ansluta.

Specifikationer:

Ingångsspänning: 0V-230V AC

Spänningsreglering (utgång): 50-230V AC

Maximal effekt: 4000W 20A (Kontinuerlig drift 3000W-4000W, aktiv kylning i form av en fläkt bör användas)

Optimal effekt: 2500W (kontinuerlig drift)

Inbyggd triac: (ST) BTA24-600B

Spänningsreglering: AC 0-220V, Start från AC 10V

Driftstemperatur: -20°C - +40°C

Skydd: Säkring

Kylning: Radiator

Mått: 85(L) x 55(B) x 38(H)mm

‼ Kontrollera spänningen efter att mottagaren anslutits, annars kommer spänningen som visas på multimetern, utan belastning, inte att ändras ‼

Exempel på tillämpning:

Varvtalsreglering av motorer i elverktyg.

Laddströmsreglering i likriktare (på transformatorns primärsida).

Varvtalsreglering av enfasiga växelströmsmotorer upp till 4000W.

Temperaturreglering i lödkolvar.

Ljusintensitetsreglering, som dimmers för glödlampor. glödtråd.

Effekt- och temperaturkontroll för värmare, ugnar, elvärmare.

‼ Viktig säkerhetsvarning!

Ställdonsmodulens styrkort innehåller högspänning som är livshotande! Utför inga enhetstester utan korrekt skydd, eftersom det finns risk för elektrisk stöt. Hög potential förekommer på nästan varje komponent på modulsidan, så extrem försiktighet är oerhört viktig. ‼

Regulatorn fungerar genom att minska spänningen.

Regulatorn kommer att arbeta med en motor som arbetar med en lägre spänning.

Regulatorn visar endast spänningen under belastning. Anslut en strömmottagare och mät sedan spänningen vid regulatorns utgång.

Om motorn startar från halv effekt, inte från noll, betyder det att motorn som är ansluten till regulatorn har ett specifikt driftsområde på 110V.
