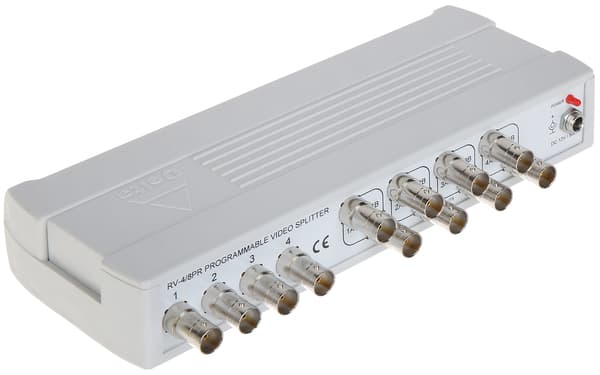

RV-4/8PR videodelare

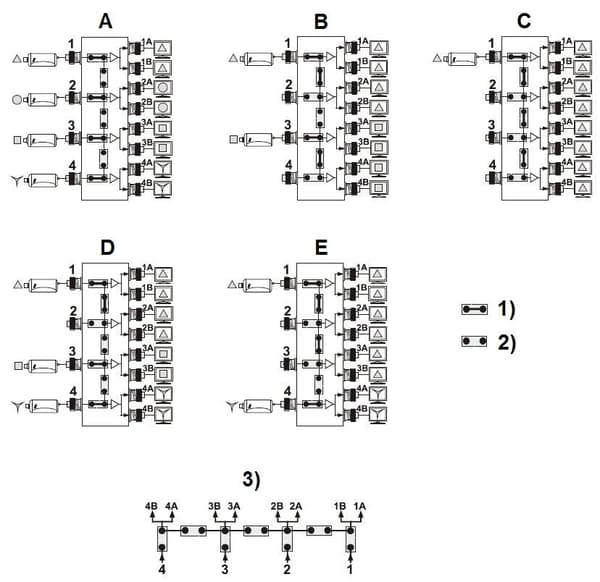

RV-4/8PR videodelare möjliggör separering av videosignaler. Enheten är konstruerad för kontinuerlig drift i slutna rum. Enheten är anpassad för färg-, svartvita och PAL-kameror. Lämpliga avstånd mellan uttagen gör det enkelt att dra åt valfri BNC-kontakt med fingrarna. RV-4/8PR är som standard konfigurerad som fyra oberoende 1/2-kanaliga videodelare. Den kan enkelt omkonfigureras med hjälp av byglar, som är tillgängliga efter att locket har tagits bort. Fem kombinationer finns tillgängliga, som visas nedan. Vertikala byglar aktiverar individuella ingångar, medan horisontella byglar ansluter utgångar. Den kan enkelt omprogrammeras med hjälp av byglar som finns på frontpanelen. Antalet kombinationer är 5. Fyra exempelkombinationer visas i illustrationerna. Vid programmering, se tabellen. Vertikala byglar aktiverar individuella ingångar, medan horisontella byglar ansluter utgångar.

• Standard: cvbs-PAL,ntsc
• Antal ingångar: 4 st. BNC
• Antal utgångar: 8 st. BNC
• Driftsband: 0 ... 40 MHz (-3dB)
• Ingångsimpedans: 75 Ω
• Utgångsimpedans: 75 Ω
• Utgångskonfiguration: Ja
• Strömförsörjning: 12 VDC (strömförsörjning ingår ej)
• Strömförbrukning: 80 mA
• Förstärkning: 0 dB
• Vikt: 0,220 kg
• Mått: 213 x 36 x 93 mm
• Tillverkare / Varumärke: delta
• Garanti: 3 år
